法兰式带侧孔安装支座结构设计

项目分类:通用机械零部件 发布时间:2023-11-23 ID:718462
  • 法兰式带侧孔安装支座结构设计
  • 法兰式带侧孔安装支座结构设计
  • 法兰式带侧孔安装支座结构设计
  • 法兰式带侧孔安装支座结构设计
  • 法兰式带侧孔安装支座结构设计
  • 法兰式带侧孔安装支座结构设计
  • 法兰式带侧孔安装支座结构设计
  • 法兰式带侧孔安装支座结构设计

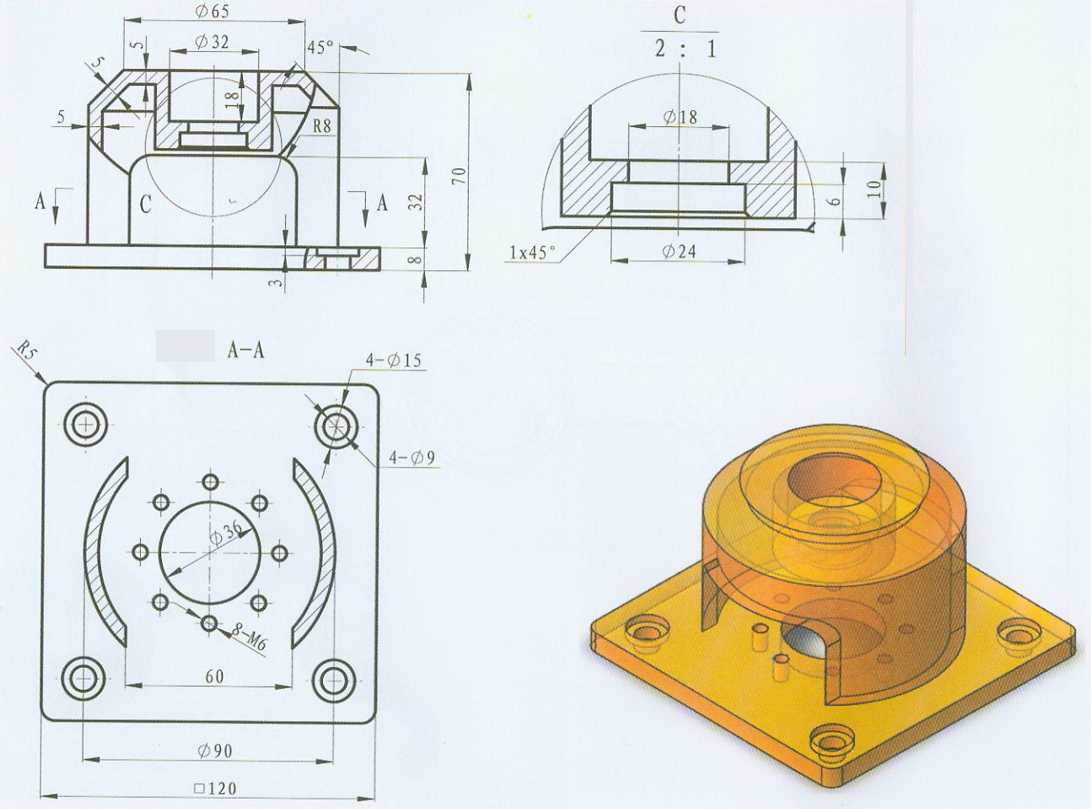

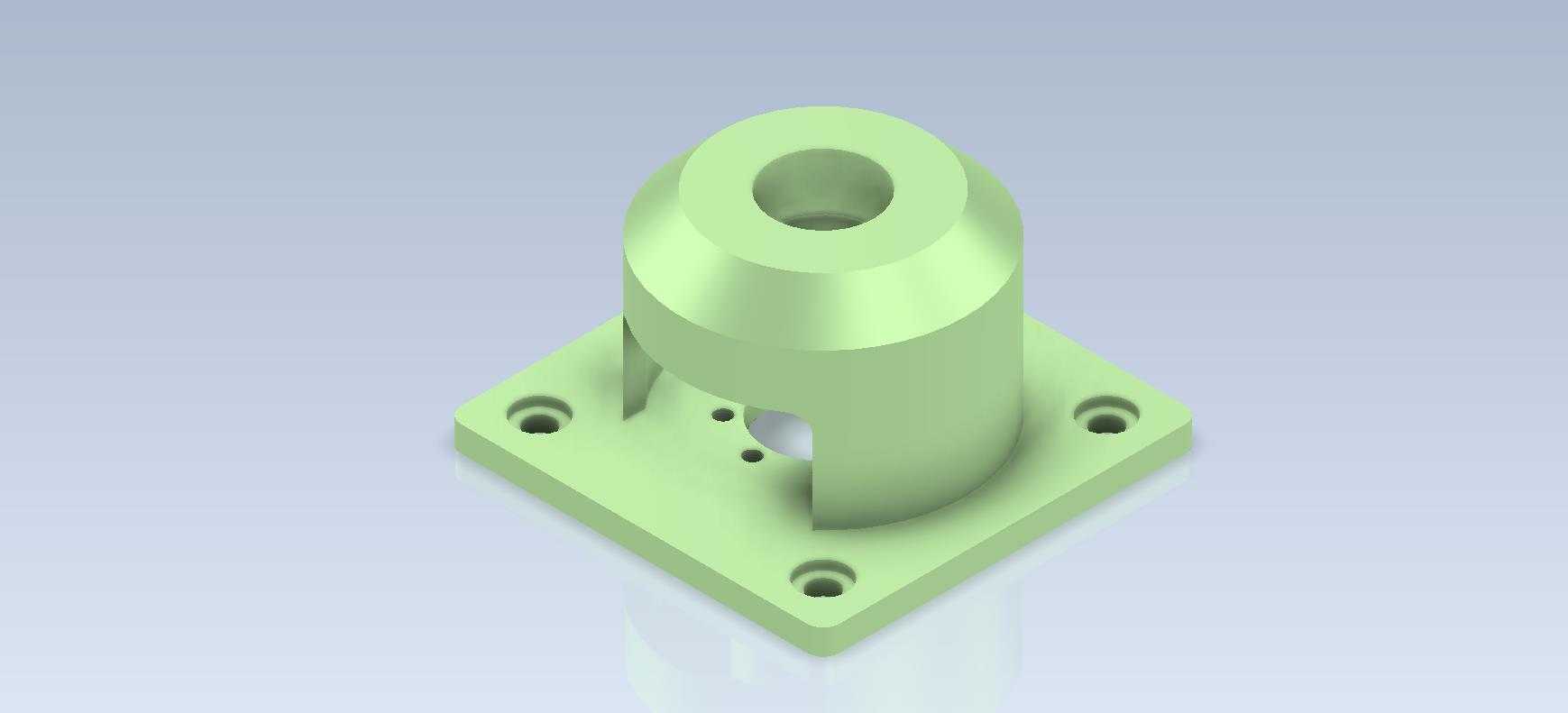

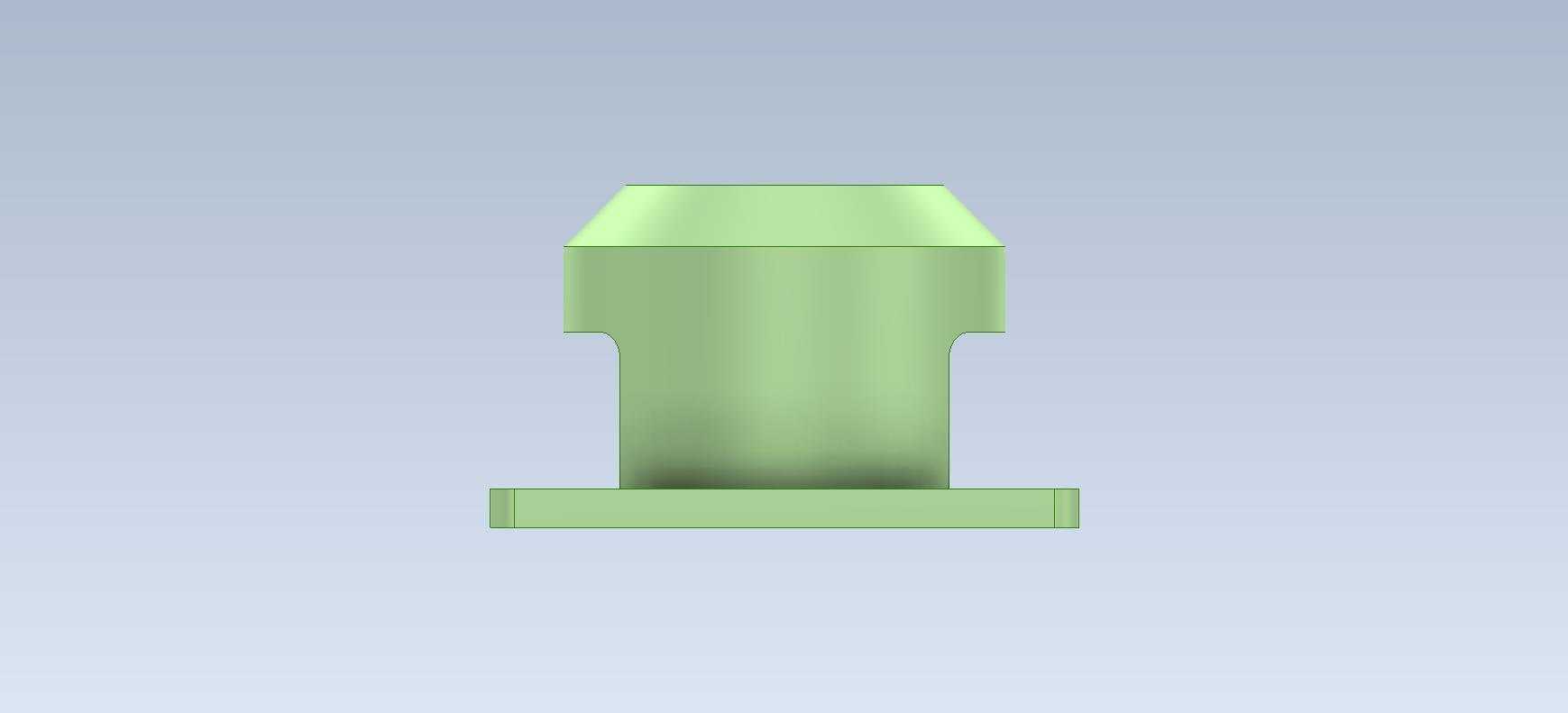

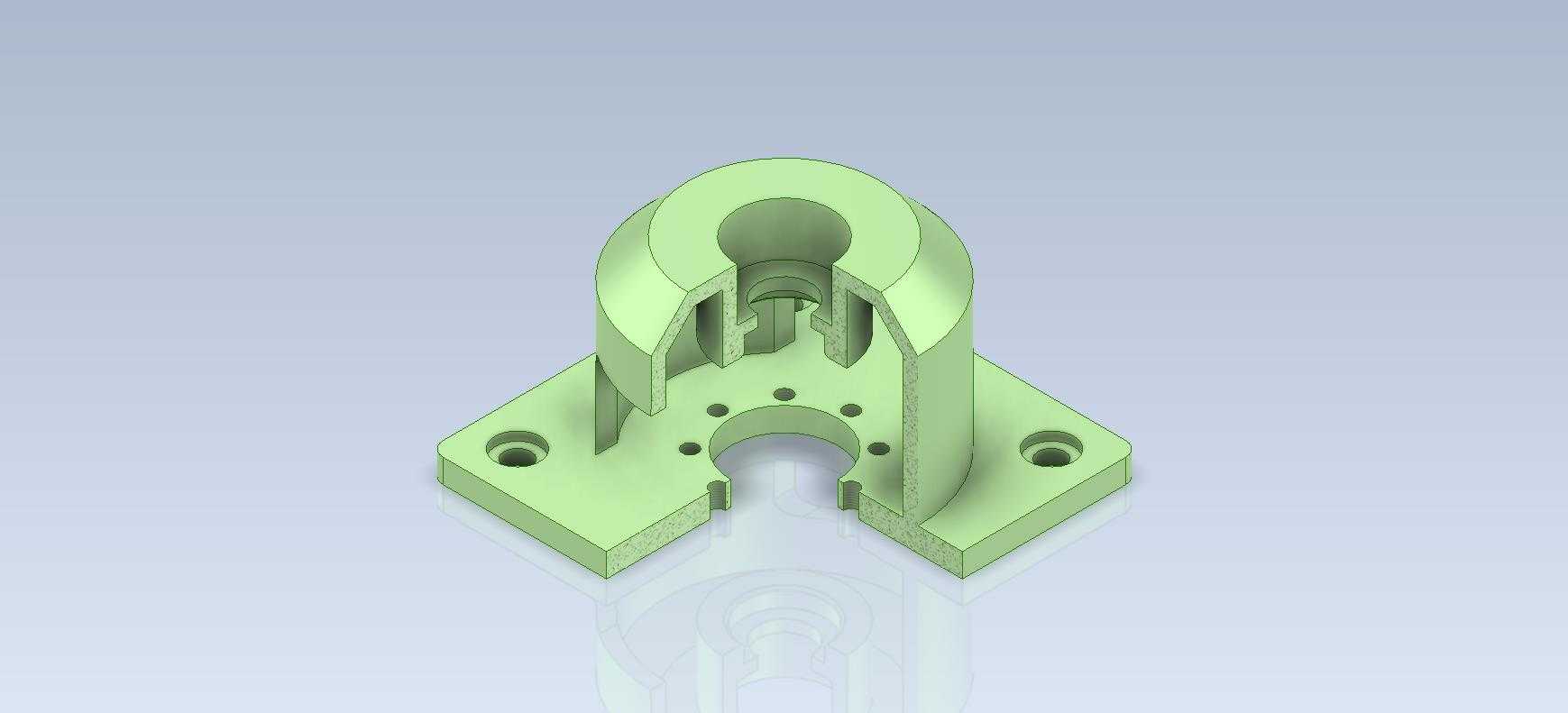

  这类带方形安装法兰的筒式支撑座,在轻工输送线、小型机床辅助工装、实验室非标检测设备里的应用占比不低,很多时候作为轴类零件、检测探头、小型气动执行元件的承载基座使用,区别于常规的一体式无开口支座,这个零件在筒体侧壁开设了贯通的缺口,既可以容纳横向穿过的管线、拨杆类零件,也能作为装配时的操作空间,降低小空间内的装配难度。

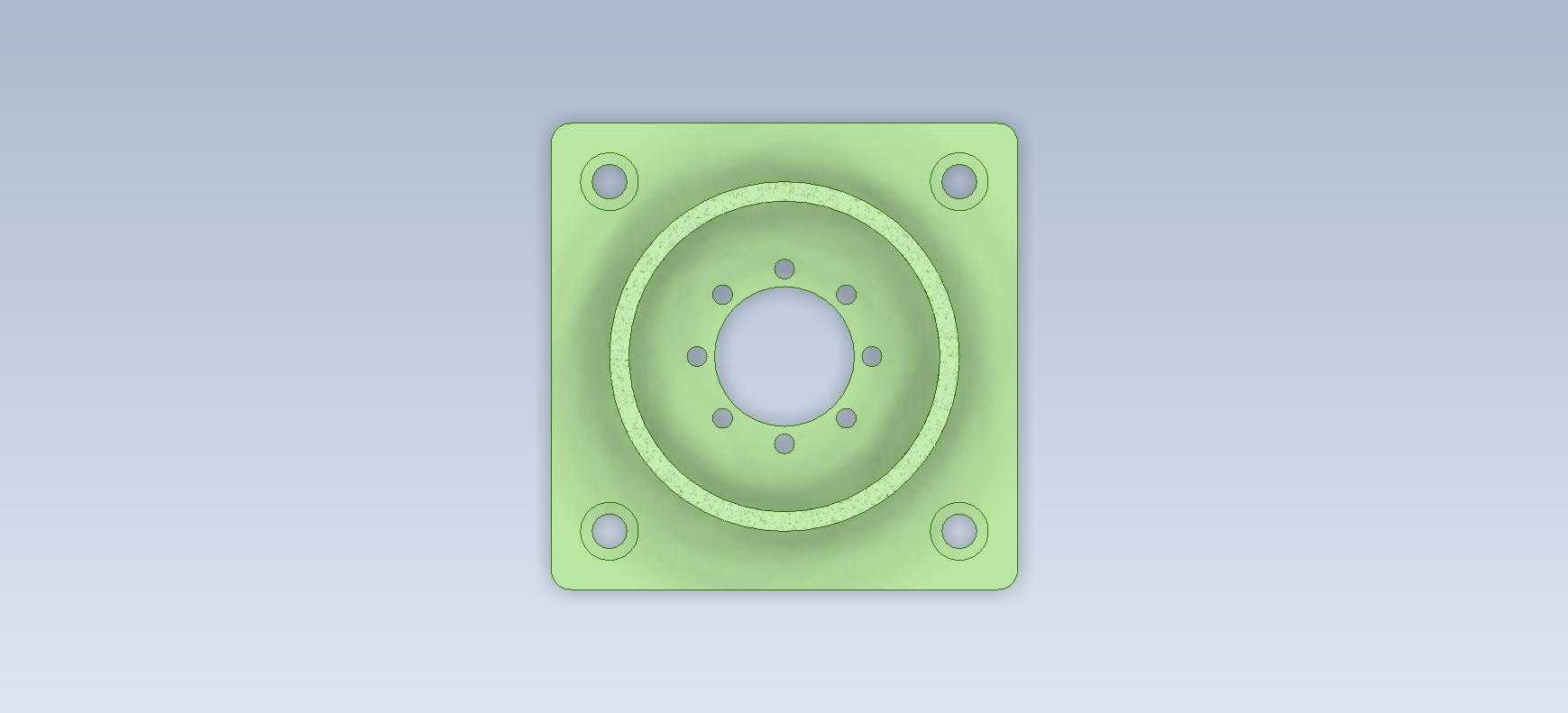

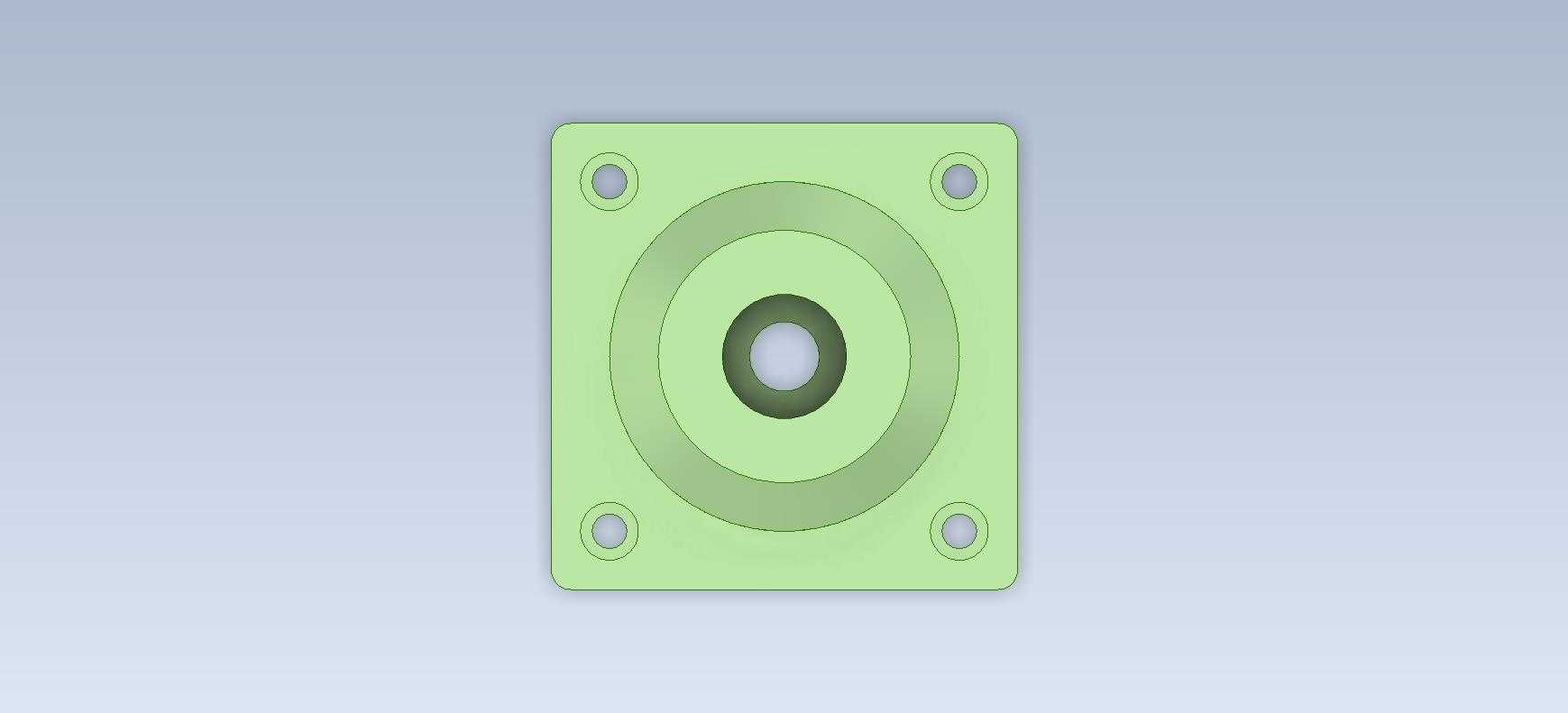

  从实际使用场景来看,这类支座通常安装在设备的安装基板上,方形法兰上的四个沉头安装孔,对应M4或者M5的内六角圆柱头螺钉,安装时螺钉头可以完全沉入沉孔内,不会突出法兰表面,避免和周边运动部件产生干涉,法兰的厚度设计在6mm左右,能够保证螺钉锁紧时法兰不会产生翘曲变形,四个安装孔的中心距按照常规的安装基准设计,适配多数标准化的安装板孔位,不需要额外做安装板的二次改孔。筒体顶部的内孔是主要的配合面,通常采用H7的公差等级,用来和导向轴、检测元件的安装柄做间隙配合,孔口做了1x45度的倒角,既可以去除机加工后的锐边毛刺,也能在装配轴类零件时起到导向作用,避免硬敲入孔导致配合面刮伤。

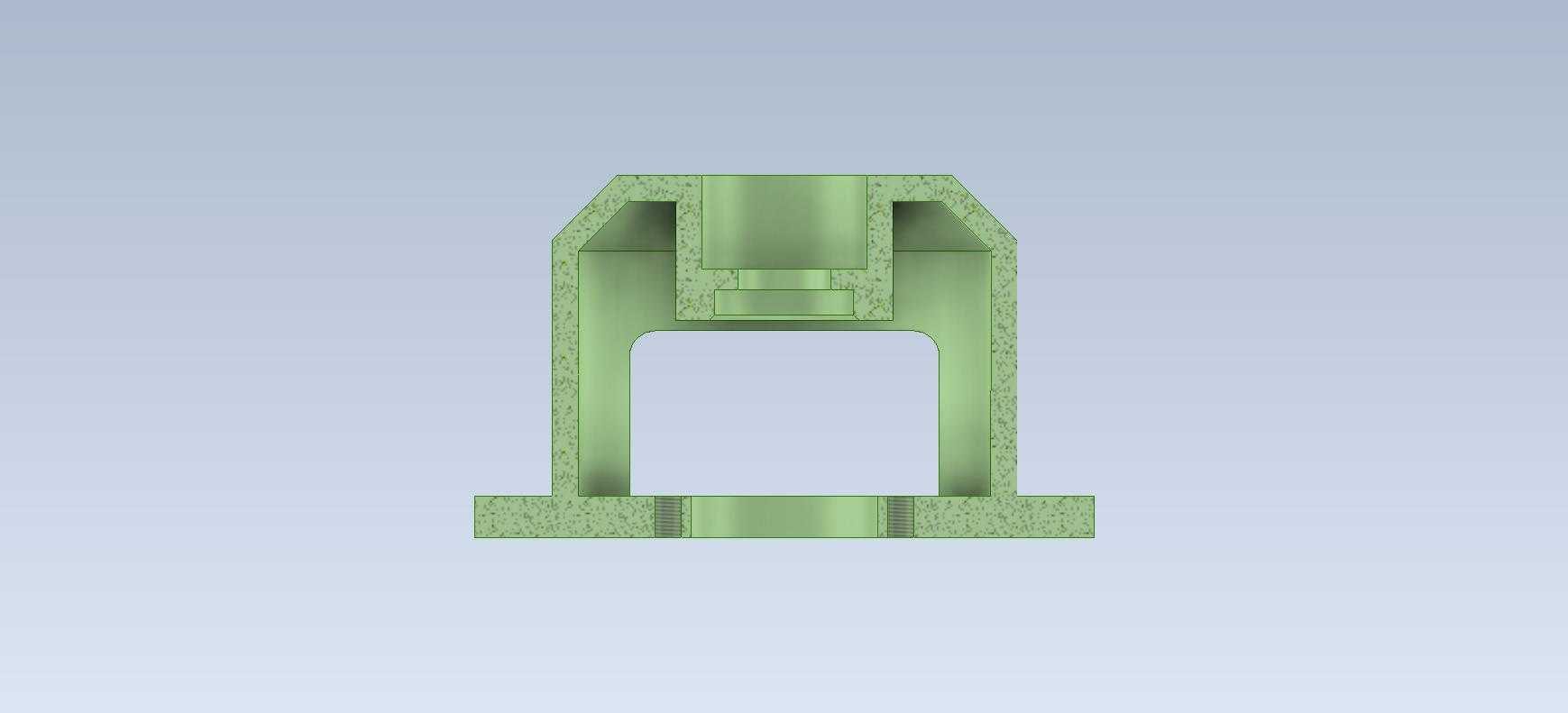

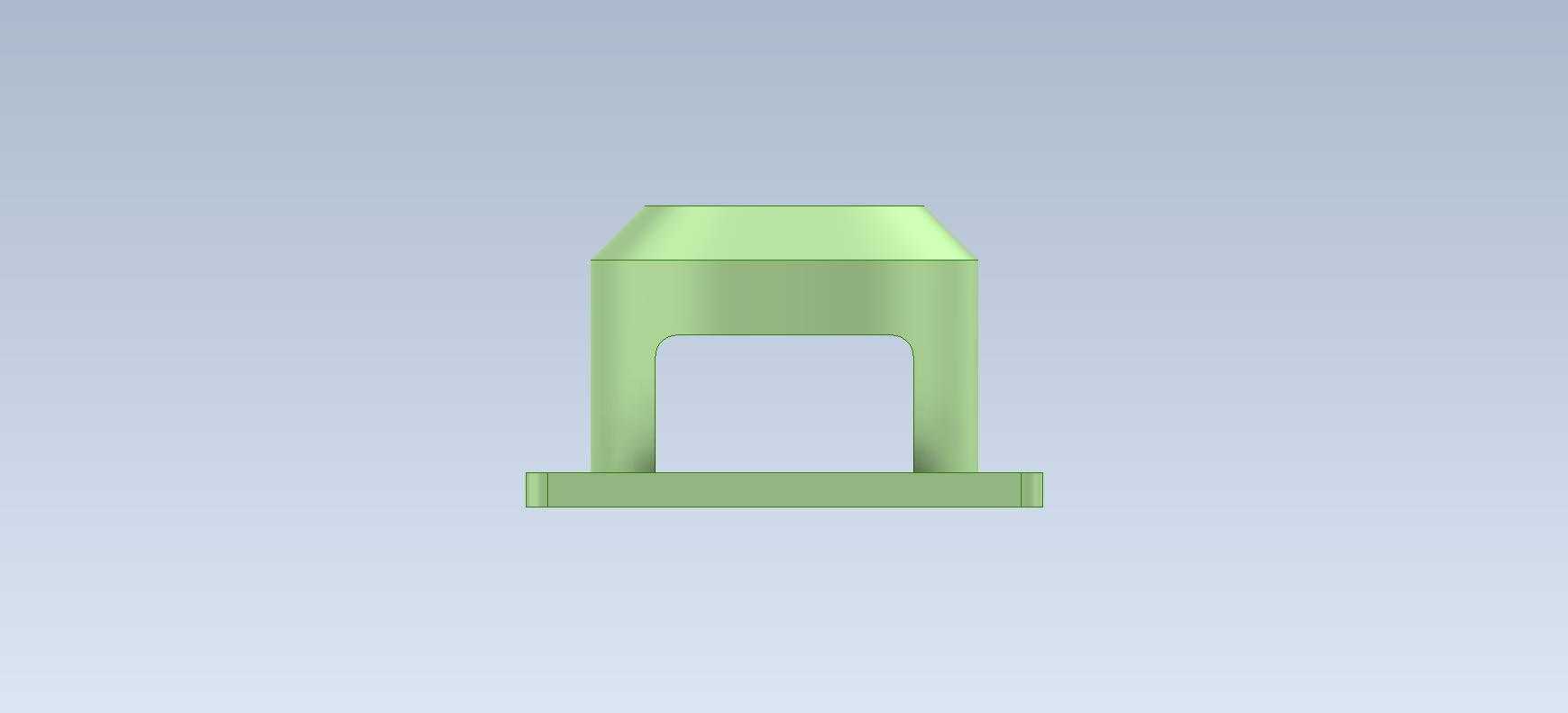

  设计这类零件的时候,首先要确定的是顶部配合内孔的直径和深度,这部分尺寸直接决定了能适配的轴类零件规格,筒体的外径要比内孔大8-10mm,保证筒壁有足够的壁厚,在承受径向载荷的时候不会出现开裂或者变形,很多新手建模的时候容易把壁厚做的过薄,实际生产出来的零件在锁紧螺钉的时候就会出现筒壁胀裂的问题。侧壁的缺口位置要根据实际穿过的零件尺寸来定,缺口的宽度要比穿过零件的最大外径大2mm以上,缺口的下边缘不能和法兰上表面齐平,要保留至少3mm的连接筋,不然筒体和法兰的连接强度会大幅下降,设备运行时产生的振动很容易导致筒体从法兰位置断裂。

  从安装边界来看,整个零件的总高度控制在45mm左右,方形法兰的边长为50mm,安装后突出安装板的高度就是零件总高度,周边需要预留至少10mm的操作空间,方便使用内六角扳手锁紧安装螺钉,顶部内孔的轴线和法兰安装面的垂直度要控制在0.02mm以内,不然安装在上面的轴类零件会出现倾斜,导致运动过程中出现卡滞、磨损加剧的问题。筒体和法兰连接的位置做了R2的圆角过渡,一方面是减少机加工时的应力集中,另一方面如果采用注塑或者3D打印工艺制作的话,这个圆角可以减少打印或者成型时的缺陷,避免转角位置出现应力开裂。

  建模的时候要注意几个容易出错的细节,首先是法兰上的沉孔深度,要保证螺钉沉入后至少有1mm的间隙,不能出现螺钉顶到沉孔底部导致法兰无法贴紧安装面的问题;其次是侧壁缺口的边缘也要做小倒角,去除锐边,避免装配时划伤操作人员的手或者损坏穿过的管线表面;顶部内孔的底部如果是盲孔设计的话,要在孔底保留足够的壁厚,不能钻穿到法兰底面,不然会影响安装面的平面度,也会导致杂物从孔底掉落到设备内部。这类零件如果用于有一定腐蚀的环境,可以选用尼龙或者不锈钢材质制作,普通工况下采用6061铝合金加工就可以满足强度要求,重量也更轻,不会给设备基板带来额外的负重。

  实际装配调试的时候,这类支座的安装顺序通常是先把需要穿过侧壁缺口的零件预放到安装位置,再把支座从上方套入,对准法兰上的安装孔后再锁紧螺钉,要是先把支座完全固定在安装板上,横向的零件就很难从侧壁缺口穿入,这也是设计时预留侧壁缺口的核心考量,相比侧面开槽的支座,这种大尺寸的侧开口装配灵活性更高,不需要把横向零件完全拆解就能完成支座的拆装维护,后期更换支座的时候不需要拆解周边的关联部件,能大幅降低设备维护的时间成本。另外筒体的外表面做了轻微的拔模斜度,如果采用压铸或者注塑工艺批量生产的话,可以直接脱模,不需要额外做侧抽芯结构,能有效降低批量生产的模具成本,这也是这类结构在小批量非标设备里被广泛使用的原因之一,兼顾了结构强度、装配便利性和加工成本。
