乘用车辆底盘总成结构三维数模

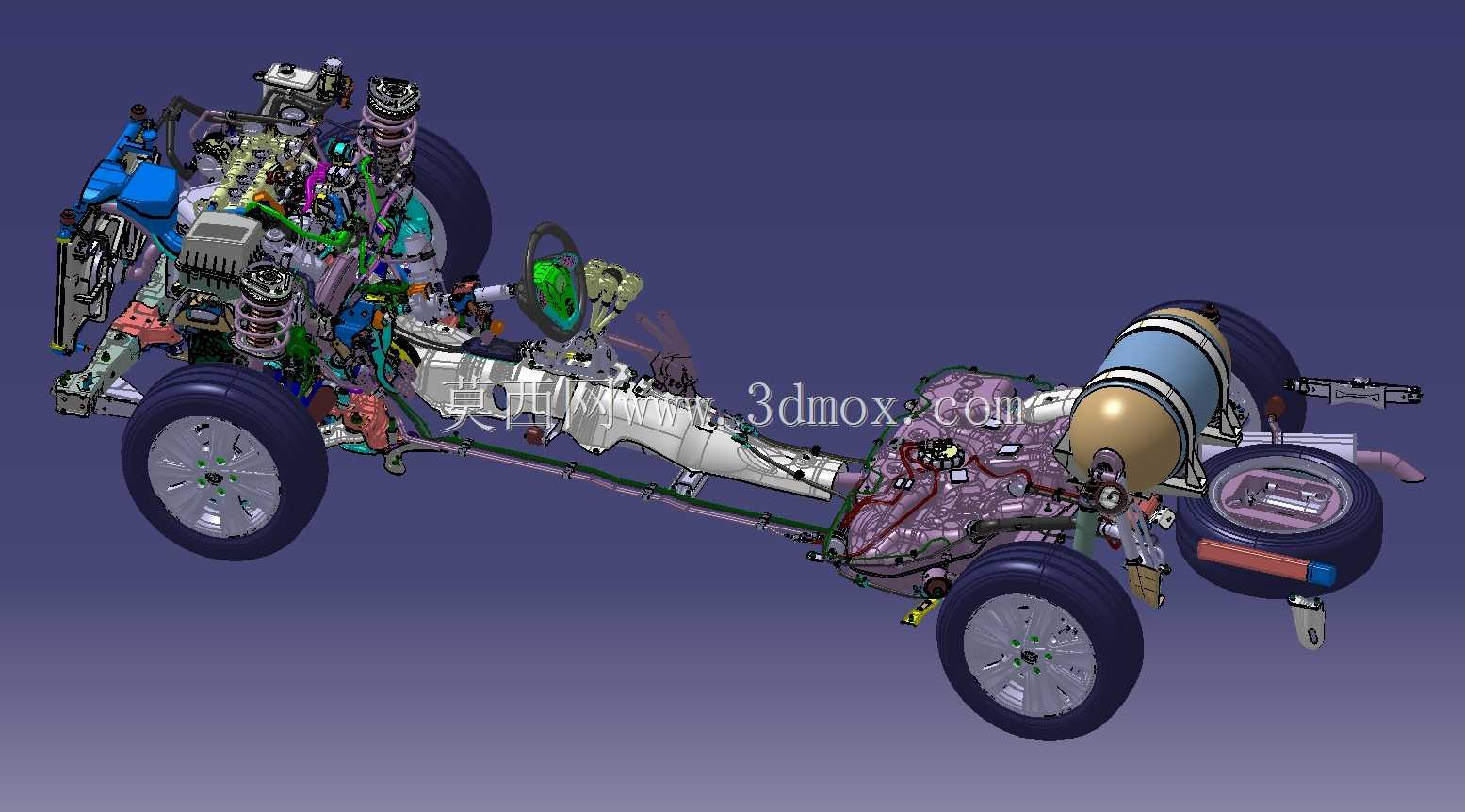

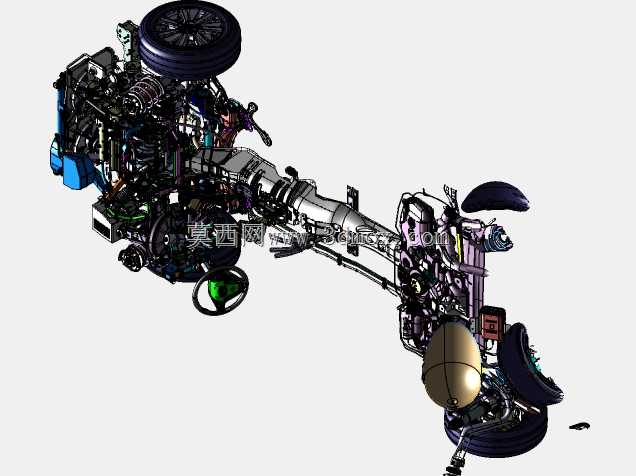

　　这套底盘总成数模覆盖了燃油乘用车底盘的全部核心子系统，从前端动力舱的安装位到后副车架的连接点都做了完整的结构还原，可直接用于整车总布置阶段的干涉校验、底盘性能仿真的基础数模搭建，也能作为新车型底盘平台化开发的参考基准。在实际整车开发流程中，底盘作为承接动力总成、车身、内外饰的核心承载结构，其安装边界的准确度直接决定了后续各系统装配的可行性，这套数模里所有硬点坐标都按照量产车的实际布置逻辑设定，前悬采用麦弗逊式独立悬架结构，减震器总成与转向节的连接角度、下摆臂与副车架的铰接点位置都经过实车匹配验证，转向系统的转向器布置在前副车架后侧，转向拉杆与转向节的连接点预留了足够的跳动行程，避免车轮上下跳动时出现运动干涉。

　　传动系统从前端发动机输出端开始，离合器、变速器、传动轴、后驱动桥的连接路径完全还原了前置后驱车型的布置逻辑，传动轴的中间支撑点位置、万向节的摆动角度范围都符合实际工程设计要求，后悬采用多连杆式独立悬架结构，各控制臂的长度、铰接点位置都经过运动学校核，能保证车轮在跳动过程中定位参数的变化量控制在合理区间，满足车辆行驶的操控稳定性与轮胎磨损要求。制动系统包含了前后盘式制动器的完整结构，制动卡钳的安装位、制动盘与轮毂的连接尺寸、制动管路的走向都做了详细建模，驻车制动的拉索布置路径也沿着车架纵梁内侧排布，避开了排气系统的高温区域，同时预留了足够的安装间隙避免行驶过程中出现磕碰。行走机构的轮胎、轮毂模型还原了量产车型的实际尺寸，轮胎的外径、

　　断面宽度、轮毂的PCD参数、偏距都符合常规家用乘用车的选型范围，轮拱内部的预留间隙满足车轮最大跳动角度与转向角度的空间要求，不会出现轮胎与轮拱内衬、减震器的干涉问题。车架部分采用非承载式？不对，这套是承载式车身配套的前后副车架结构，前副车架通过四个橡胶衬套与车身纵梁连接，能有效过滤路面传递的振动，后副车架同样采用衬套连接的方式，隔绝动力总成与路面振动传递到车内。在实际工程应用中，这套数模可用于底盘零部件的选型匹配，比如根据悬架硬点计算弹簧刚度、减震器阻尼参数，根据传动系统的布置角度校核传动轴的临界转速，根据转向系统的传动比计算转向力匹配助力参数，也能用于教学场景下的底盘结构认知，帮助新人快速理解底盘各系统的连接关系与工作原理。

　　数模中所有零部件的装配关系都按照实际量产工艺设定，紧固件的规格、安装扭矩对应的螺栓尺寸都做了匹配，比如副车架与车身连接的螺栓采用M14规格，悬架控制臂的铰接螺栓采用M12规格，符合常规乘用车的紧固件选型标准。在总布置校验环节，可直接将车身数模、动力总成数模、排气系统数模、燃油系统数模导入与这套底盘数模进行装配，检查各系统之间的静态间隙与动态运动间隙，比如排气系统与传动轴的间隙、燃油箱与后悬架的间隙、制动管路与运动部件的间隙，这些间隙值都要满足整车设计的安全要求，避免行驶过程中出现部件磕碰、磨损引发的故障。另外这套数模的悬架系统可直接用于多体动力学仿真，提取硬点坐标后导入仿真软件即可搭建悬架运动学模型，分析车轮定位参数随车轮跳动的变化规律、侧倾中心高度的变化趋势、纵倾抗点头抗抬头的性能参数，为底盘性能调校提供基础数据支撑。转向系统的数模包含了转向盘、转向柱、转向器、转向拉杆的完整结构，可用于校核转向系统的传动比、转向行程，计算转向时的车轮最大转角，验证车辆的最小转弯直径是否满足设计要求，同时检查转向柱与仪表台横梁、踏板总成的安装间隙，避免转向过程中出现干涉。
