经典跨骑式民用通勤摩托车结构设计

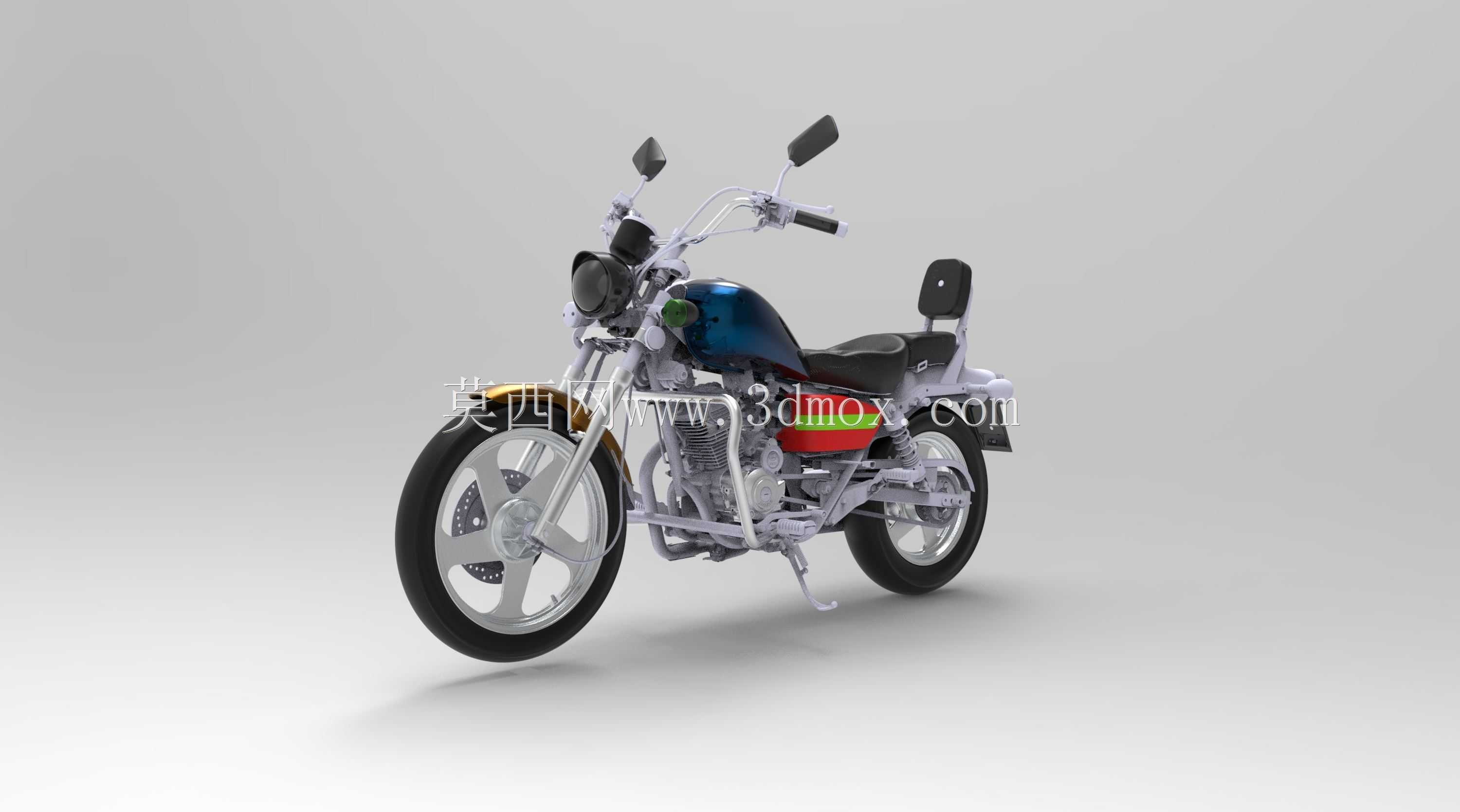

　　这款两轮燃油通勤摩托的三维结构设计，完全围绕日常城乡短途出行、轻载代步的核心场景搭建，在建模阶段就充分考虑了不同使用场景下的结构适配性。日常单人通勤时，760mm左右的座高设计适配多数国内成年人的腿长范围，停车时双脚可轻松撑地，降低低速挪车、路口等灯时的倾倒风险；后座搭配的简易靠背，在双人载行时能给后排乘员提供腰部支撑，减少长时间乘坐的疲劳感，同时后座下方预留的载物空间，可捆绑放置日常购物袋、小型工具箱等物品，满足日常采买、短途出行的载物需求。从功能特性来看，整车采用单缸风冷动力单元的布局结构，建模时完整还原了动力总成与车架的连接硬点，发动机吊装位置位于车架下摇篮区域，重心集中在整车前后轴之间的偏下位置，行驶时的稳定性更好，

　　过弯时的侧倾重心控制更符合民用代步车的调校逻辑。前悬挂采用正置式液压减震结构，减震行程设定兼顾铺装路面的细碎颠簸过滤与非铺装村路的冲击缓冲，前制动为单碟刹配双活塞卡钳的结构，制动盘安装硬点与前轮轮毂、前减震筒的连接位完全匹配实际装配公差，建模时预留了制动油管的走管空间，避免实车装配时出现油管与减震、轮毂的运动干涉。后悬挂为双侧弹簧减震搭配后摇臂的结构，后摇臂与车架的铰接点、减震器上下安装点的坐标完全参照实车安装边界设定，可承受双人满载加少量载物的载荷冲击，不会出现减震触底、结构应力集中的问题。整车外形尺寸的建模边界严格参照同类型量产通勤摩托的通用参数，整车长度控制在2000mm左右，宽度在750mm上下，高度不超过1100mm，这个尺寸边界既保证了行驶时的结构稳定性，也能满足多数小区非机动车位、农村自建房小院的停放空间要求，不会出现尺寸过大停放不便的问题。转向系统的建模还原了车把、上联板、下联板、转向柱的完整传动结构，车把高度设定在骑行时手臂自然弯曲的位置，长时间握持不会出现肩部酸胀的问题，左右后视镜的安装位置与可视角度经过结构校验，正常骑行坐姿下可清晰观察到车辆后方两侧的路况，不存在视野盲区。燃油箱的造型采用贴合大腿夹持的流线型设计，建模时预留了12L左右的容积空间，可满足单次加油400公里以上的续航需求，油箱与车架的安装卡扣位置、油位传感器的安装孔位都做了精准还原，与整车线束的走线路径完全匹配。排气系统采用侧置布局，

　　从发动机排气口引出后沿车身右侧向后延伸，排气尾段的安装位置远离后座乘员的腿部区域，避免行驶时高温排气烫伤乘员，同时排气吊耳的安装硬点与车架的连接位完全符合装配要求，不会出现排气震动异响的问题。整车覆盖件的建模采用分块式结构设计，前挡泥板、油箱侧罩、侧盖、后尾罩的连接卡扣位置都做了精准还原，覆盖件与车架、动力单元、线束之间预留了足够的装配间隙，不会出现车辆行驶震动时覆盖件相互摩擦异响的问题。前后轮毂采用压铸铝合金结构，前轮搭配18寸轮胎、后轮搭配18寸轮胎，轮胎断面宽度适配日常通勤的抓地力需求，同时兼顾燃油经济性，轮毂的辐条造型经过结构强度校验，可承受日常行驶时的路面冲击，不会出现辐条断裂的风险。前大灯采用圆形经典造型，

　　安装位置位于前叉上联板前方，照明角度可通过下方的调节螺栓进行调整，满足不同载重情况下的照明高度需求，转向灯、尾灯的安装位置都符合机动车安全运行的标准要求，与整车线束的接插件位置完全匹配。在建模过程中，所有部件的安装边界都经过干涉校验，比如前轮转向到最大角度时，前轮胎不会与前挡泥板、车架前立管发生摩擦；后减震压缩到最大行程时，后轮胎不会与后挡泥板、尾罩发生接触；链条传动结构的前后链轮平面度完全对齐，链条张紧调节机构的行程预留了足够的调整空间，可满足链条磨损后的张紧度调节需求。整车的线束走线路径沿着车架主梁内侧布置，通过卡扣固定在车架上，避免线束外露被雨水侵蚀、被运动部件磨损，所有电器件的接插件位置都做了预留，方便实车装配时的线束对接。
