六缸径向旋转式发动机结构三维设计

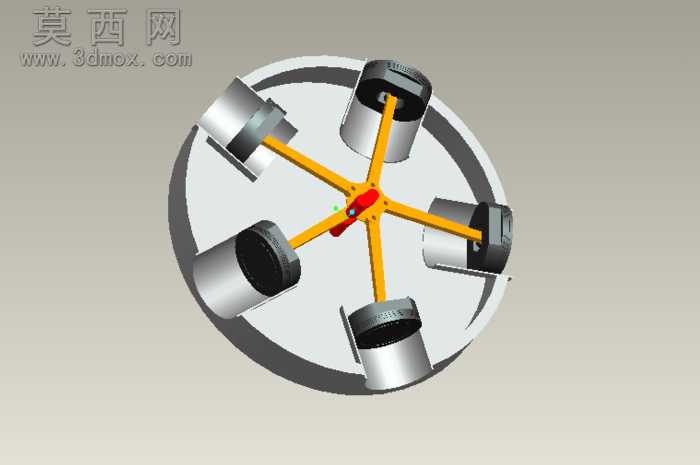

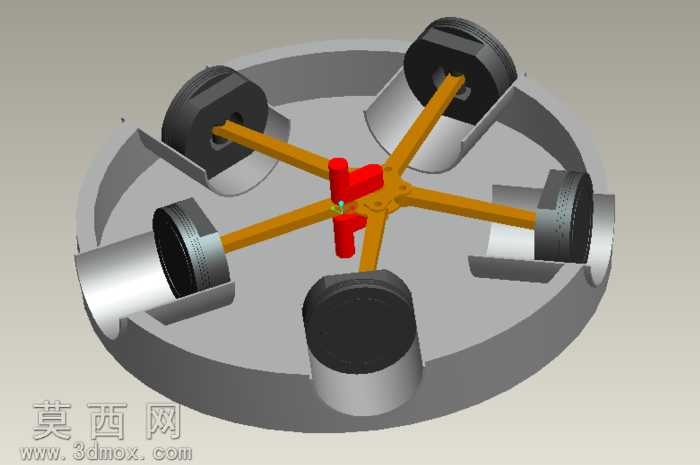

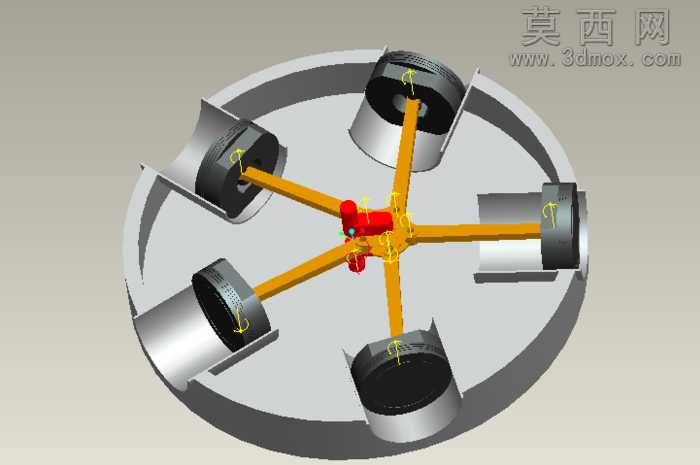

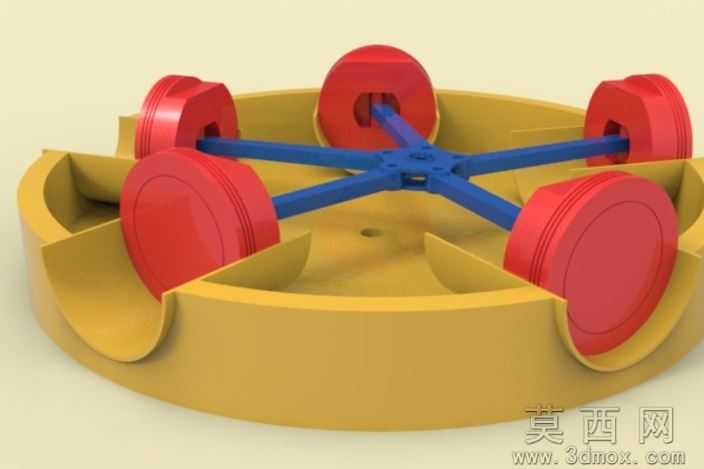

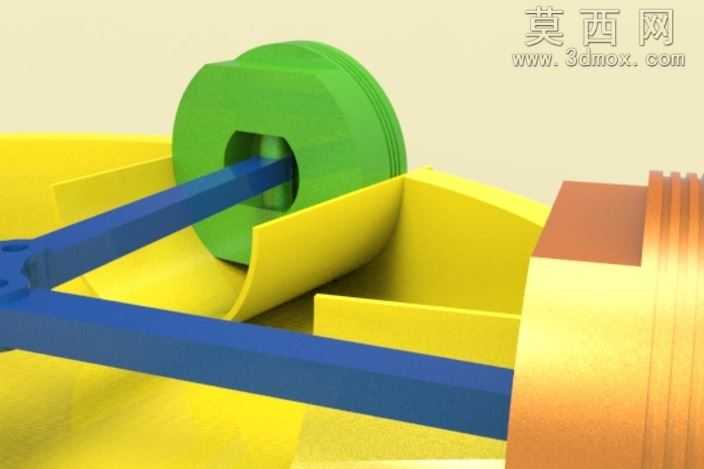

本作品为六缸径向布局的旋转式发动机三维结构模型，采用Pro/Engineer Wildfire4.0完成全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，对发动机的核心组成部件进行了完整的结构还原。模型整体以环形缸体为基座，六个气缸沿圆周方向均匀径向排布，每个气缸单元独立构建了活塞、缸套、密封环等细节结构，活塞头部的密封环槽、活塞销安装位均做了精细化的特征刻画，还原了往复式活塞的结构特征。中心传动部分采用星形辐射状连杆结构，六根连杆分别对应连接六个活塞与中心的动力输出轴座，连杆与活塞销、中心轴座的连接部位均做了铰接配合的结构设计，还原了动力传递过程中的运动逻辑，中心轴座处的红色定位与动力输出部件，明确区分了动力输入触发与输出传递的不同功能区域。材质渲染方面，缸体部分采用哑光银灰色金属材质模拟铸铁缸体的质感，活塞顶面采用深灰磨砂材质还原活塞顶部的燃烧室接触面特征，连杆部分采用亮金色金属质感区分传动构件，中心动力部件采用醒目的正红色材质突出核心功能区域，不同部件的材质区分清晰，既保证了整体视觉的层次感，也能让观者快速识别不同结构的功能分区。设计思路上，该模型重点还原旋转式发动机径向布局的紧凑性优势，通过均匀排布的六个气缸，直观展示这类发动机短曲轴、高功率密度的结构特点，所有部件的装配关系均按照实际机械装配逻辑设置，可用于运动仿真演示，直观呈现活塞往复运动通过连杆带动中心轴旋转的动力输出过程，模型未对外部附属管线、壳体做冗余设计，重点突出核心动力结构的传动逻辑与布局特征，便于学习者理解径向旋转式发动机的工作原理与结构组成。
