立式斯特林动力装置结构设计

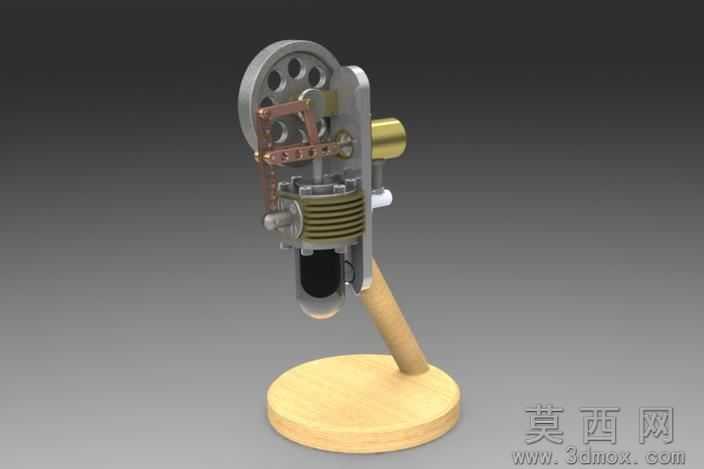

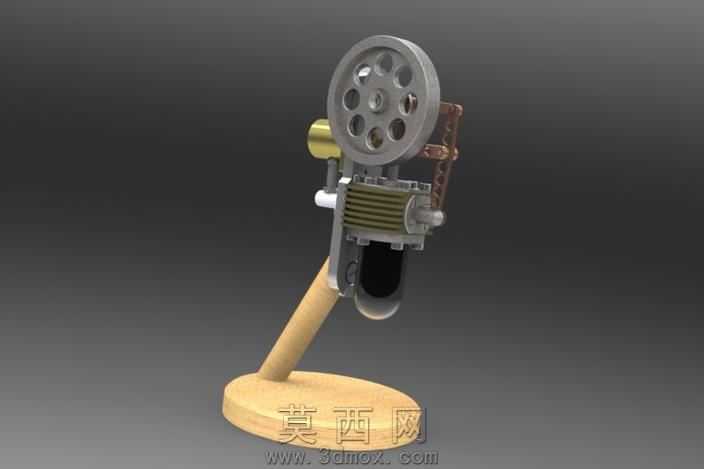

本作品为立式布局的斯特林动力装置三维建模成果，建模过程中严格遵循外燃式热机的工作原理进行结构排布，整体采用立式支撑结构，底部设置圆形木质质感基座，搭配倾斜木质支撑杆承托核心动力主体，既保证装置放置的稳定性，又还原了桌面级演示型斯特林机的外观特质。核心动力部分的建模覆盖了斯特林循环的全部关键构件：包含带镂空减重设计的金属飞轮，飞轮侧部设置传动连接结构，联动铜质质感的配气活塞连杆组，连杆组采用多铰接点设计，精准还原配气机构与动力活塞的运动时序关系；动力气缸部分设置多层散热鳍片结构，建模时对鳍片的等距排布、厚度参数做了精细化处理，还原真实热机的散热结构设计；气缸下部设置黑色隔热段，区分冷热腔的结构分界，上部连接黄铜质感的热腔端盖，明确冷热工作区域的结构划分。建模过程中对各运动构件的装配间隙做了合理预留，铰接部位的销轴、连接卡扣等细小结构均做了还原，保证模型可直观呈现斯特林机的传动逻辑：飞轮旋转时通过曲柄结构带动配气连杆往复运动，同步驱动动力活塞完成吸气、压缩、做功、排气的循环过程。材质渲染阶段针对不同构件做了差异化质感处理：金属结构件区分了铸铁哑光金属、抛光铜质、镀锌亮面金属等不同材质效果，支撑结构采用原木哑光质感，散热鳍片做了细微的金属拉丝纹理处理，铰接活动部位添加了轻微的磨损质感提升真实度，整体渲染采用柔和的影棚布光，清晰呈现各部件的结构层次与装配关系，可直接用于斯特林发动机的原理演示、结构教学参考，也可作为桌面级动力模型的设计参考方案，完整还原了立式斯特林机从支撑结构到核心动力组件的全部设计细节，各部件的尺寸比例符合小型演示斯特林机的常规设计参数，传动路径清晰，结构逻辑严谨。
