200升容量方形工业储水水箱结构设计

　　在普通车床CA6140的车间配套改造场景中，切削液的循环存储一直是现场运维容易忽略的细节，这款200升容量的储水箱，正是针对机床加工区域的切削液回收、静置沉淀、循环供给需求设计的配套储液部件，也可适配小型工业设备的冷却水暂存、生产环节工艺用水中转等通用储液场景。从实际安装适配性来看，箱体的长宽高尺寸设定为960720350毫米，这个尺寸边界是经过现场空间校核的——常规CA6140车床的床身下部预留安装空间的横向净宽普遍在1000毫米左右，纵向进深多在750毫米上下，350毫米的高度既不会超出床身底部的离地间隙，也能避免箱体过高导致的切削液回流坡度不足问题，安装时不需要额外垫高或者切割床身附属构件，直接推入床身下方预留空位即可完成初步定位，箱体顶部的四个角做了向外延伸的支撑筋结构，刚好可以搭在床身底部预设的支撑角钢上，不需要额外制作安装支架，大幅降低现场改造的工作量。

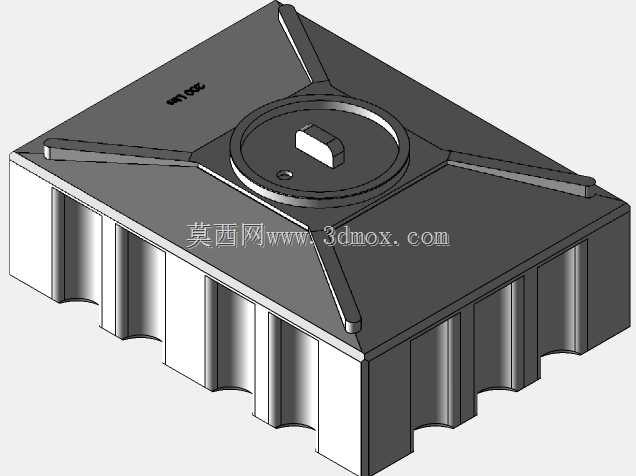

　　箱体的侧壁采用了等距分布的竖向波纹加强结构，这一设计并非为了外观造型，而是针对薄钢板焊接箱体的刚性痛点做的优化：如果采用光面直板结构，要承受200升水的满箱静压力，侧壁钢板厚度至少需要用到3毫米才能避免鼓胀变形，而采用竖向波纹结构后，2毫米厚度的冷轧钢板就可以满足满箱载荷下的刚性要求，波纹的凸起方向朝向箱体外侧，既可以提升侧壁的抗形变能力，波纹形成的竖向凹槽还能作为箱体移动时的着力位，车间工人在清理水箱需要移位时，不需要额外借助抬升工具，抠住侧壁的凹槽就可以平稳挪动箱体。顶部的加注口采用了下沉式圆形结构，加注口盖设置了一体式的旋拧把手，不需要借助扳手等工具就可以手动开合，加注口的直径设定为180毫米，既可以满足大流量加注切削液时的流速要求，也能方便操作人员伸手进入箱体内部清理沉积的铁屑和油泥，加注口周围做了一圈高度10毫米的凸台，避免加注时溅出的液体顺着箱顶流到地面造成现场污染。

　　从功能设计逻辑上，这款水箱没有设置复杂的内置过滤结构，而是预留了足够的静置沉淀空间，200升的有效容积可以匹配CA6140车床连续8小时加工的切削液循环量，箱体内部没有多余的格挡结构，清理时只需要打开顶部加注口，就可以用刮板直接将底部沉积的铁屑、磨渣刮到排污口位置，排污口设置在箱体侧壁的最低位置，和箱体底部保持齐平，不会出现积液残留的死角。箱顶的十字形加强筋从加注口位置延伸到四个角的支撑位，除了承担搭放支撑的作用，还可以避免箱顶堆放工具、工件时出现凹陷变形，筋条的高度为20毫米，即使箱顶有少量溅出的液体，也会顺着筋条之间的导流槽流到箱体边缘的导流孔，不会积存在箱顶表面。

　　在实际选型适配时，除了CA6140车床的配套使用，这款水箱也可以适配其他型号的普通车床、小型铣床、平面磨床的切削液存储需求，只要设备底部的安装空间满足长宽高的边界要求，就可以直接替换原有老旧水箱，箱体的侧壁预留了标准的水泵安装孔位，孔位的中心高度距离箱体底部120毫米，刚好匹配常规机床冷却水泵的吸水口高度，不需要现场重新打孔，安装时只需要将水泵固定在预留孔位上，接好进出管路就可以投入使用。针对不同使用场景的需求，箱体的焊接处都做了满焊打磨处理，盛水测试时不会出现渗漏问题，钢板表面的处理采用了喷砂后喷防锈漆的工艺，可以适应车间内潮湿、有切削液腐蚀的使用环境，正常使用情况下的防锈年限可以达到5年以上，不需要频繁做防腐维护。

　　很多车间在做机床配套时，往往会随意制作简易的铁箱作为储液容器，经常出现侧壁鼓胀、渗漏、清理困难、安装尺寸不匹配需要反复修改的问题，这款水箱的结构设计完全从机加工现场的实际使用痛点出发，没有多余的花哨结构，每一处结构设计都对应实际使用中的具体问题：竖向波纹解决薄壁箱体的刚性问题，十字支撑筋解决箱顶承重和安装定位问题，下沉式加注口解决加注溅洒和内部清理的操作便利性问题，齐底排污口解决积液残留的清理难题，所有尺寸边界都经过现场安装空间的校核，不需要二次修改就可以直接适配对应型号的机床，也可以作为通用工业储液容器用于其他需要暂存水体、低腐蚀性工业液体的生产场景。
