水下无人机用涵道式推进装置结构设计

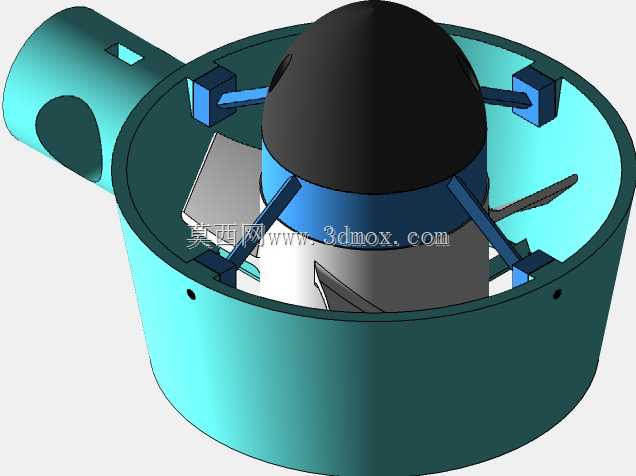

　　这款涵道式推进装置主要面向小型水下无人机的动力系统配套场景，可适配消费级、轻作业级水下观测、近岸浅水域探查类无人潜航设备使用，作为核心动力输出部件，为设备提供水下航行所需的轴向推力，同时可通过多组布置实现设备的姿态调整、悬停定位等动作。从结构设计来看，整体采用环形涵道作为主体承载结构，涵道侧壁预留的侧向通孔可用于穿设线缆、安装固定销，实现推进器与无人机主体机架的快速装配，涵道内壁的安装凸台用于固定内部的动力组件与导流结构，避免动力部件在水流冲击下出现位移。装置前端的半球形导流头可有效降低来流阻力，减少水流在涵道入口处的紊流产生，提升推进效率；环绕导流头设置的多组径向支撑臂将导流结构与涵道内壁刚性连接，

　　保证结构在高转速水流冲击下的稳定性，支撑臂采用流线型截面设计，尽可能降低自身对水流的阻挡损耗。涵道侧部延伸出的圆柱形连接段可直接对接无人机的机身舱段，连接段上的开孔可用于走线与定位，安装时无需额外设计复杂转接结构，适配常规直径的小型水下无人机机身接口。内部的动力安装位可适配常规尺寸的无刷防水电机，电机输出轴可直接连接螺旋桨，涵道的环形结构可对螺旋桨形成物理防护，避免螺旋桨在水下航行时被水草、杂物缠绕，同时也能降低螺旋桨转动带来的安全风险。设计过程中充分考虑了水下工况的受力特性，所有结构连接处均做了圆角过渡处理，避免应力集中导致的结构疲劳损坏，涵道壁厚经过受力校核，可承受浅水域航行时的水压冲击与常规碰撞，整体结构紧凑，安装边界清晰，可直接集成到现有小型水下无人机的动力系统中，也可作为独立动力模块用于其他小型水下航行设备的改装与设计。
