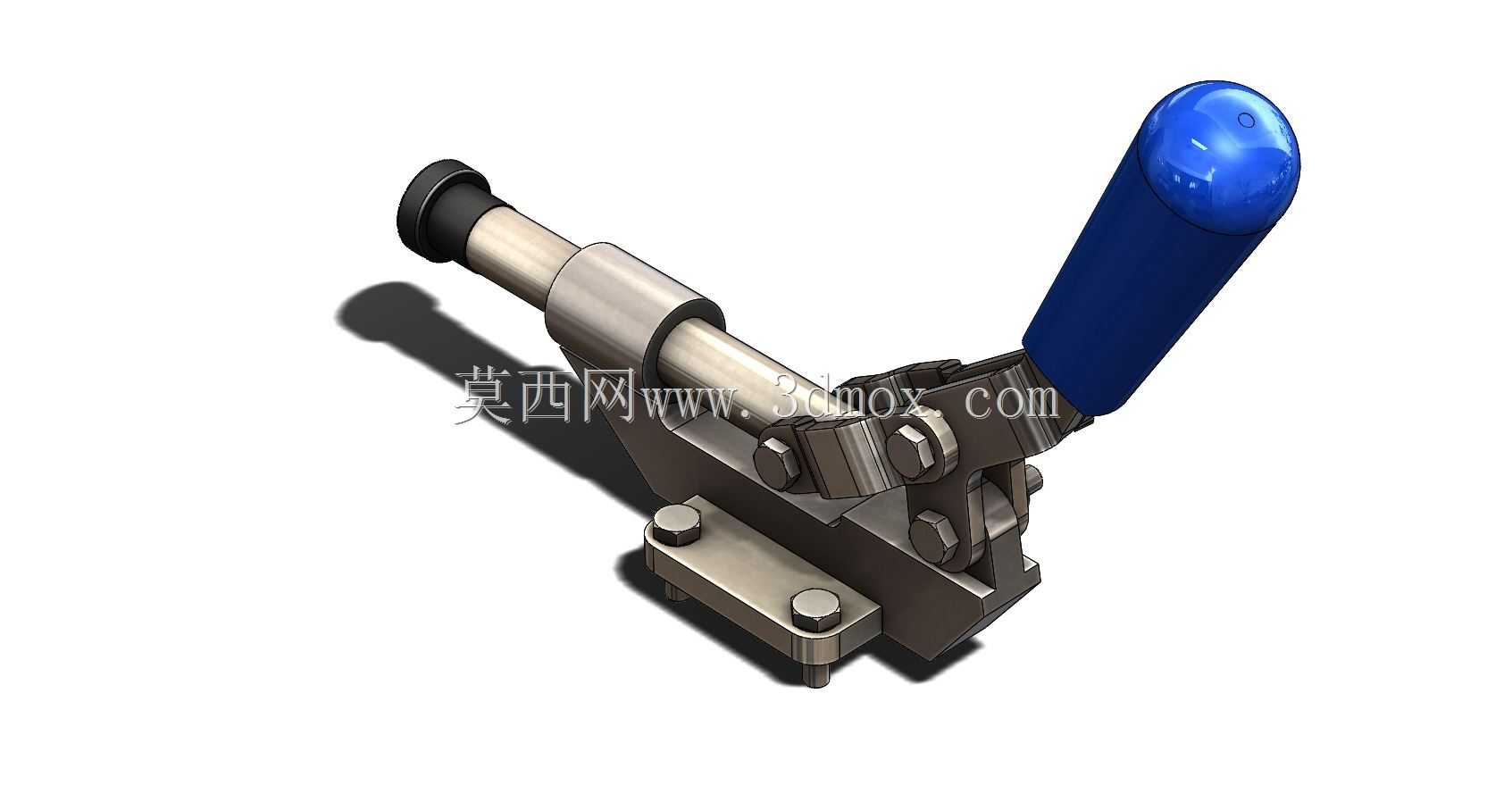

CA6140车床配套肘节推夹工装结构

　　这套肘节推夹结构是面向CA6140普通车床工位配套设计的手动快速夹紧工装，在中小批量轴类、套类、异形小件的车削工序里，这类推拉式肘节夹钳的使用频率远高于通用平口钳和压板组件。车床加工场景中，操作者需要频繁完成工件装夹、对刀、卸料动作，传统螺栓压板锁紧每次装夹都要反复拧动多颗螺母，辅助工时占比很高，而肘节推夹依靠连杆过死点锁止的机械特性，一次扳动手柄就能完成直线推压锁紧，反向扳动即可快速松脱，单工位装夹耗时可以压缩到数秒，很适合车床旁的定位挡料、工件侧向顶紧、工装基板快换这类重复作业。

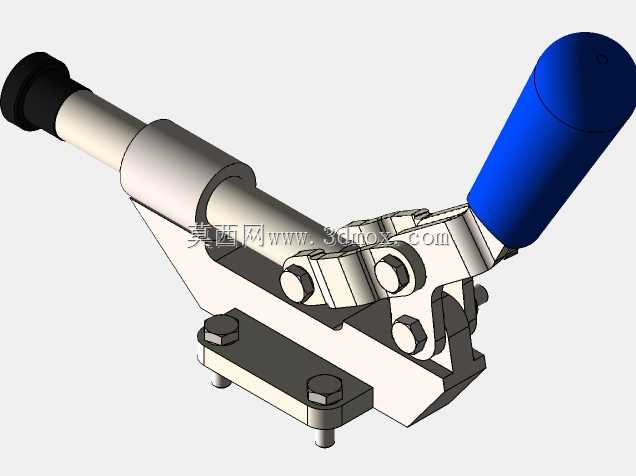

　　从实际功能逻辑来看，这套夹钳属于推拉式快速夹钳，和常见的垂直下压、水平下压式肘节夹钳不同，它的输出动作是沿活塞杆轴向的直线推力，前端的黑色橡胶压头直接接触工件表面，橡胶材质可以避免钢质压头刮伤已加工面，同时增大接触摩擦力，防止车削过程中工件受切削力出现滑移。夹钳的核心锁止机构藏在中部连杆铰接区域，扳动蓝色绝缘手柄时，多组铰接连杆依次越过机构死点，锁止状态下即便切削振动持续作用，手柄也不会自行松脱，机械自锁的可靠性远高于依靠弹簧力保持夹紧的简易顶紧结构。手柄外层包覆蓝色防滑握套，长时间操作时手部触感柔和，表面油污环境下也不容易打滑，手柄末端做了圆弧收边，没有尖锐棱角，符合车间手动操作件的安全设计要求。

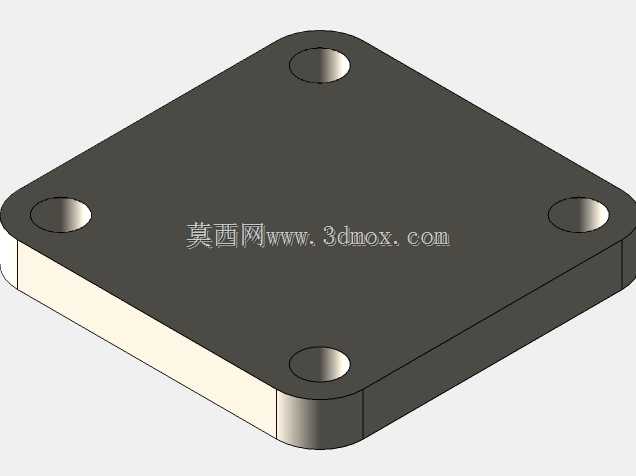

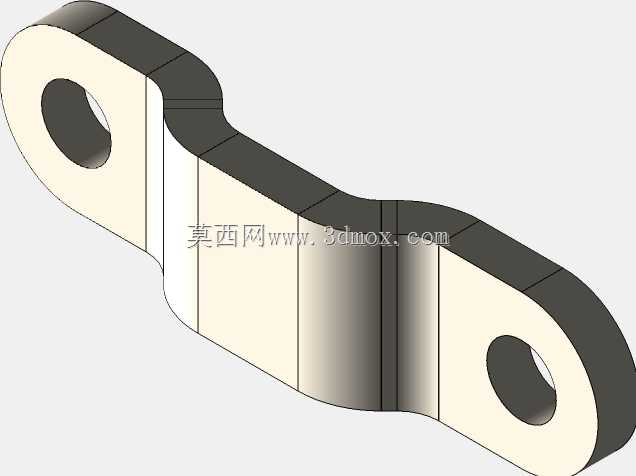

　　结构设计层面，整套夹钳的底座采用一体式钢制安装板，板上预留了两颗内六角紧固螺栓的安装位，安装时可以直接通过螺栓把夹钳固定在车床中滑板工位、专用工装架或者机床附件平台上，安装孔位的间距按照通用快速夹钳的安装标准预留，替换同规格旧夹钳时不需要重新在基板上打孔。活塞杆部分采用光轴配合导向套的结构，轴向运动全程直线度稳定，侧向受力时导向套可以承担径向载荷，避免活塞杆出现弯曲变形。中部所有铰接销轴都做了端面限位，销轴和连杆孔之间采用小间隙配合，长期反复扳动产生的磨损量极小，维护时只需要定期在铰接点滴注润滑油即可，没有复杂的液压、气动元件，不会出现管路泄漏、压力失稳的问题，在车床周边切削液飞溅、金属碎屑弥漫的恶劣工况下适应性很强。

　　从安装边界和尺寸适配角度考虑，这套夹钳的轴向总长度、手柄扳动后的回转空间都经过紧凑化设计，安装在CA6140车床的工装工位时，手柄向上扳动的行程不会和卡盘、刀架的运动路径发生干涉，底座的厚度控制在较低范围，不会额外垫高工件定位面，不需要大幅调整车刀的对刀高度。前端压头的端面做了平面设计，接触工件时受力均匀，如果需要适配不同外形的工件，也可以把前端压头替换成V型压块、尖头压头，分别适配圆柱面顶紧、凹面工件定位的需求。在实际产线布置里，这类推夹常成对布置在工件定位基座的两侧，同步顶紧工件的两个对称位置，抵消车削时的径向切削力，也可以单个使用作为工件轴向定位挡块，限制棒料送进的终止位置，保证每一批工件的加工长度一致性。

　　建模过程中所有铰接位置的装配关系都按照实际装配间隙还原，手柄的扳动角度、活塞杆的伸缩行程、连杆死点的锁止位置都和实物工况对应，工程师在做车床工装方案设计时，可以直接把该模型导入工装装配体，核对夹钳和工件、刀架、卡盘之间的安全距离，提前排查运动干涉问题，不需要再从零开始搭建夹钳的每一个连杆零件，能大幅缩短工装设计的周期。夹钳的所有受力件都采用钢制结构，受力薄弱位置的板件厚度、销轴直径都按照手动夹钳的常规载荷等级设计，能够满足常规车削工序的夹紧力需求，不会在正常装夹受力下出现结构变形。
