Adafruit电机驱动扩展板结构设计

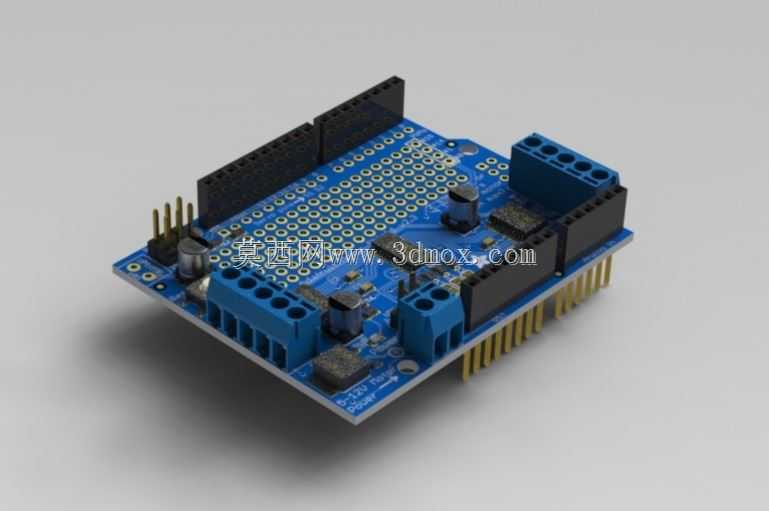

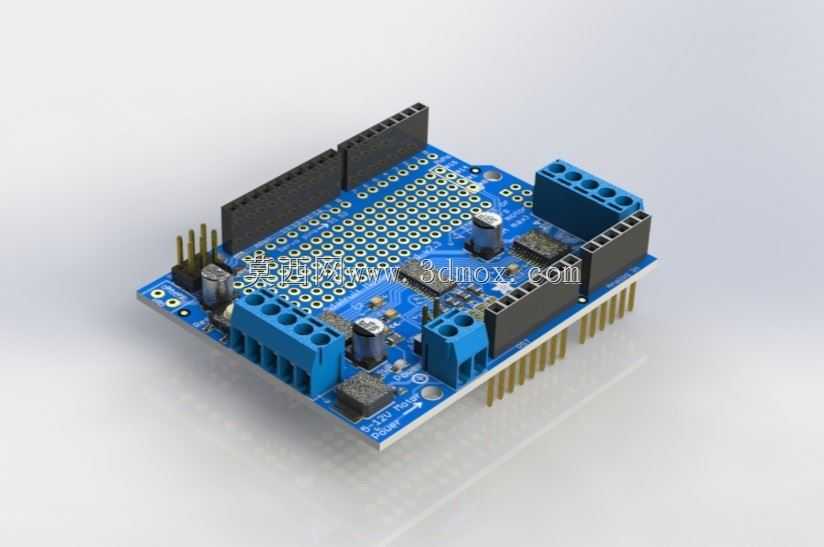

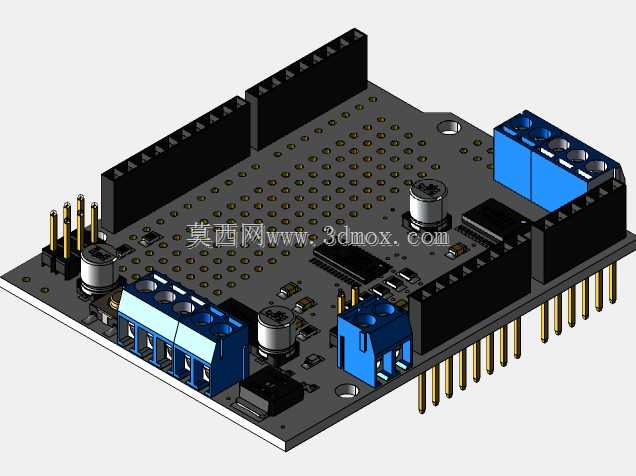

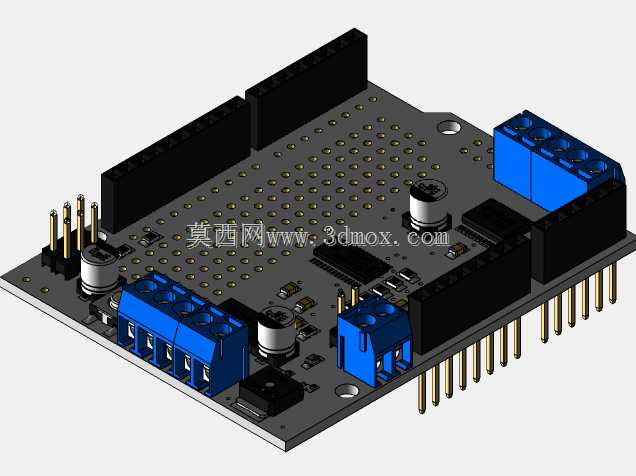

　　这款电机驱动扩展板是面向嵌入式运动控制场景设计的堆叠式功能模块，主要适配标准Arduino主控板的引脚布局，可直接插装在主控板上方完成功能扩展，无需额外飞线连接，大幅降低小型运动控制项目的接线复杂度。从实际应用场景来看，该模块可覆盖桌面级小型机器人、智能小车、简易机械臂、DIY自动化装置的电机驱动需求，支持同时连接多路直流电机与步进电机，满足小型运动系统的多轴控制要求。

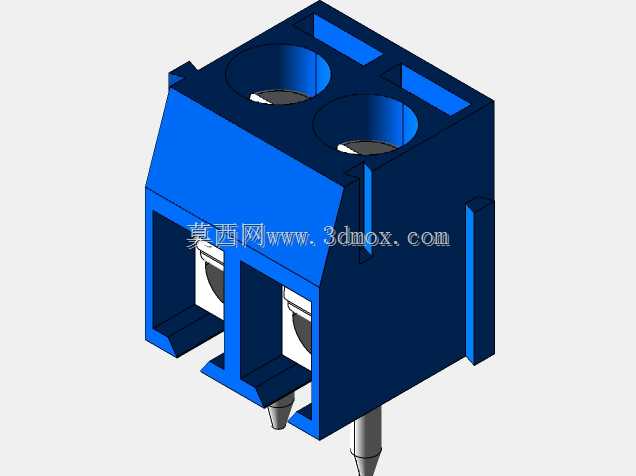

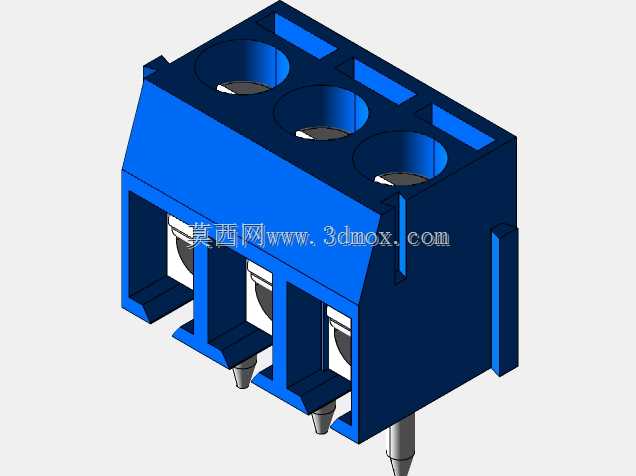

　　设计过程中优先考虑了堆叠安装的兼容性，板体轮廓完全匹配标准Arduino主控板的外形边界，排针位置严格对齐主控板的引脚定义，插装后不会超出主控板的安装轮廓，可直接适配常规的Arduino固定外壳与安装支架。板载接线端子采用大间距螺丝固定结构，可适配线径0.2-1.5平方毫米的电机连接线，接线时无需焊接，通过螺丝锁紧即可保证连接可靠性，适合快速原型搭建与频繁改线的调试场景。

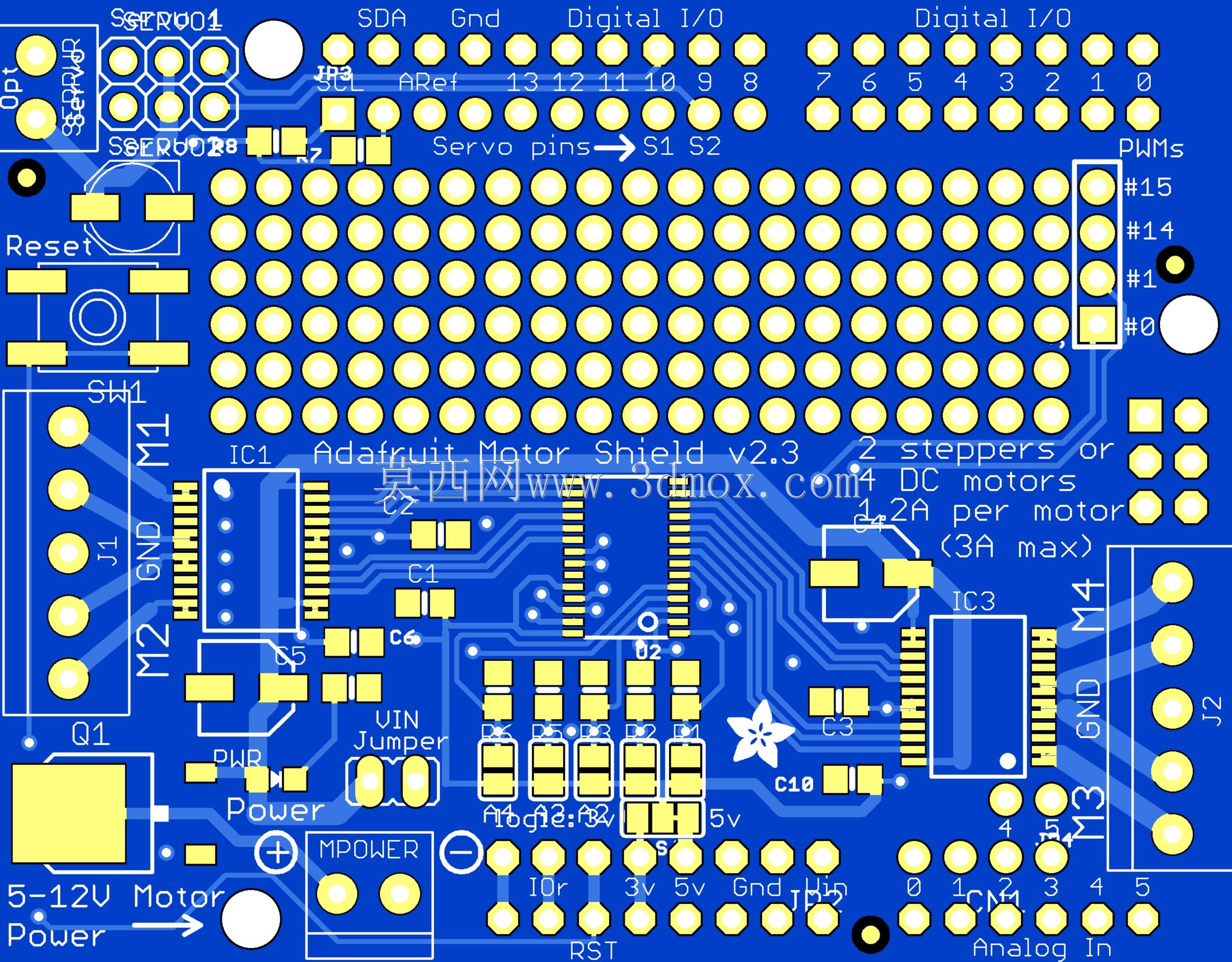

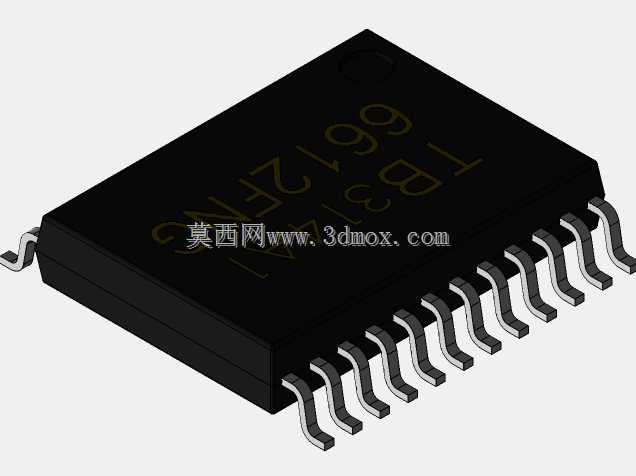

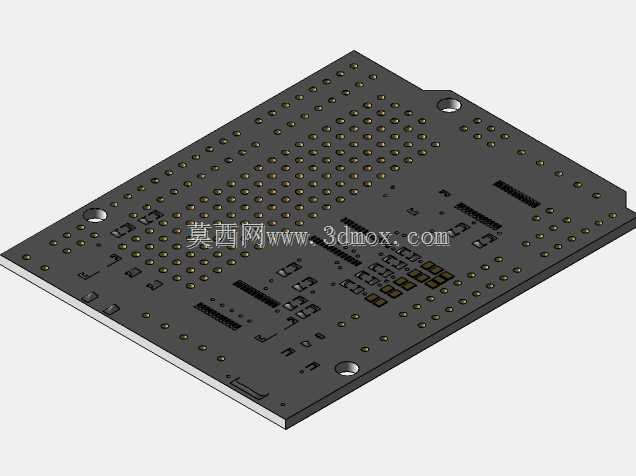

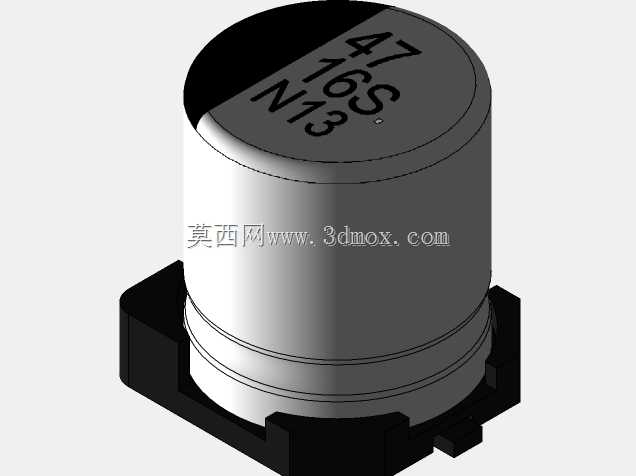

　　功能布局上，驱动芯片、功率电容、接线端子的排布充分考虑了散热需求，大电流工作的驱动芯片布置在板体边缘区域，预留了足够的散热空间，长时间带载运行时不会出现热量堆积导致的驱动失效。板上预留的原型孔区域可支持用户自行焊接额外的传感器、信号调理电路，无需额外叠加扩展板即可完成简单的功能定制，减少整体堆叠高度。

　　安装边界方面，板体四角预留了标准固定孔位，孔位间距与Arduino主控板完全一致，可使用M3铜柱完成多层板的堆叠固定，固定后整体结构稳定，可承受移动场景下的振动冲击。引脚定义完全兼容主流开源硬件的接线标准，用户可直接套用通用的驱动库完成程序开发，无需重新编写底层驱动逻辑，大幅缩短项目开发周期。板上的电源输入端子支持宽电压输入范围，可匹配不同规格的电机供电需求，同时设置了电源指示灯与状态指示灯，调试时可直观判断电源连接与工作状态，降低故障排查难度。
