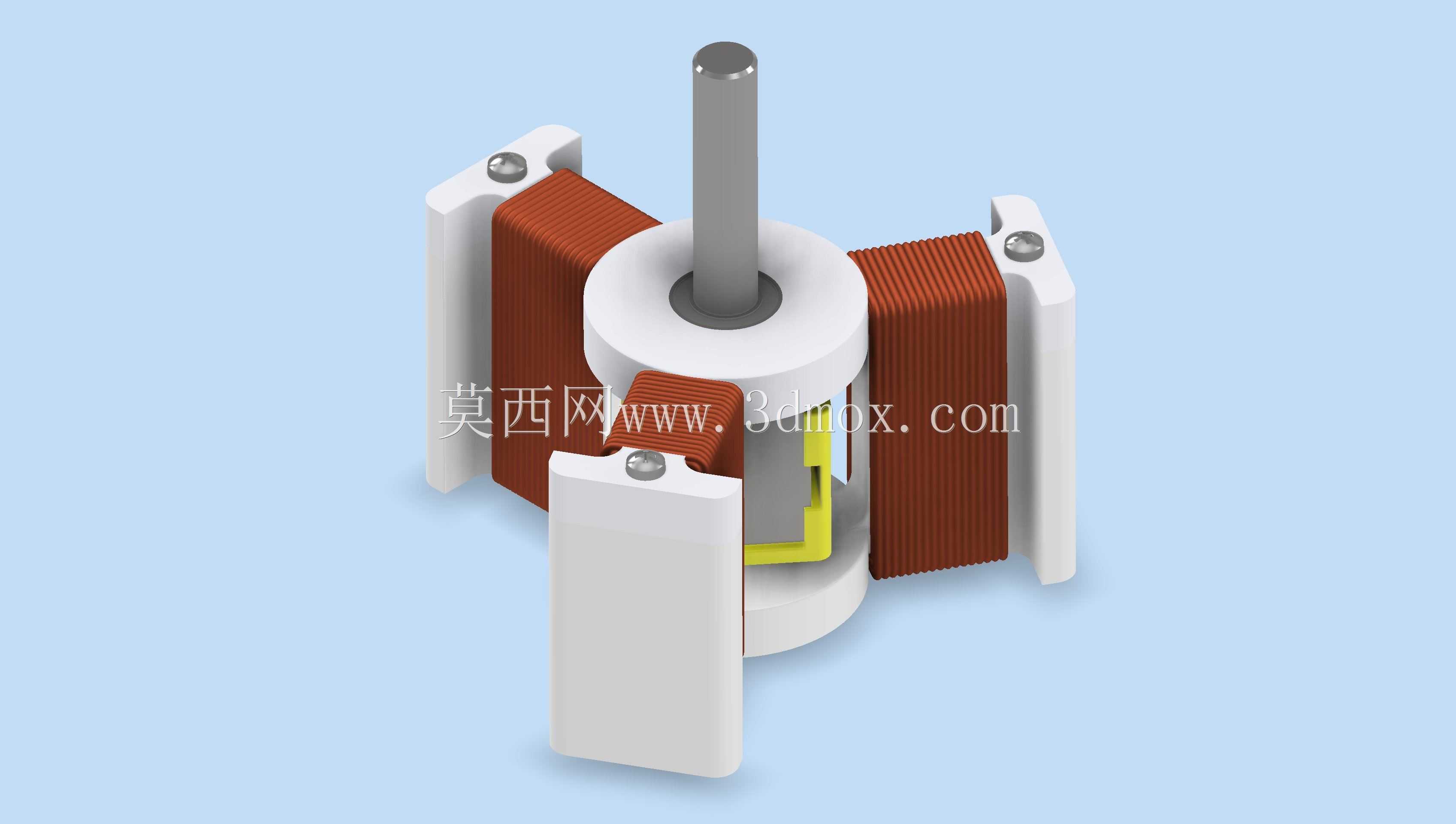

可自制3D打印无刷直流电机结构

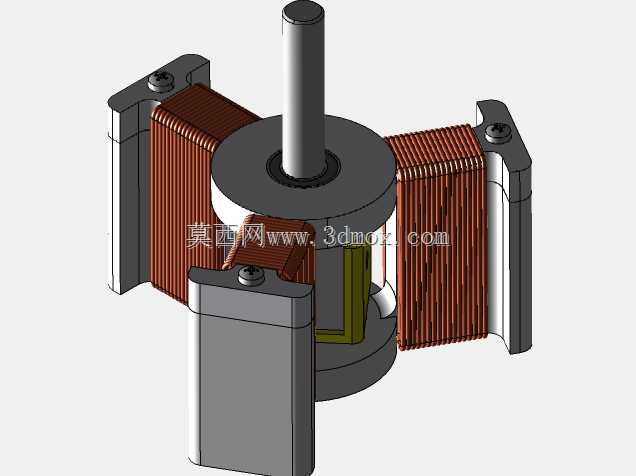

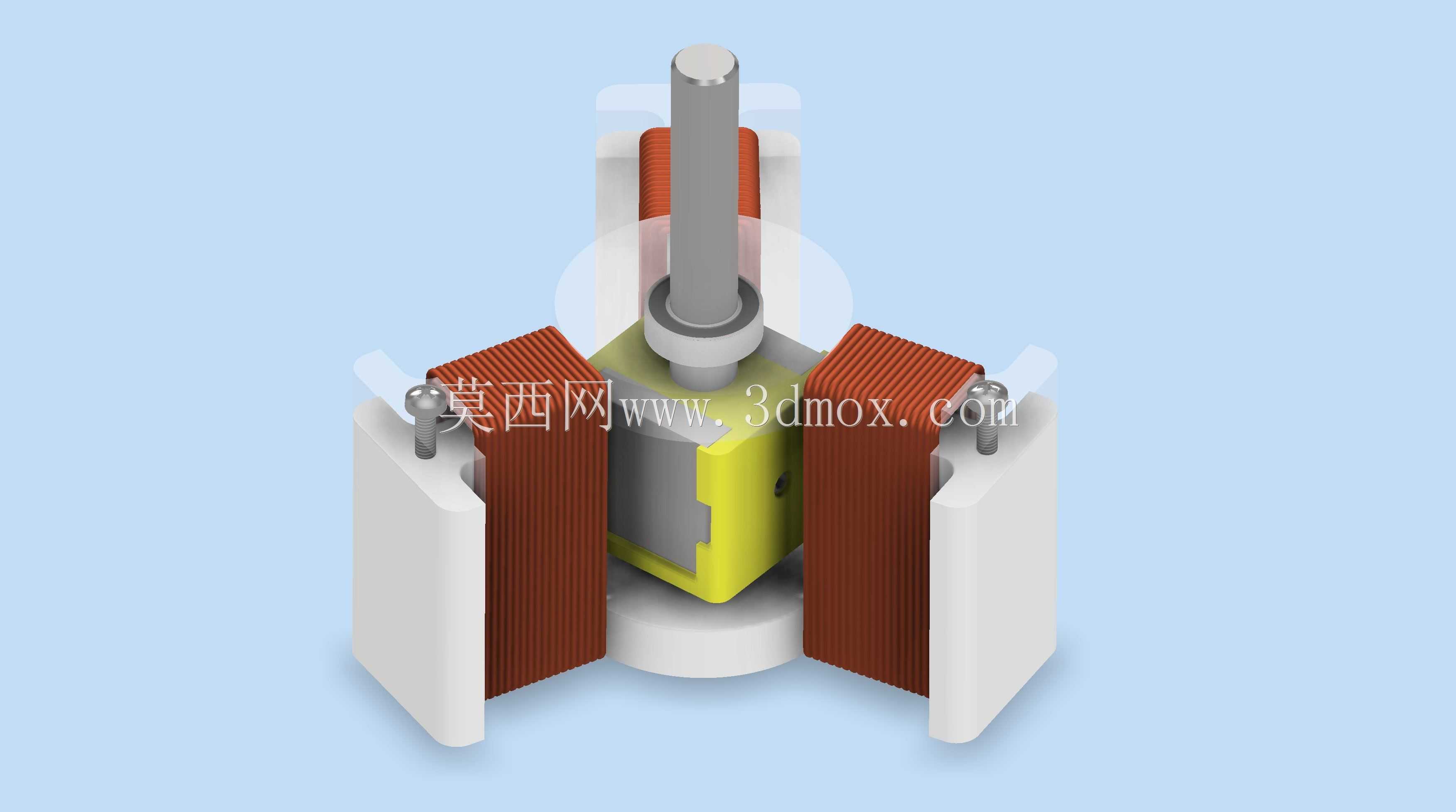

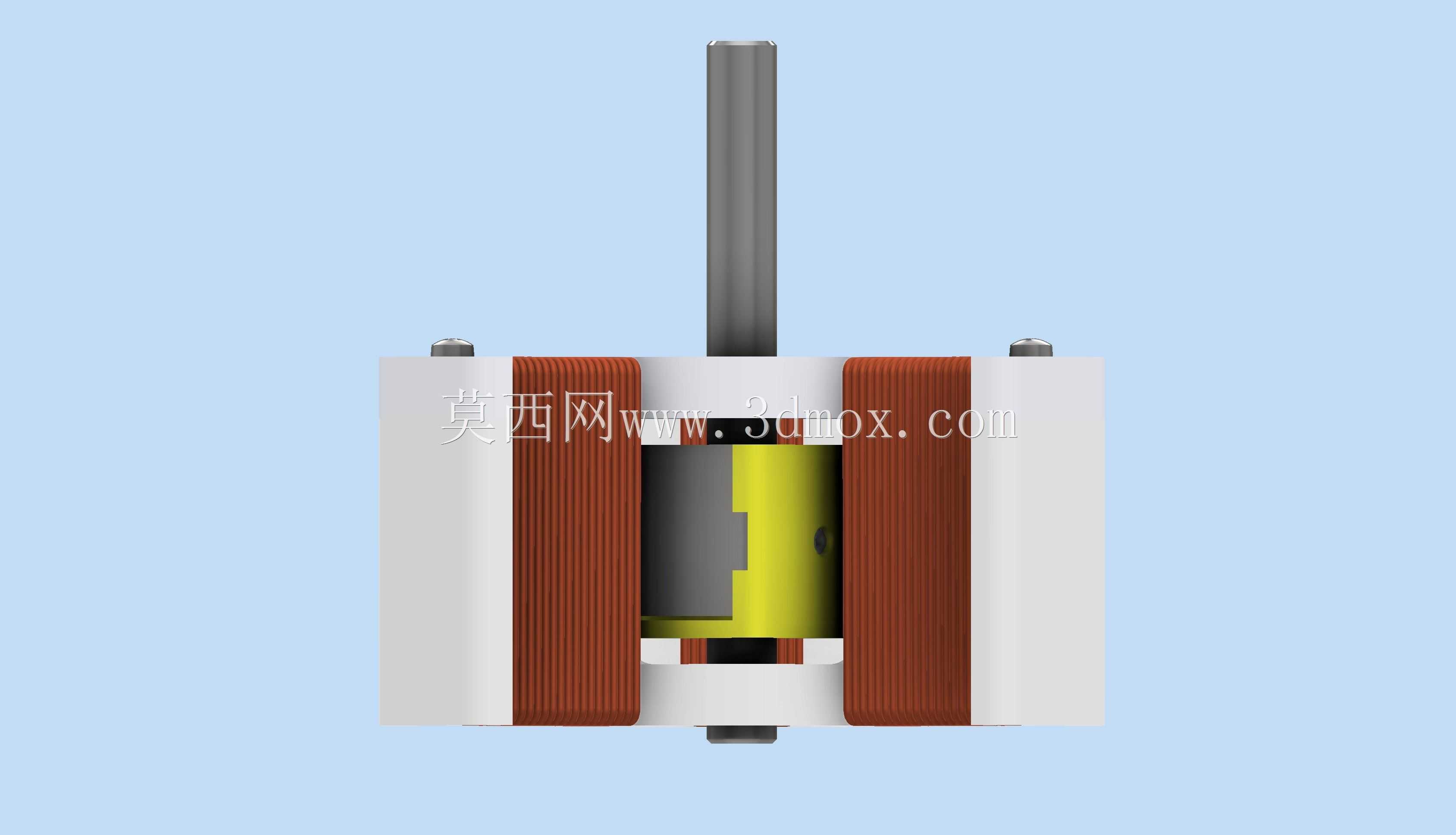

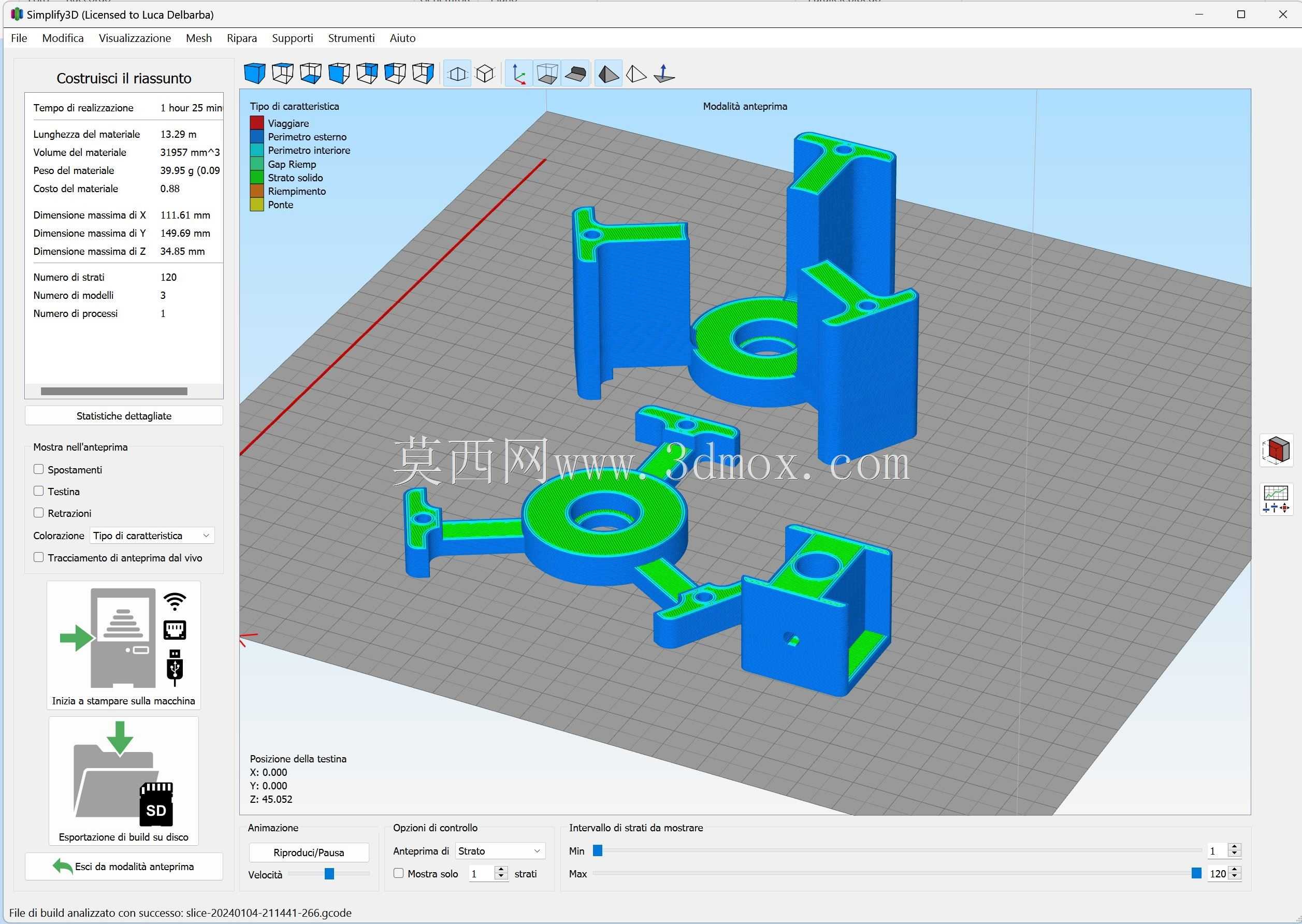

　　这款无刷直流电机结构适配个人DIY制作场景，可通过3D打印完成非导磁结构件的加工，适合电磁学原理验证、小型动力装置DIY改装、教学演示实验等场景使用。转子部分采用钕磁铁作为励磁源，相比传统铁氧体磁铁可在相同体积下提供更强的磁场密度，配合定子侧的铜线圈绕组通电产生的交变磁场，可实现转子的连续旋转输出，能够为小型桌面装置、自制航模配件、低负载传动实验台提供动力输出。设计过程中优先考虑了3D打印的工艺适配性，所有结构件均采用无倒扣、少支撑的拆分设计，定子支架、转子固定座等部件可直接通过FDM3D打印机加工，无需额外的复杂机加工工序，降低个人制作的门槛。从安装边界来看，该电机采用三极定子排布结构，径向尺寸控制在适合桌面小型设备安装的范围，

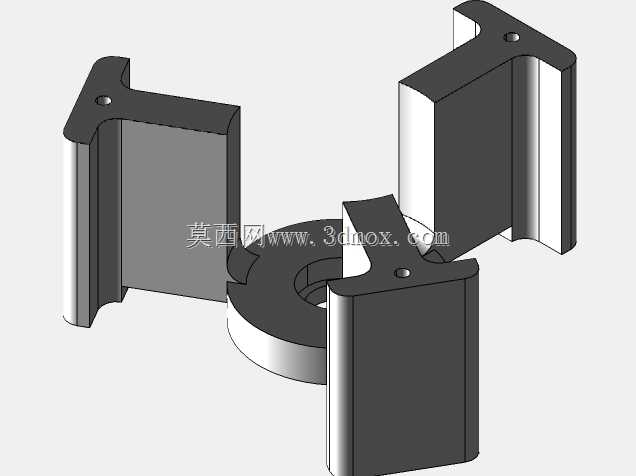

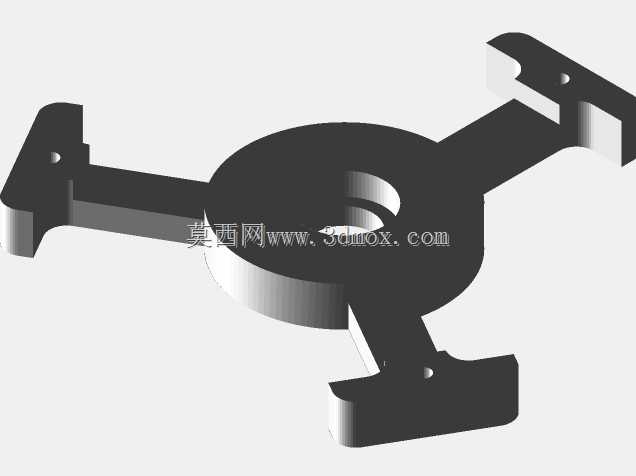

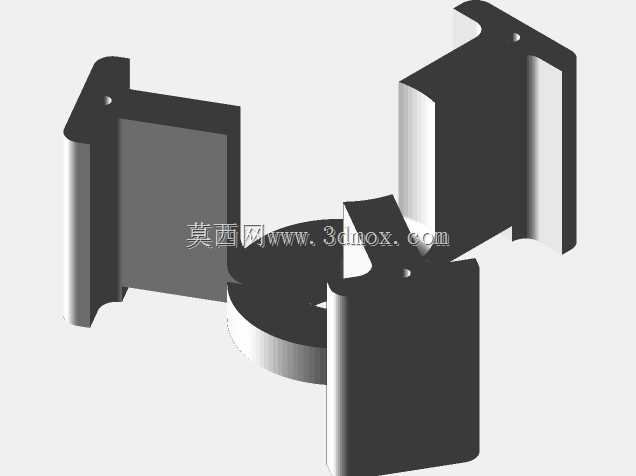

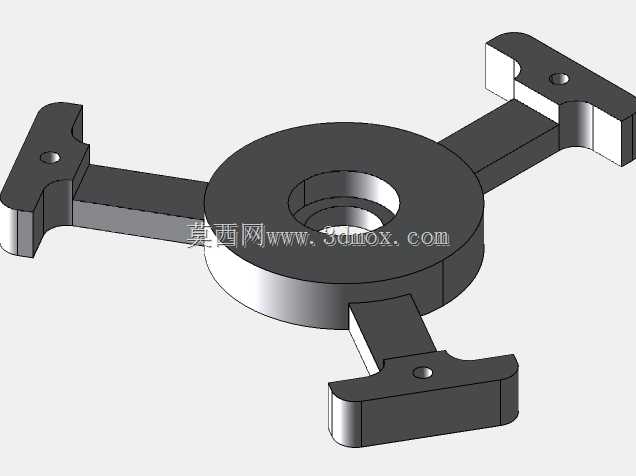

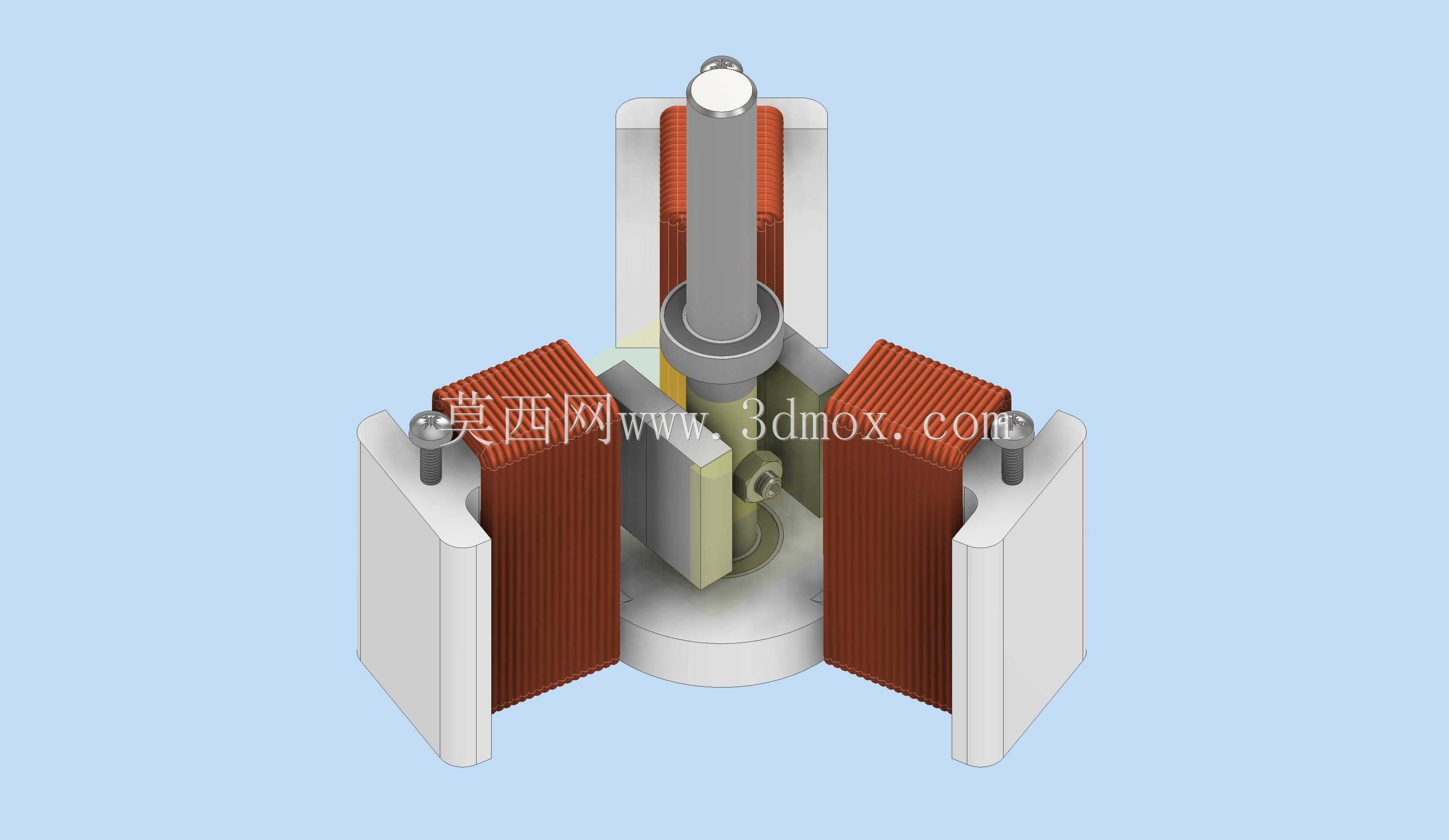

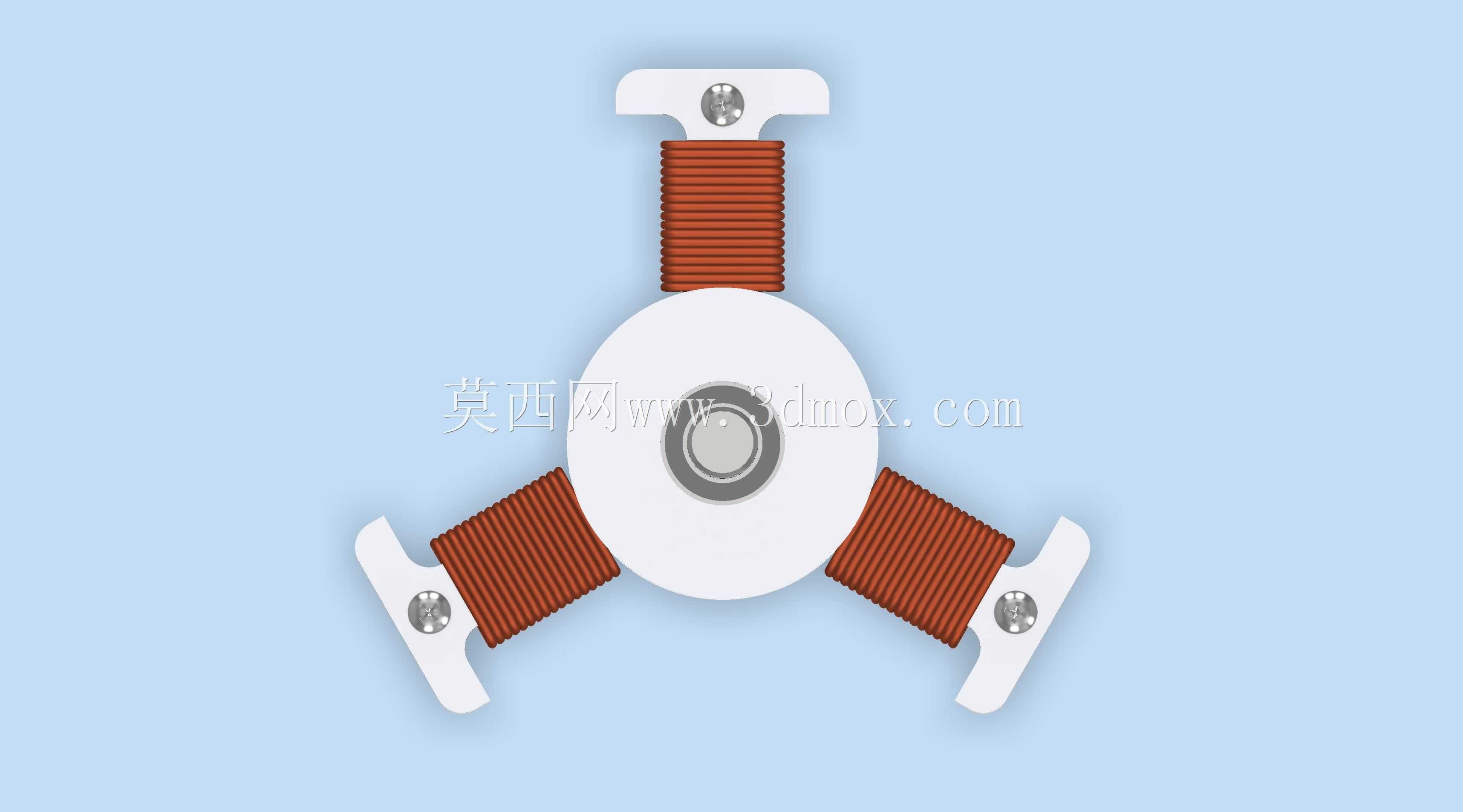

　　输出轴采用标准圆轴设计，可直接适配常规的小型联轴器、带轮等传动零件，轴向安装孔位预留了通用的螺丝固定位置，可直接固定在亚克力板、3D打印安装座等常见DIY基座上。结构设计上，线圈绕组的固定槽做了圆角过渡处理，避免绕线过程中划伤漆包线绝缘层，转子磁钢的安装位设置了限位挡边，可防止高速旋转过程中磁钢出现移位脱落的问题，输出轴与转子基座的配合采用过盈加卡槽的双重固定方式，可传递更大的输出扭矩，避免轴与转子之间出现打滑空转的情况。定子支架的三个支撑臂采用等角度120度分布，保证线圈通电后产生的磁场均匀作用于转子磁钢，降低转动过程中的扭矩波动，提升运行的平稳性。该结构可直接用于电磁学相关的教学演示，直观展示无刷直流电机的工作原理，

　　也可作为小型动力装置的核心部件，搭配对应的电调模块即可实现转速调节，满足不同DIY项目的动力需求，结构拆分逻辑清晰，各部件之间的装配关系简单，个人制作者无需复杂的装配工具即可完成整机组装，调试过程中可通过调整线圈匝数、磁钢牌号来适配不同的转速、扭矩输出需求，适配多种小型DIY项目的使用要求。
