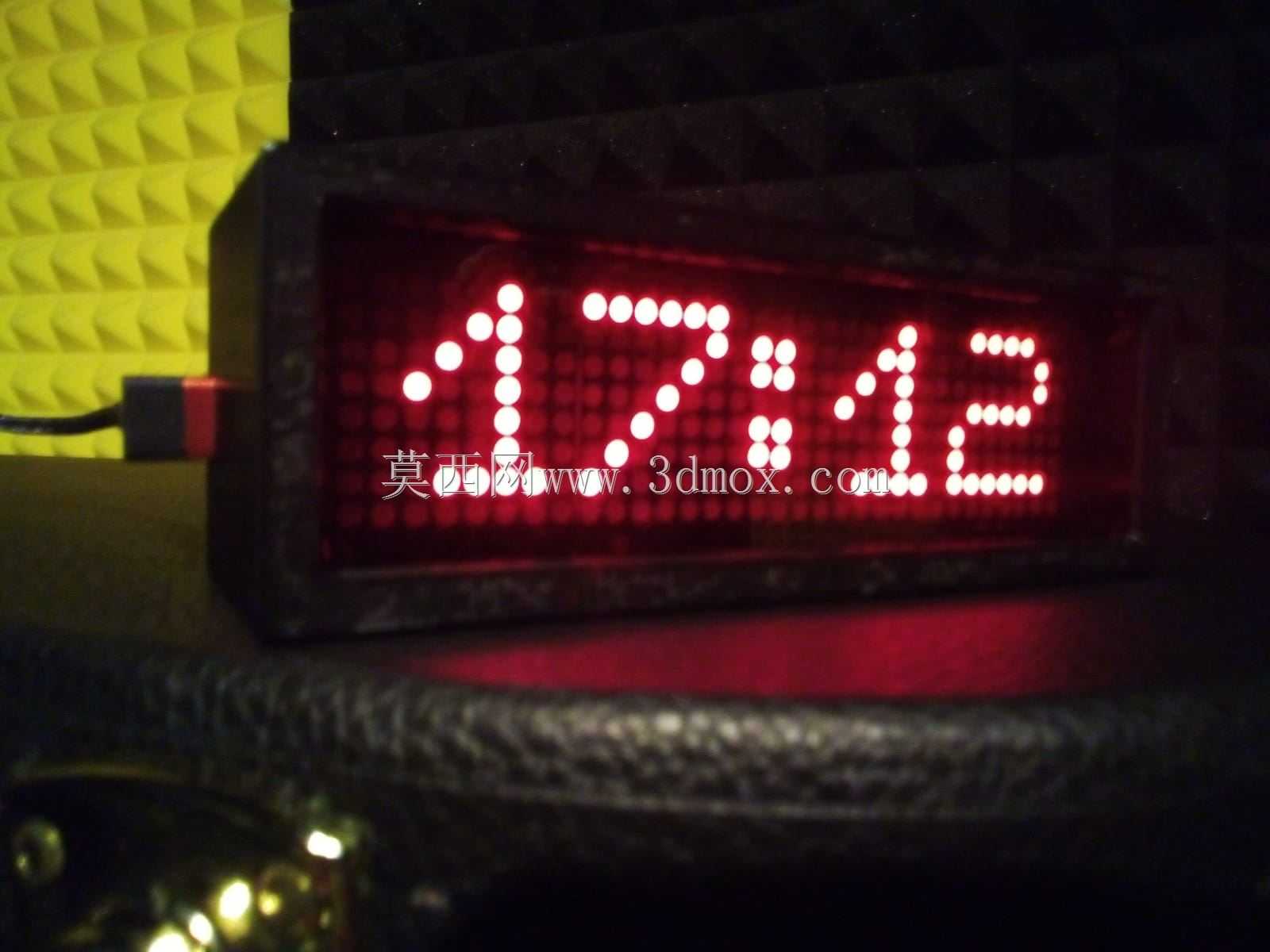

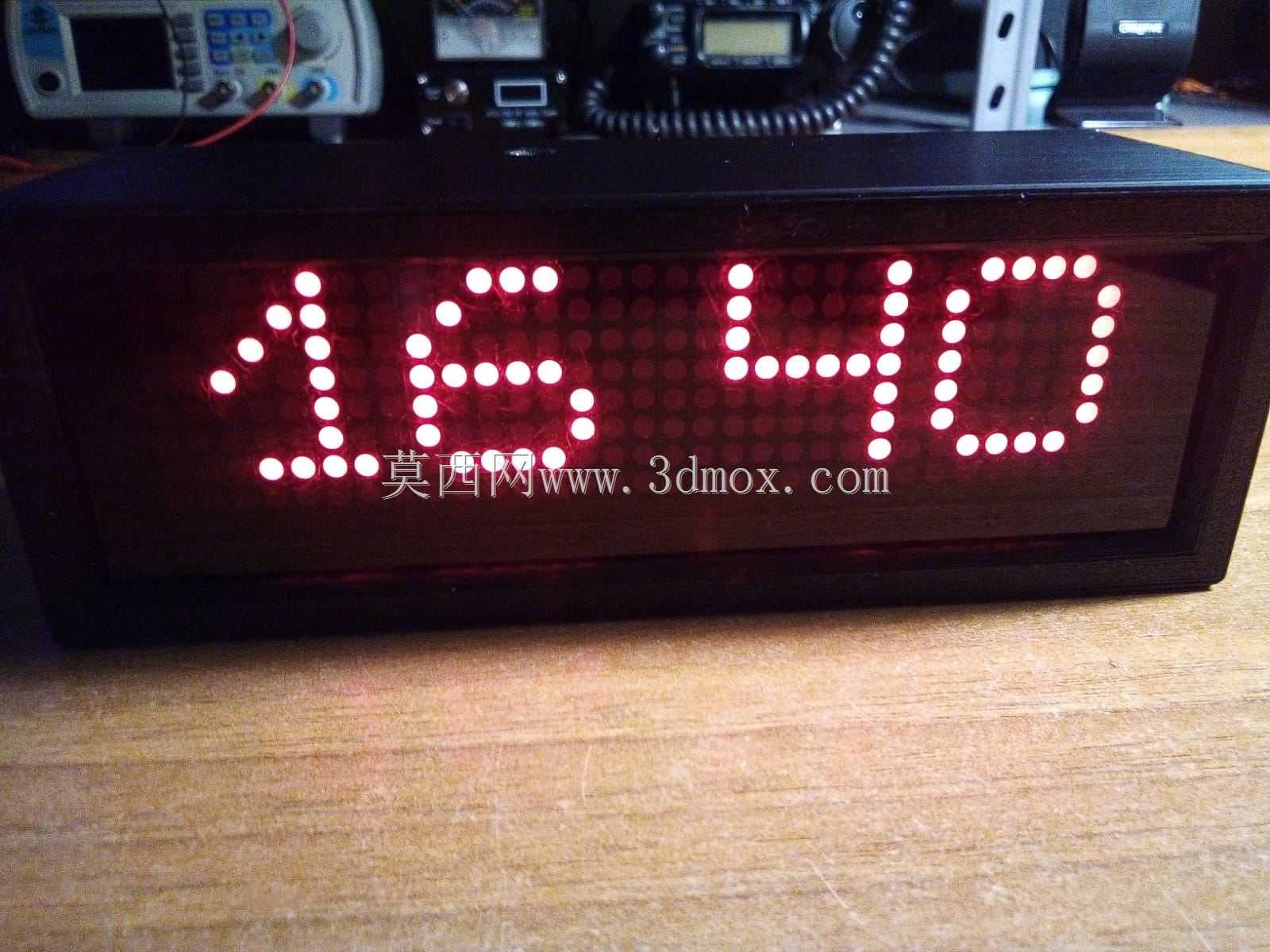

Arduino ESP32数字时钟外壳盒体结构

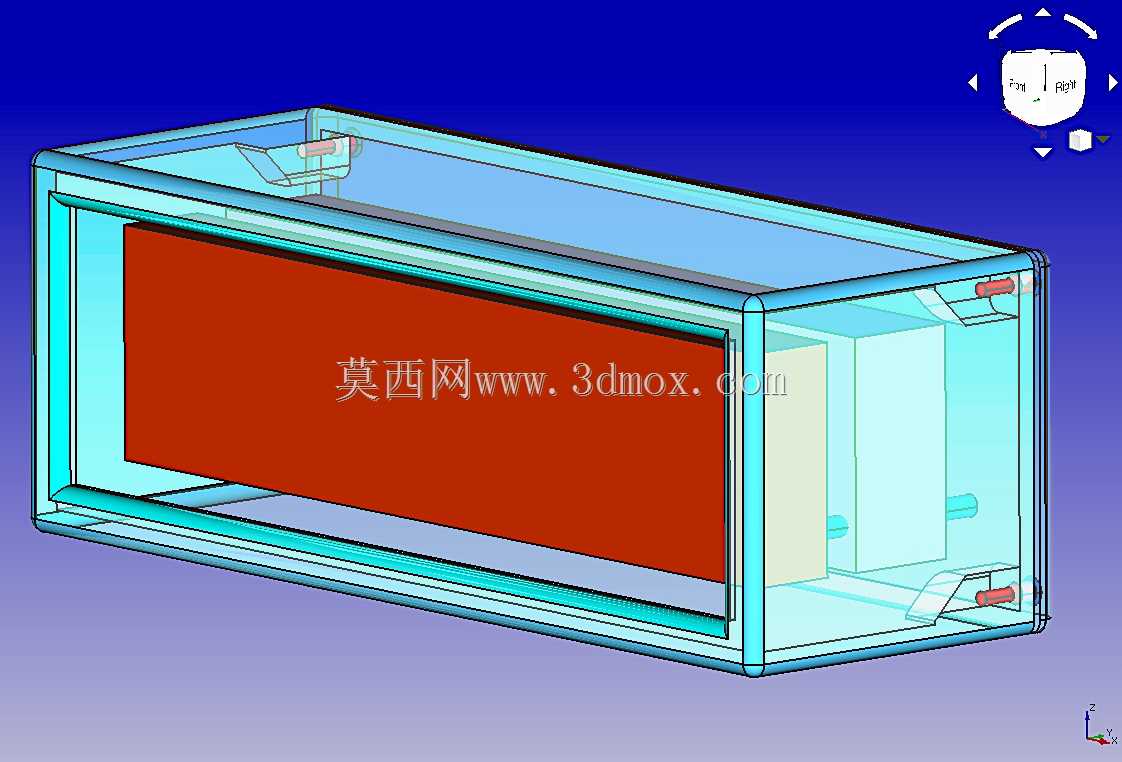

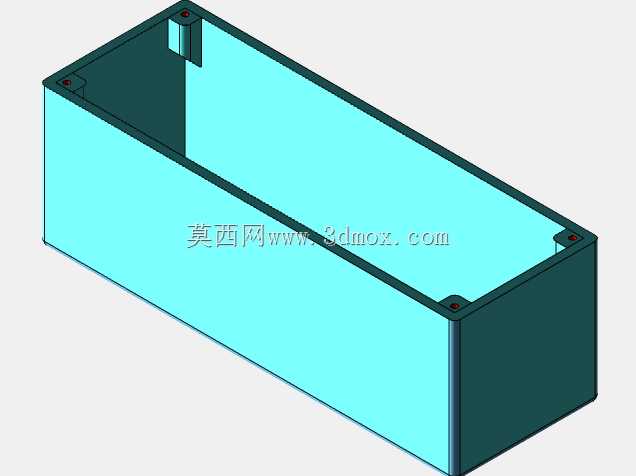

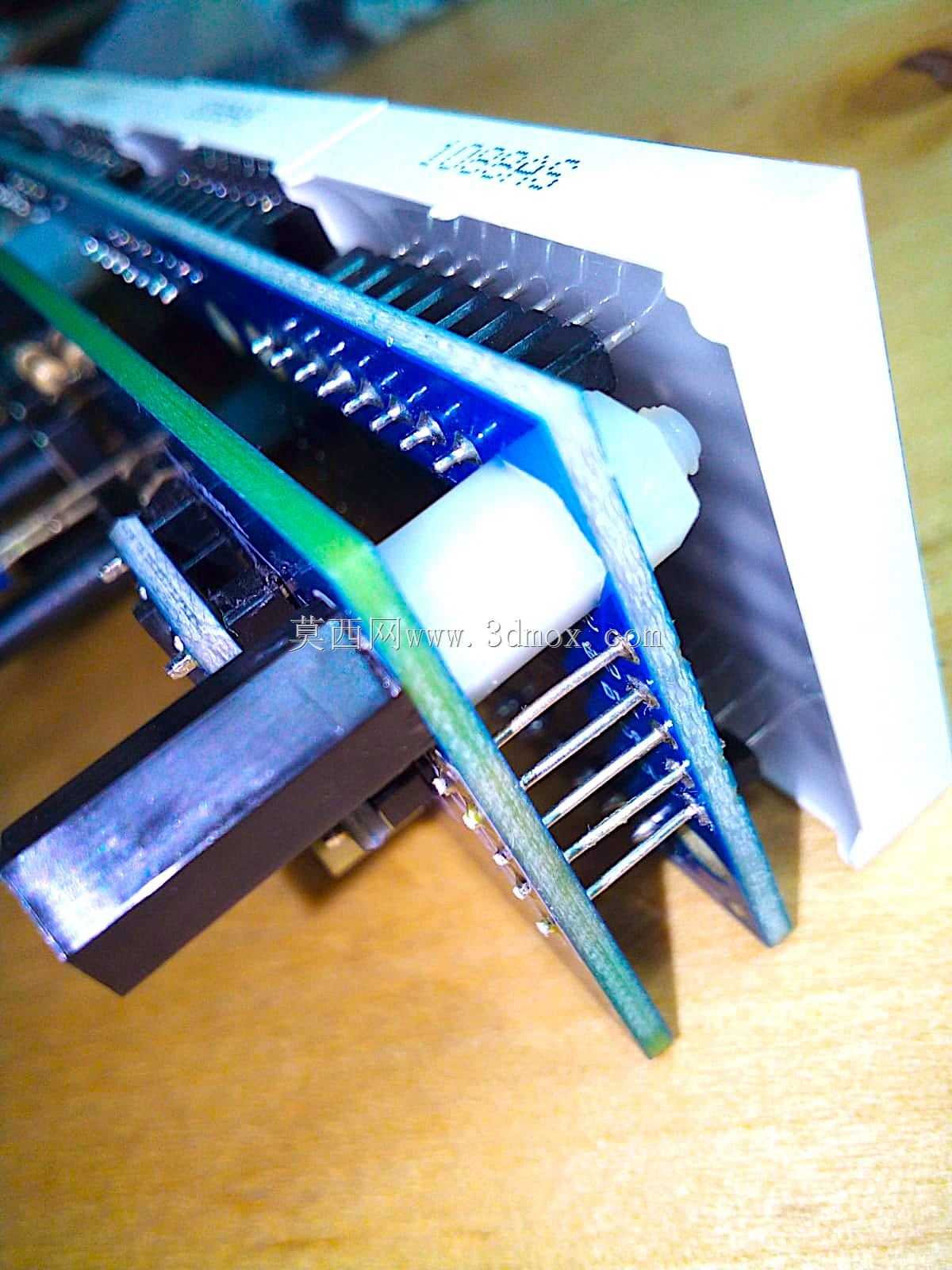

　　这款盒体结构主要面向嵌入式电子开发场景，用于承载Arduino Nano ESP32主控搭配MAX7219驱动的8x32 LED点阵数字时钟，可直接应用于桌面小型数码显示装置的外壳防护，也可作为同尺寸点阵显示类小型电子设备的外壳参考结构。从实际使用需求出发，盒体采用分体式设计，包含主腔体与后盖两部分，主腔体预留了点阵显示屏的安装窗口，窗口边缘做了贴合显示屏边框的限位台阶，可直接将点阵模块卡入台阶定位，无需额外打胶即可固定显示面，避免显示区域出现偏移漏光的问题。主腔体内部设置了多组定位柱与卡扣结构，分别对应ESP32主控板、MAX7219点阵驱动模块的安装孔位，安装时可直接将电路板对准定位柱卡入，省去螺丝固定的工序，

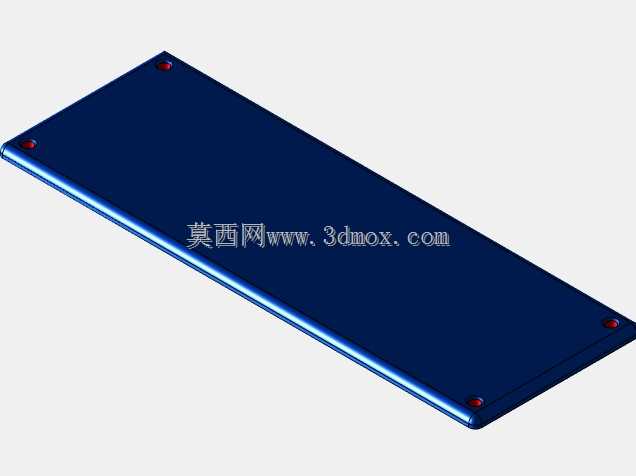

　　同时内部预留了走线空间，可容纳杜邦线连接主控与显示模块、供电线路，不会出现线路挤压弯折导致的接触不良问题。设计时充分考虑了3D打印加工的工艺特性，所有转角处均做了圆角过渡，避免打印过程中出现翘边问题，壁厚均匀控制在1.5mm，既保证壳体的结构强度，又能减少打印耗材的使用，同时壳体边缘没有尖锐棱角，日常拿取使用时不会划伤手部。后盖与主腔体采用卡扣式连接，在主腔体的三个侧壁内侧设置了楔形卡扣，后盖对应位置做了卡扣让位槽，安装时对准槽位推入即可完成扣合，需要检修内部电路时可直接撬开卡扣拆开，无需借助额外工具，后盖表面预留了细小的散热缝隙，可保证主控模块长时间运行时的热量散出，避免内部积热导致元器件工作不稳定。

　　盒体的外部尺寸完全适配内部元器件的安装边界，长度方向刚好覆盖8x32点阵模块的长度加上主控板的安装空间，宽度与高度方向预留了0.2mm的安装公差，保证打印完成后所有元器件都能顺利装入，不会出现尺寸过紧无法装配的问题，同时主腔体的显示窗口边缘做了0.3mm的下沉设计，可在窗口位置粘贴透明亚克力片，保护点阵显示屏表面不受灰尘、磕碰损伤。这类小型电子外壳结构在个人DIY开发、小型数码产品打样阶段应用十分广泛，结构设计时优先考虑装配便捷性与加工可行性，不需要复杂的模具即可快速制作出实物，可直接用于功能验证阶段的样机装配，也可根据实际使用需求调整内部定位柱的位置，适配不同尺寸的主控板与显示模块，拓展用于其他小型桌面电子装置的外壳防护。
