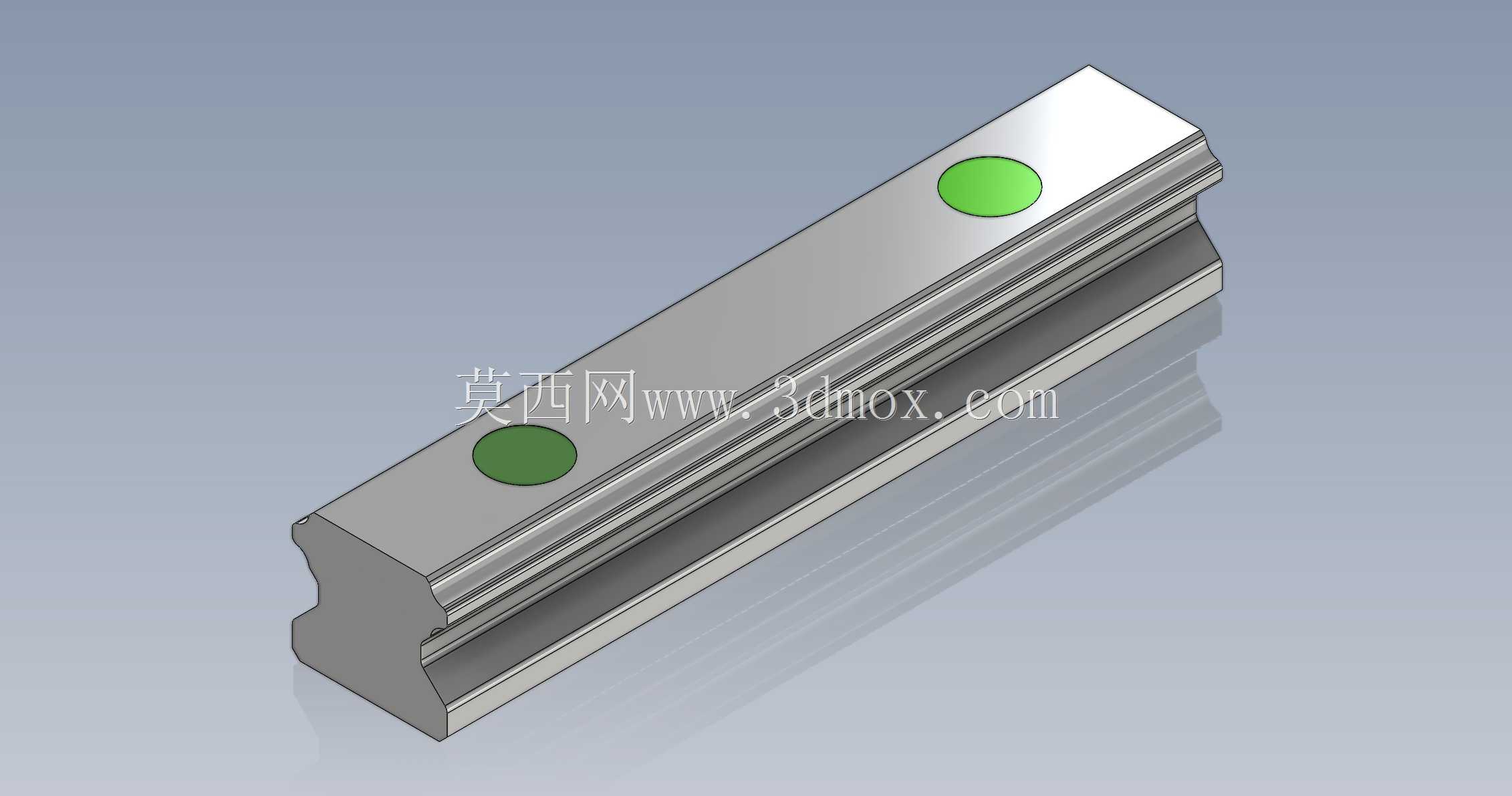

HGR20-R直线导轨工业传动导向构件

　　在数控加工设备、自动化输送线、精密检测平台这类需要高精度直线往复运动的场景里，直线导轨是核心的导向承载构件，HGR20-R型号的导轨属于20规格滚柱直线导轨系列，主要承担滑座的运动导向、负载承载作用，可抵消运动过程中的倾覆力矩、径向与反径向载荷，保障运动部件沿既定轨迹做平稳的线性位移。从结构设计来看，这款导轨采用一体化轧制钢质基体，导轨截面为对称式工型变体结构，两侧加工有高精度的滚道圆弧面，滚道轮廓经过精密磨削加工，表面粗糙度控制在合理区间，可与配套滑块内的滚动体形成低摩擦滚动副，相比传统滑动导轨摩擦阻力降低70%以上，低速运动时无爬行现象，能满足微米级进给的精度要求。导轨本体上预留的沉头安装孔为等距排布，

　　孔位公差严格匹配通用安装标准，安装时可通过内六角螺栓直接将导轨固定在设备安装基准面上，沉孔设计可保证螺栓头部完全埋入导轨基体，不会突出导轨表面干涉滑块运动，安装基准侧的导轨侧面加工有高精度定位边，装配时可通过打表校正定位边直线度，保障整根导轨的安装平行度误差控制在每米0.02mm以内。从安装边界来看，该型号导轨单根标准长度可根据设备行程需求裁切，导轨宽度为20mm规格，安装孔距符合行业通用尺寸，相邻安装孔中心距为60mm，端距可根据实际安装需求调整，导轨总高度与配套滑块的组合高度匹配常规20规格线性传动系统的安装尺寸，无需额外加工转接板即可直接替换同规格其他品牌导轨，降低设备改造成本。在实际应用中，这类导轨常搭配同型号滑块使用，

　　可根据负载大小选择单滑块、双滑块或多滑块组合安装，在立式车床的刀架进给系统、CA6140车床的数控改造进给单元、自动化点胶设备的运动轴、3C检测设备的平移平台上都有广泛应用，其刚性表现可满足金属切削过程中的切削负载承载需求，密封结构可阻挡切削碎屑、切削液进入滚道内部，延长导轨的维护周期。建模过程中严格按照实物尺寸还原了导轨的滚道轮廓、安装孔倒角、端部安装避让结构，所有配合面的尺寸公差都按照实际加工公差带设置，可直接用于设备的虚拟装配、干涉检查，也可作为选型阶段的三维参考模型，帮助设计人员快速完成传动系统的布局设计，核对安装空间是否存在干涉，提前预判装配过程中可能出现的尺寸匹配问题。
