梅赛德斯奔驰4141重型卡车底盘结构设计

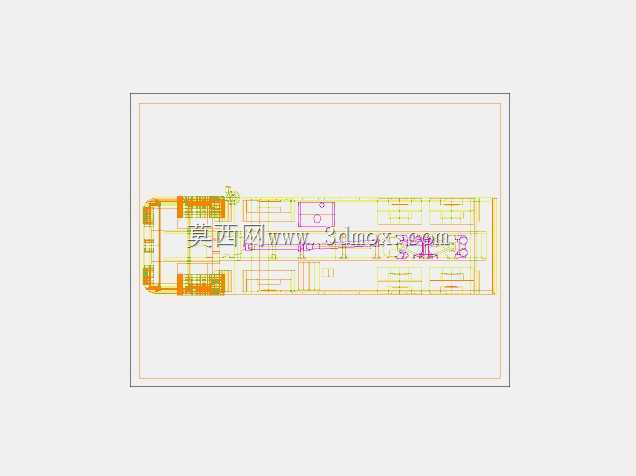

　　本次呈现的重型商用车底盘结构设计，针对干线重载物流、工程基建物料转运场景的实际使用需求完成，核心围绕梅赛德斯奔驰4141车型的底盘承载框架做全参数化三维还原，覆盖车架主梁、安装点位、附属部件挂载位的全部结构细节。从实际工程落地的角度看，这类重载卡车的底盘设计首先要平衡承载能力与整备质量的矛盾，主梁采用变截面槽型钢结构，在轴距分布的载荷集中区域做局部加厚处理，对应悬架安装位、动力总成挂载点、转向机构固定位都预留了标准化的安装孔位，孔位公差按照商用车装配的通用要求设定，可直接对接通用商用车零部件的安装接口。设计过程中优先考虑了实际运维的便利性，底盘两侧的管线排布预留了足够的检修空间，燃油箱、储气筒、

　　蓄电池组的挂载位置避开了底盘下方的易磕碰区域，同时平衡了左右两侧的轴荷分布，避免长期偏载导致的车架疲劳变形。车架的整体宽度按照重型商用车的通用道路行驶限界设定，整车外廓尺寸满足公路货运的合规要求，轴距参数匹配多轴重载的载荷分配逻辑，转向轮的最大转角预留量满足厂区、工地等狭窄场景的转弯半径需求。从结构强度的设计思路来看，整个底盘框架采用分层承载的逻辑，主梁承担纵向的弯曲与扭转载荷，横梁采用箱型截面结构连接左右主梁，分散局部集中载荷，对应上装部分的安装位在车架上平面预留了统一的螺栓固定阵列，可适配栏板货箱、自卸上装、冷藏厢体等多种不同的上装模块，不需要对底盘主梁做二次打孔修改，降低改装环节的结构损伤风险。

　　底盘前部的发动机安装位采用三点悬置的固定结构，可缓冲动力总成运行时的振动传递，避免振动长期传导至车架导致的连接紧固件松动；中后部的悬架安装位对应重载钢板弹簧的固定座做了局部加强，加强筋的走向完全匹配载荷传递路径，在不额外增加过多整备质量的前提下提升局部结构强度。管线布置的设计上，制动管路、电气线束、燃油管路分别走独立的固定卡槽，不同介质管路之间预留足够的安全间隙，避免行驶过程中管路相互摩擦导致的破损泄漏，所有管路的固定卡扣间距按照商用车振动测试的通用标准设定，在长期颠簸工况下也不会出现管路移位的问题。针对工程场景的使用需求，底盘的最小离地间隙满足非铺装路面的通过性要求，前后保险杠的安装位预留了防护装置的固定接口，

　　可根据使用场景加装防撞护杠、作业装置等附属部件。整个三维结构的建模过程严格按照实车的装配关系搭建，所有部件的连接逻辑完全还原实车的装配工艺，可直接用于商用车结构教学、改装方案验证、零部件匹配设计等场景，结构设计中规避了很多早期重载卡车底盘常见的应力集中问题，在横梁与主梁的连接位置采用圆弧过渡结构，减少长期交变载荷下的疲劳开裂风险，对应底盘上的各类传感器、阀类部件的安装位都做了定位标识，方便后续做电气系统的匹配设计。
