HGH15型直线导轨滑块三维结构设计

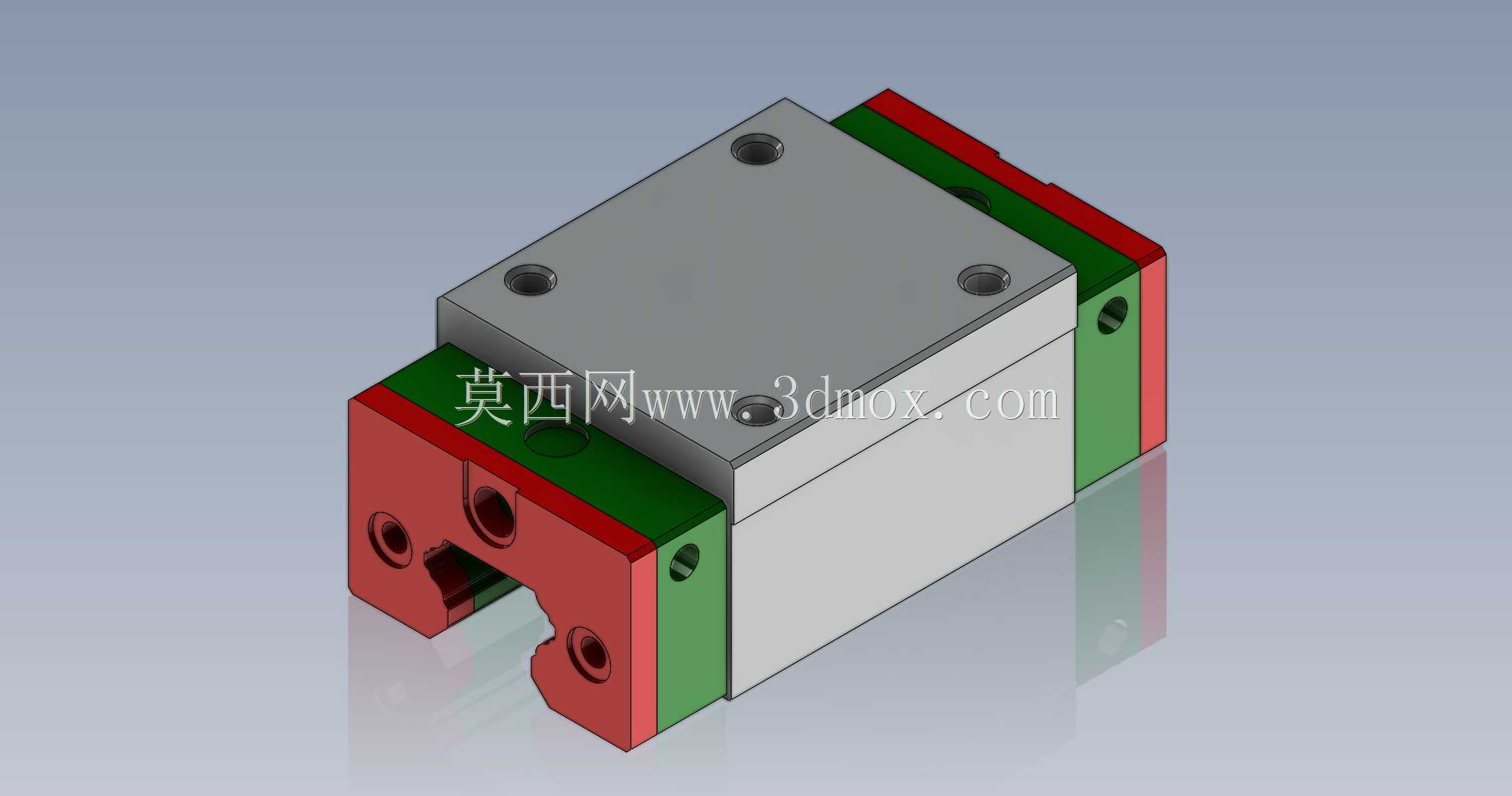

　　这款HGH15规格的直线轨道滑车，也就是行业内常说的线性导轨滑块，是直线往复运动传动场景里的核心承载部件，在各类需要高精度直线位移的设备中应用极广，小到桌面级3D打印机的运动轴、小型点胶设备的位移平台，大到数控车床的进给轴、自动化生产线的移栽模组、工业机械手的行走轴，都能见到同结构滑块的身影。从结构设计来看，这款滑块采用四方型标准本体结构，本体上预留的四个安装沉孔，完全匹配15规格直线导轨的通用安装孔距，安装时可直接通过内六角螺栓将滑块固定在移动负载台面上，不需要额外加工转接板，能大幅缩减装配环节的加工与调试工作量。滑块两侧的端盖结构集成了密封刮屑与油嘴安装位，日常维护时可直接通过端盖上的油嘴注入润滑脂，

　　润滑脂会顺着本体内部的流道进入滚珠循环轨道，持续为滚动接触部位提供润滑，端盖外侧的密封胶条可以在滑块往复移动时刮除导轨表面附着的切屑、粉尘、冷却液残留，避免硬质杂质进入滚道造成滚珠划伤、导轨表面点蚀，有效延长整套直线传动副的使用寿命。滑块内部采用四列滚珠圆弧接触设计，这种结构可以同时承受径向载荷、两个方向的反径向载荷以及一定的倾覆力矩，相比两列滚珠的滑块结构，在同等安装尺寸下承载能力提升40%以上，能满足多数中等负载工况的使用需求。从安装边界来看，这款滑块适配宽度15mm的标准直线导轨，滑块本体的总宽度、总长度、安装孔中心距都严格遵循通用互换尺寸标准，只要是同规格的标准直线导轨，不需要额外修配就能直接装配使用，互换性极强。

　　在做设备结构设计时，选用这款滑块需要注意预留足够的安装空间，滑块两侧端盖突出本体的部分要和周边的钣金护罩、管线拖链留出至少2mm的安全间隙，避免设备运行过程中滑块移动时和周边部件发生剐蹭干涉；同时要根据负载的重心位置核算倾覆力矩，如果负载重心偏离滑块中心距离过大，需要考虑加宽滑块规格或者采用双滑块并排安装的布局，避免局部载荷过大造成滚珠过早磨损、运行精度下降。滑块的回流槽结构做了圆弧过渡优化，能减少滚珠在循环换向时的撞击与卡顿，让滑块在高速移动时保持更低的运行噪音与更平稳的运动状态，即使在每分钟30米的移动速度下，也不会出现明显的振动与异响，完全可以满足多数自动化设备的高速位移需求。
