HGR15-R滚柱重载直线导轨三维结构

　　在数控车床、立式加工中心这类金属切削设备的进给轴设计中，直线导轨的选型直接决定了整机的动态响应速度与切削刚性，HGR15-R作为15规格的滚柱型直线导轨，常被布置在中小型CA系列车床的X向进给拖板下方，承担刀架横向进刀时的导向与负载承载作用。区别于同尺寸滚珠导轨的点接触受力形式，该款导轨采用滚柱作为滚动体，线接触的受力特性让其在同等安装截面下能承受更大的垂直切削力与倾覆力矩，适配钢件断续切削、端面重切削这类负载波动较大的加工场景，避免进刀时出现导轨弹性形变导致的让刀、振纹问题。

　　从结构设计逻辑来看，导轨本体采用淬硬轴承钢整体磨削成型，滚道面经过高频淬火处理后硬度可达HRC58-62，表面粗糙度控制在Ra0.4以内，保证滚动体运行时的顺畅度与长期耐磨性能。导轨截面为对称式矩形结构，两侧的滚道面采用哥特式圆弧截面设计，滚柱与滚道的接触角设置为45度，可同时承受上下、左右四个方向的额定负载，安装时无需额外调整侧向预压，仅通过螺栓将导轨锁紧在床身安装基准面即可保证导向精度，大幅降低现场装配的调试难度。导轨上预制的两个沉头安装孔为标准15规格导轨的通用孔距，孔位公差严格控制在±0.02mm范围内，与床身预制的螺纹孔完全匹配，安装时可通过孔位快速定位，避免导轨安装时出现侧向偏移导致的运行卡滞问题。

　　在实际设备装配场景中，该款导轨的安装边界需要重点关注：导轨总长度可根据设备行程需求裁切，但端部距离最近安装孔的尺寸不能超过孔距的1/2，否则导轨端部锁紧力不足，长期运行后容易出现导轨翘起、精度走失的问题。导轨与滑块配合时，需要提前在滚道内涂抹足量的锂基润滑脂，初始润滑填充量需填满滚道与滑块内腔的1/3空间，避免首次运行时出现干摩擦导致的滚道拉伤。针对车床加工时切削液、铁屑飞溅的工况，导轨两端可配套加装刮屑板与密封端盖，阻止铁屑、切削液进入滚道内部，延长导轨的维护周期。

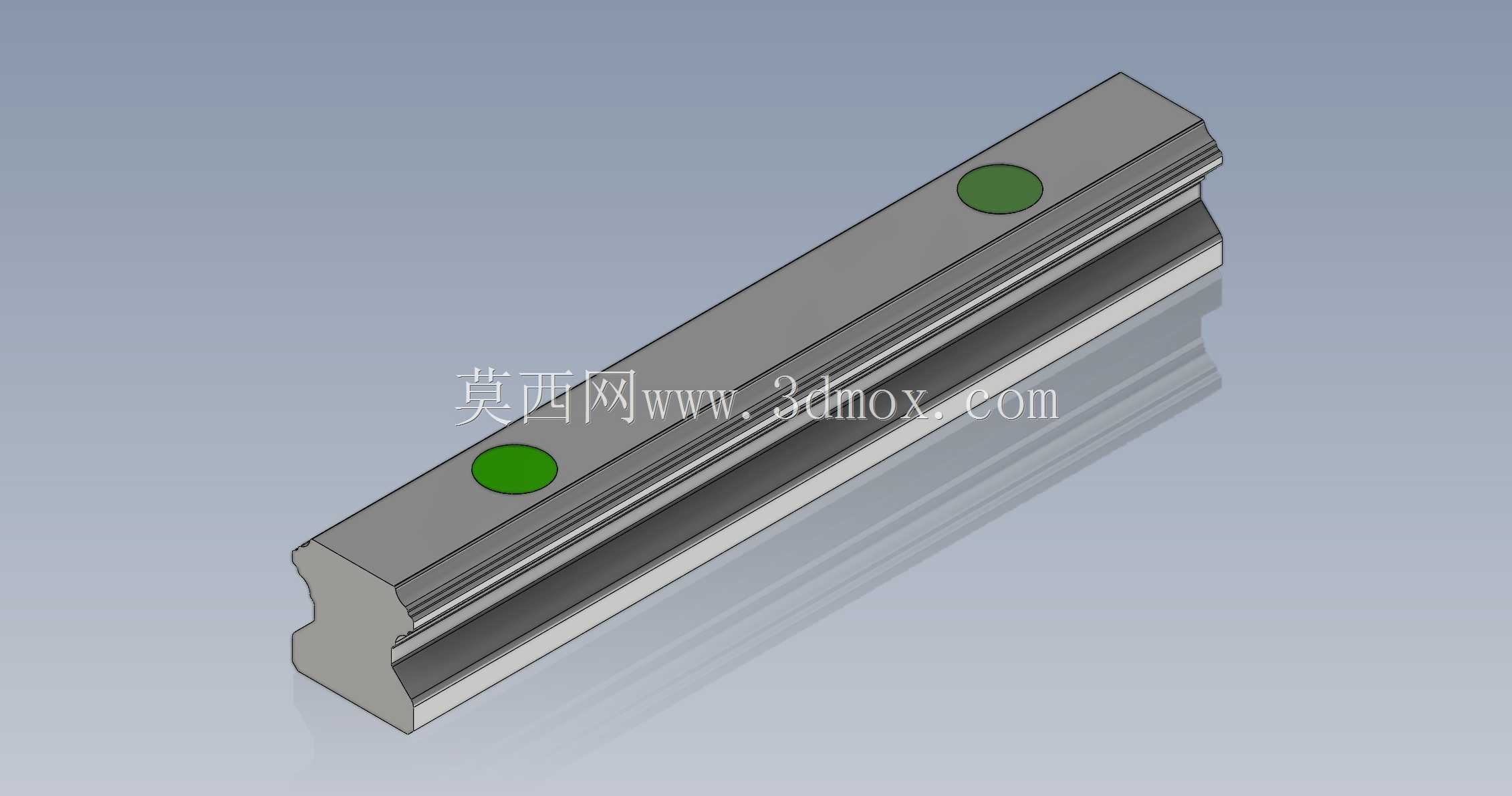

　　从三维建模的细节还原角度，该模型完整复刻了导轨的所有结构特征：包括滚道的圆弧轮廓、安装沉头孔的倒角尺寸、导轨端部的倒角过渡，甚至导轨底面的磨削纹理预留都做了对应处理，可直接用于设备的整机装配干涉检查、运动仿真模拟，也可作为选型时的尺寸参考依据，核对安装空间、孔位匹配度等关键参数，避免选型时出现尺寸 mismatch 导致的安装返工。在非标自动化设备的设计中，该款导轨也常被用于短行程的精密滑台、检测工位的平移机构，凭借高刚性、低摩擦阻力的特性，保证工位切换时的定位精度与运行平稳性，即使在频繁往复启停的工况下，也能保持长期的精度保持性，不会出现运行间隙增大的问题。
