CA6140车床用鼓形齿式联轴器结构

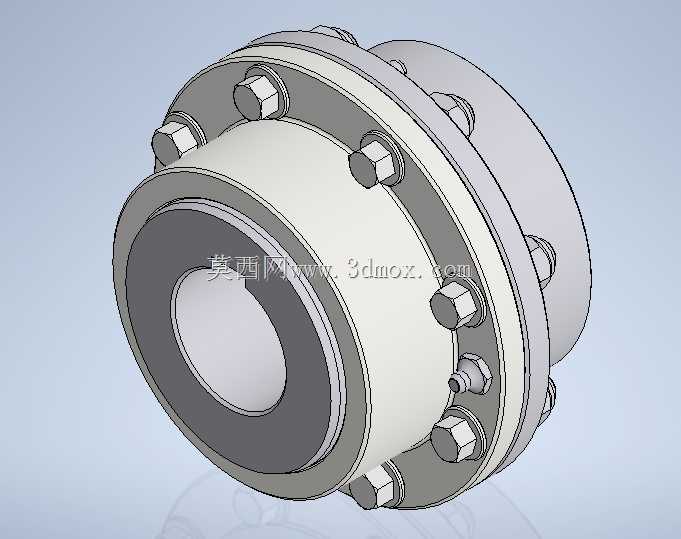

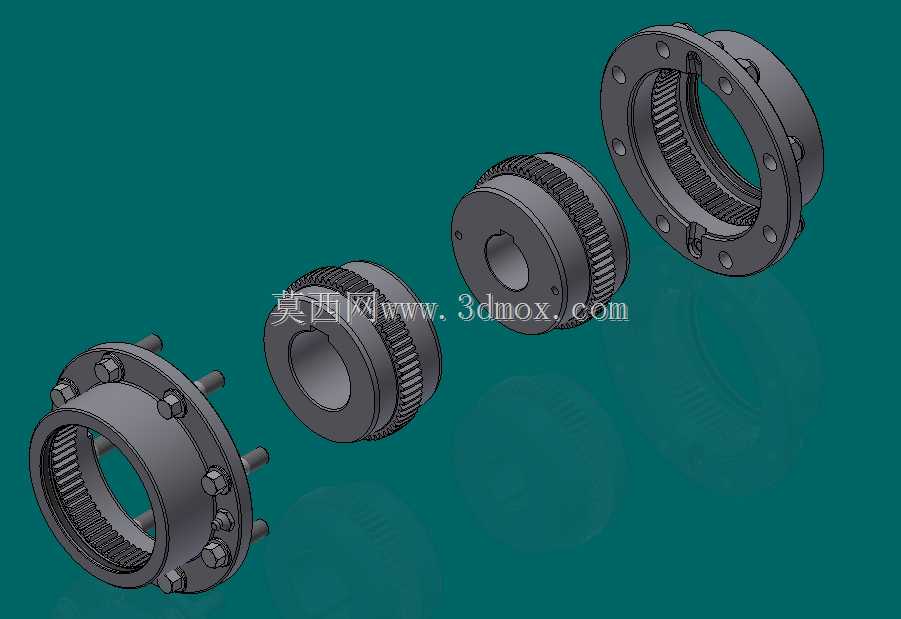

　　这款联轴器是为CA6140普通车床主轴箱与进给箱传动链路设计的鼓形齿式连接部件，主要用于补偿两根被连接轴之间的安装同轴度误差、运行过程中产生的径向与角向偏移，避免轴系因强制对中产生附加弯矩，延长轴承与传动齿轮的使用寿命。在车床实际运行场景中，主轴箱输出轴与挂轮箱输入轴之间的传动链路长期承受变载冲击，车削端面、外圆时的切削力波动会直接作用在连接部位，普通刚性联轴器无法抵消安装偏差带来的应力集中，很容易出现轴颈磨损、键槽崩裂的故障，而鼓形齿结构的齿侧留有合理间隙，齿面修形后可允许两轴存在一定的角向偏移，在传递额定扭矩的同时能缓冲切削过程中的小幅振动。从设计思路来看，整体采用内外齿啮合的结构形式，外齿轴套的齿顶加工成球面，

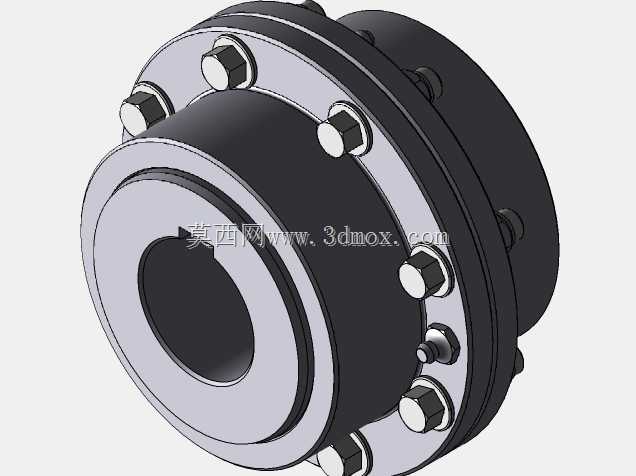

　　球面中心落在轴线上，内齿圈采用分体式结构，通过沿圆周均布的内六角圆柱头螺栓完成紧固，螺栓预紧力按照8.8级螺栓的许用应力计算，确保高速运转时连接法兰不会出现松动。齿面啮合参数按照GB/T 3480.5的齿轮强度标准校核，接触强度与弯曲强度均留有1.5倍以上的安全系数，可承受车床满负荷切削时的最大输出扭矩。安装边界方面，联轴器的最大外径适配CA6140车床箱体预留的安装空间，两端轴孔直径与对应传动轴的轴径采用过渡配合，键槽尺寸符合普通平键的国标要求，安装时无需对原有箱体结构进行二次加工，可直接替换原有老化损坏的连接部件。轴向尺寸预留了合理的窜动间隙，可适配轴系热胀冷缩产生的轴向位移，避免运行过程中出现顶轴现象。

　　外齿与内齿的啮合部位设计有注油孔，日常维护时可通过注油孔加注润滑脂，减少齿面磨损，延长部件的整体使用寿命。法兰连接面加工有定位止口，安装时可快速实现同轴度初定位，降低现场安装的调试难度，即使是经验不足的维修人员也能快速完成更换作业。整体结构没有冗余设计，所有零部件均采用常规机械加工工艺即可生产，外齿轴套可采用40Cr调质处理后齿面淬火，硬度达到HRC45-50即可满足耐磨要求，内齿圈采用45号钢正火处理，兼顾强度与加工成本，完全适配普通车床的维护备件需求。
