双屏太阳能跟踪支架结构设计方案

　　这款双屏光伏跟踪支架的结构设计，核心围绕户外分布式光伏电站的高效发电需求展开，区别于传统固定倾角支架，其可转动的支撑结构能够根据太阳方位角调整光伏板朝向，大幅提升单位面积光伏组件的发电效率。从实际应用场景来看，这类支架多用于中小型离网光伏供电系统、厂区分布式光伏补能站点、户外监测设备配套供电单元等场景，尤其适合用地紧张、需要最大化单立柱装机容量的安装环境，单根立柱即可承载两块并排布置的光伏组件，相比单组件立柱支架能减少近40%的基础施工量，降低现场安装的土建成本。

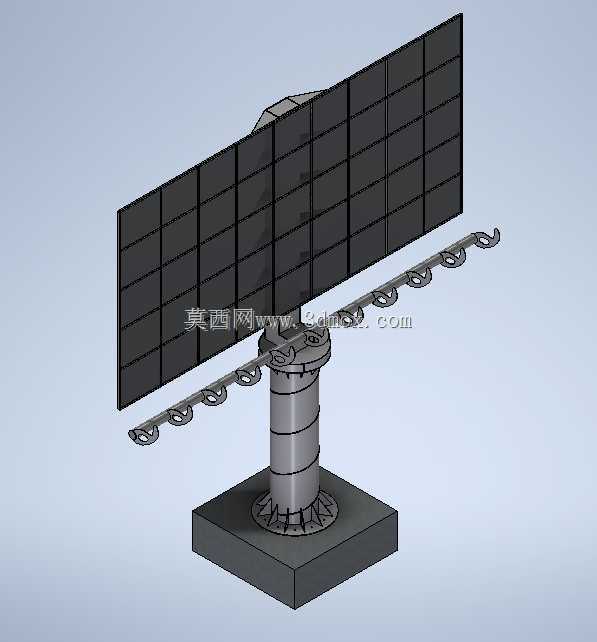

　　从功能特性上看，支架整体分为底部配重基础、立柱支撑段、回转驱动段、组件安装横梁四个核心部分。底部采用方形实心配重底座设计，无需现场浇筑混凝土基础，可直接放置在硬化地面或者预制配重块上，适配临时供电站点、可搬迁光伏系统的快速部署需求，底座与立柱之间采用法兰盘加筋板焊接结构，筋板沿立柱周向均匀布置8块，能够承受户外12级大风带来的倾覆力矩，避免支架在强风环境下出现倒伏变形。立柱采用分段式圆筒结构，上下段之间通过法兰连接，方便运输过程中拆分，也可根据安装现场的遮挡情况调整立柱总高度，适配不同的安装净高需求，立柱内部预留穿线空间，光伏组件的连接线可从立柱内部引至地面配电设备，避免线缆长期暴露在户外出现老化破损，也能减少线缆被外力破坏的风险。

　　回转驱动段集成在立柱顶端，采用蜗轮蜗杆式回转支承结构，具备自锁特性，当调整到指定角度后可自动锁止，无需额外的制动机构，驱动端可适配步进电机或者电动推杆，实现自动跟踪太阳角度的功能，也可根据成本需求选择手动调节结构，适配无供电条件的偏远地区安装场景。组件安装横梁采用悬挑式设计，向立柱两侧对称延伸，每侧横梁上预留多组成排的安装挂钩，挂钩采用折弯成型的不锈钢材质，可适配不同边框厚度的标准光伏组件，安装时只需将组件边框卡入挂钩后用紧固件锁紧即可，无需在现场对横梁进行钻孔加工，大幅提升现场安装效率，横梁的悬挑长度经过受力校核，在满装组件的情况下，横梁端部的挠度不超过长度的1/500，避免组件长期受弯出现边框变形、玻璃碎裂的问题。

　　设计过程中，首先对支架的整体受力进行了有限元仿真，模拟自重、风载、雪载等不同载荷组合下的结构应力分布，对立柱壁厚、横梁截面尺寸、筋板厚度进行了多轮优化，在保证结构强度满足户外使用要求的前提下，尽可能降低整体材料用量，控制产品的制造成本。安装边界方面，单套支架的底部底座尺寸为1200mm×1200mm，安装时需要预留周边至少800mm的操作空间，方便后期对回转机构进行维护保养，支架的总高度可在1800mm到2800mm之间调整，双组件安装后的总宽度为3200mm，安装时需要保证组件在转动范围内无遮挡物，避免影响跟踪转动或者造成组件磕碰。另外，所有外露的结构件都采用热镀锌表面处理，紧固件采用不锈钢材质，能够适应户外高湿、高盐雾的腐蚀环境，整体结构的设计使用寿命不低于25年，匹配光伏组件的全生命周期使用需求，后期维护仅需定期对回转支承加注润滑脂即可，维护成本极低。
