卧式单级离心泵整机结构三维造型

　　该套三维造型围绕卧式单级离心泵的完整主机展开，泵壳、进出口法兰、轴承组件、轴伸端、支承脚、密封压盖及联接紧固件均按装配关系搭建，适合在流程工业配套、管路输送系统校核和设备布置阶段作为结构参考。从现场使用角度看，这类泵常见于清水输送、循环冷却、给排水、轻度腐蚀性介质输送以及工业流程中的增压环节，泵体承担把叶轮机械能转化为流体压力能的作用，轴承部件则保证主轴在长期旋转下保持稳定的径向与轴向位置。

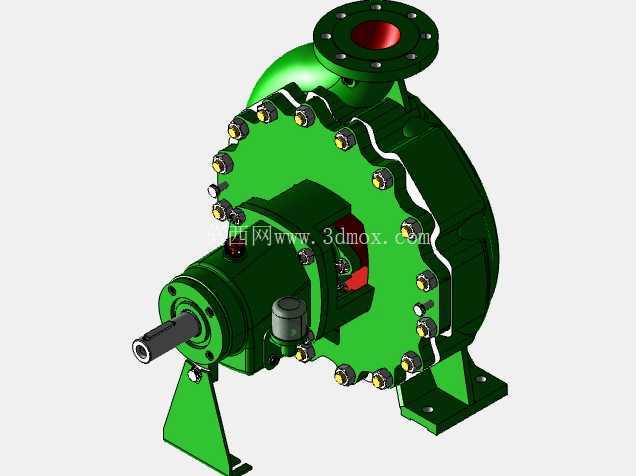

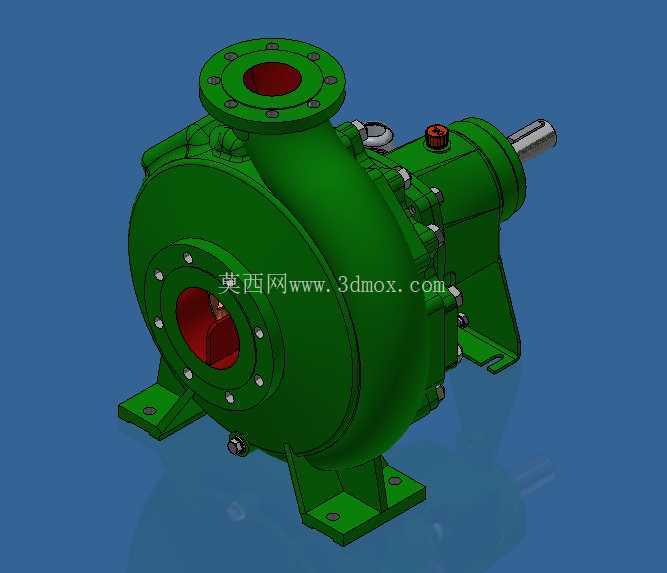

　　模型的外形以蜗壳式泵体为核心，前侧较大的圆形法兰对应吸入口，顶部向上延伸的法兰对应排出口。吸入口法兰端面布置有均布螺栓孔，便于与入口管路对中；排出口法兰同样保留完整孔位和密封面，能够在三维布置中直接检查管道走向、阀门间距和检修空间。蜗壳外轮廓由大曲率回转体与扩散流道组成，外部加强过渡区较厚，既反映铸件壁厚变化，也体现泵体在承压工况下对刚度的需求。泵壳中分面附近的螺栓、螺母和定位销按圆周方向分布，建模时保留了真实装配层次，可用于观察泵盖压紧、壳体对中和拆卸顺序。

　　支承结构采用两侧下伸泵脚，脚面开设安装孔，用于将整机固定在混凝土基础或钢制底座上。泵脚与蜗壳下部形成宽大过渡，能够降低运行振动向基础传递时的局部应力。在设备布置时，需要重点核对泵脚孔距、底脚到轴中心线高度、吸入口与排出口相对方位，以及轴伸端与联轴器、电机或皮带轮之间的同轴空间。轴伸端位于轴承体外侧，圆柱轴段、键槽区域和端盖轮廓均有体现，设计人员可据此判断联轴器装入长度、护罩覆盖范围和拆装时拉出器的操作空间。

　　轴承体部分位于泵体后侧，外形呈分段圆筒结构，内部用于容纳轴承、润滑腔和密封相关零件。外部可见轴承压盖、调节螺钉、油位或注油相关小结构以及连接螺栓，这些细节虽然体积不大，但对维护路径影响明显。实际选型与布置时，轴承体上方和侧方应预留加注润滑脂、检查温升、拆卸端盖的空间；若泵组靠近墙体或管廊，轴端与轴承体周围不能被管道和支架遮挡。模型中红色小盖体和顶部接口等特征，也有助于识别排气、注油或辅助接管位置。

　　泵腔与轴承部件之间的隔离区域是结构设计的重点。离心泵在运行时，介质侧存在压力，轴穿过泵壳处必须设置密封结构。三维模型通过泵壳与轴承体之间的压盖、螺栓和阶梯轴段表现出密封安装空间，可用于讨论填料密封或机械密封的替换边界。对于含颗粒、高温或易汽化介质，密封腔尺寸、冲洗孔位置和压盖形式都会影响可靠性；在建模评审时，应把该区域与叶轮螺母、泵盖内腔和轴套长度联动检查，而不能只看外部外形。

　　从设计思路上看，整机造型强调承压壳体、旋转轴系和基础支承三条主线。蜗壳负责流道收集与压力维持，进出口法兰负责管路载荷传递，泵脚负责把整机重量和运行载荷导入基础，轴承体则为轴系提供旋转约束。各部件之间通过止口、法兰面和螺栓组实现定位，装配时先保证泵壳与泵盖的同轴关系，再控制轴承体与轴的同心度，最后通过联轴器找正使泵轴与驱动轴保持一致。模型中多处螺栓孔和凸缘并非装饰特征，而是在检修时决定工具可达性、密封压紧顺序和部件互换性的关键结构。

　　在安装边界方面，除了主机本体占位，还应在三维工厂设计中为吸入管路留出直管段，避免弯头、阀门过近造成进口流场紊乱；排出管路应考虑止回阀、闸阀和支吊架位置，防止管道重量直接压在泵法兰上。泵脚周围需要预留二次灌浆、地脚螺栓紧固和垫铁调整空间；轴伸端应保留联轴器拆装距离，后侧轴承体处应保留足够的维护通道。起吊时，蜗壳、轴承体和泵脚的外形差异也决定了吊点不能随意选取，必须按整机重心和吊装工艺设置吊耳或吊带位置。

　　对于结构设计人员，该模型可用于检查铸件外形、法兰方位、螺栓干涉、底座匹配和维护空间；对于选型人员，可借助完整外形理解卧式离心泵与电机、底座、管路之间的配套关系；对于三维建模从业者，模型中回转体、法兰阵列、蜗壳曲面、筋板过渡、紧固件装配和多零件层级都具有较强的练习价值。整体造型没有把泵简化为单一外壳，而是保留了泵体、轴系、支承和密封区域之间的工程关系，能够较真实地服务于泵组布置、装配评审和结构表达。
