流体管路用鼠笼式混流结构件

　　在工业流体输送管网的支路调压、多股介质掺混工位，这类鼠笼式结构的混流部件常作为减压阀组的核心配套元件使用，区别于传统孔板类节流混流件，它的结构设计更侧重介质通过时的流态稳定性，避免节流后出现紊流引发的管路振动、噪音超标问题。从实际工况适配来看，这类部件多用于中低压流体管路，可同时完成两路及以上不同压力、不同组分介质的均匀掺混，同时承担一定的压降调节功能，常见于化工流体配料、暖通空调水系统、燃气输配调压支路等场景，安装位置通常在减压阀出口端的稳流管段内，替代传统的静态混合器加节流孔板的组合配置，减少管路连接节点的泄漏风险。

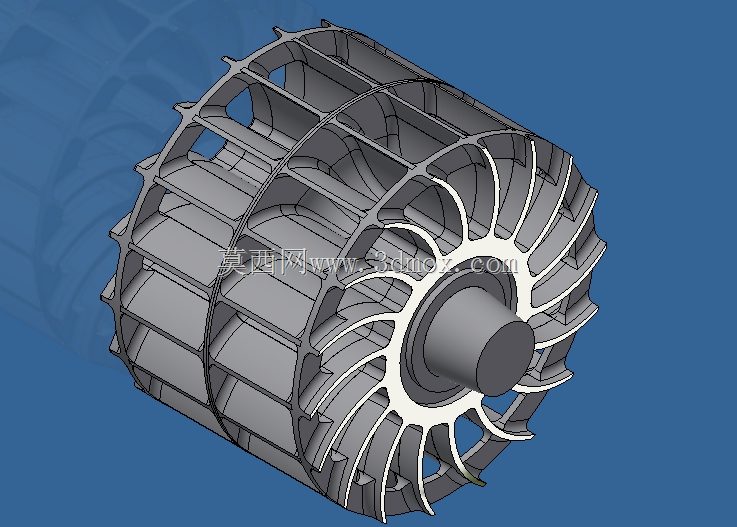

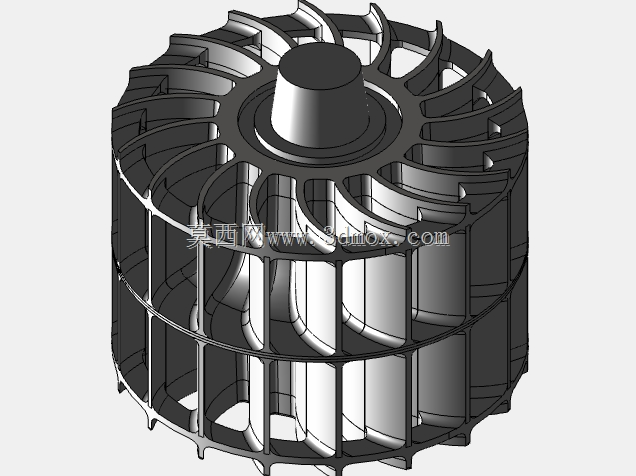

　　从结构设计逻辑来看，整体采用同轴回转体布局，中心设置实心轴段作为安装定位基准，轴段外圆与管路中心的定位套配合，保证整个混流件与管路同轴度偏差控制在0.1mm以内，避免介质偏流引发的单侧冲蚀。外围的鼠笼式筋条沿周向均匀排布，筋条之间形成渐变截面的流道，介质从高压侧进入后，会沿筋条间的流道被分割成多股细流，在筋条的导流作用下产生周向旋转，不同压力的介质在旋转过程中完成动量交换与充分混合，同时通过流道截面的渐变实现平稳降压，避免突然节流产生的气蚀问题。筋条的型线采用渐开线变体设计，入口端做了大圆角倒圆处理，减少介质进入时的局部阻力损失，出口端筋条厚度逐渐收窄，引导混合后的介质平稳汇入下游直管段，降低流场畸变对下游压力检测元件的干扰。

　　从安装边界来看，整个混流件的外径与管路内径采用间隙配合，单边间隙控制在0.2-0.3mm，既方便安装时推入管路，又能避免介质从间隙处短路流走影响混流效果。轴向定位依靠两端的台阶面，一端抵在减压阀出口的定位凸台上，另一端由管路内的挡圈固定，轴向窜动量不超过0.5mm，保证运行过程中结构位置稳定。中心轴段的内端设置有导流锥面，正对上游来流方向，将中心处的高速介质均匀导向四周的鼠笼流道，避免中心区域介质流速过高引发的局部冲蚀。鼠笼筋条的数量经过流场仿真优化，在保证整体结构强度的前提下，既不会因为筋条过密导致流阻过大，也不会因为筋条过稀导致介质分割不充分、混合均匀度不达标，筋条根部与中心轴段、外圈连接位置均做了圆弧过渡，减少应力集中，适配冲压或精密铸造的加工工艺，批量生产时的成品一致性更容易控制。

　　实际选型应用时，需要匹配对应管路的公称通径，根据上下游压差、介质黏度、混合均匀度要求调整筋条的螺旋角度与流道截面大小，对于含少量固体颗粒的介质工况，还可以适当加大流道间隙，避免颗粒卡滞在流道内造成堵塞。这类结构相比传统的挡板式混流器，压损更低，混合效率更高，在相同的混流效果要求下，所需的直管段长度更短，能够有效节省管路安装空间，尤其适合空间紧凑的阀组集成单元使用。结构的整体刚性经过校核，在额定压差工况下，筋条的最大变形量不超过0.02mm，不会因为长期受介质冲击产生结构变形或疲劳断裂，外圆表面可根据介质腐蚀特性选择不同的表面处理方式，适配水、油气、弱腐蚀性化工介质等多种输送场景。
