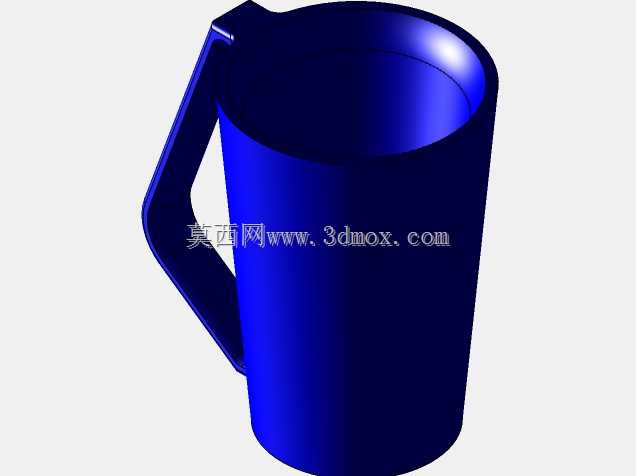

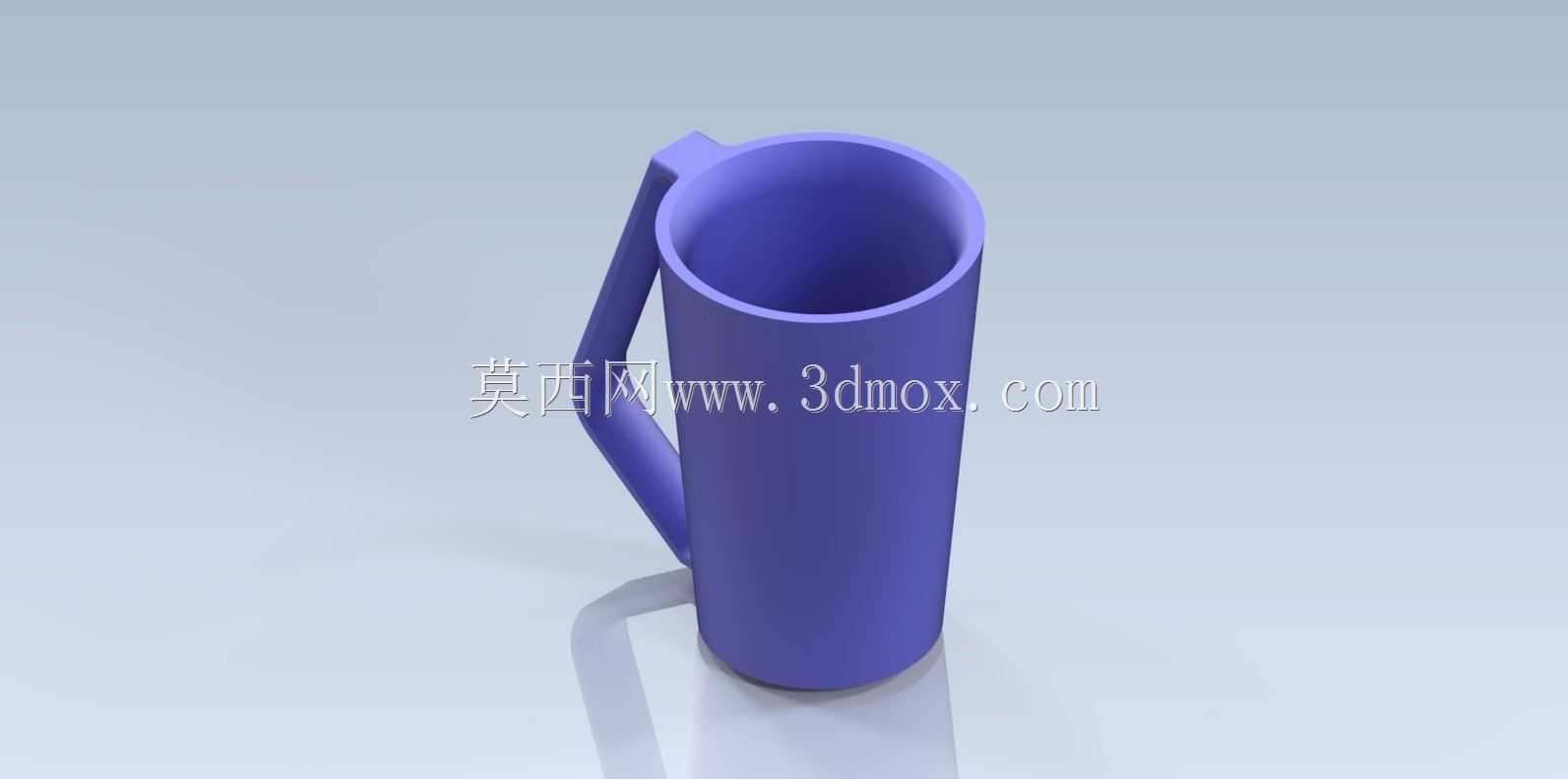

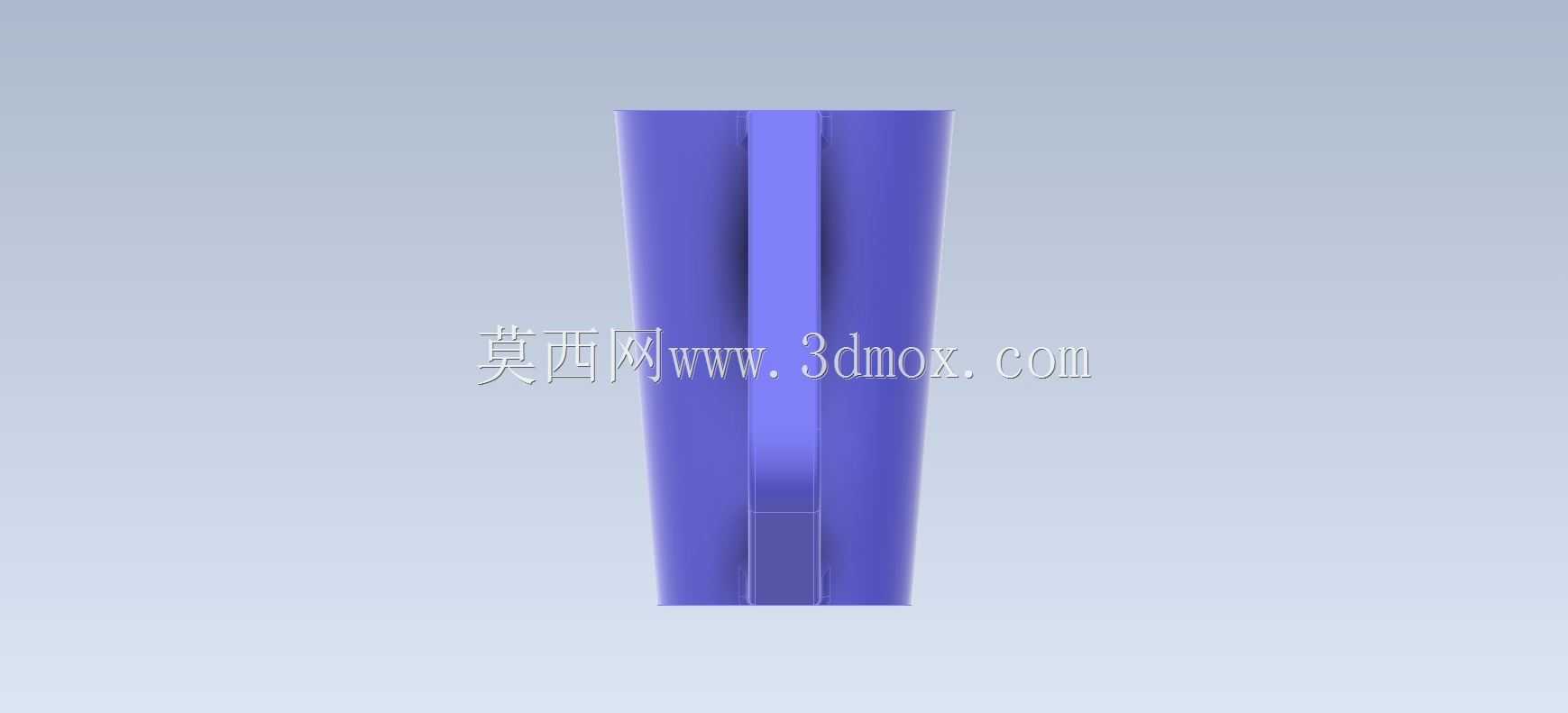

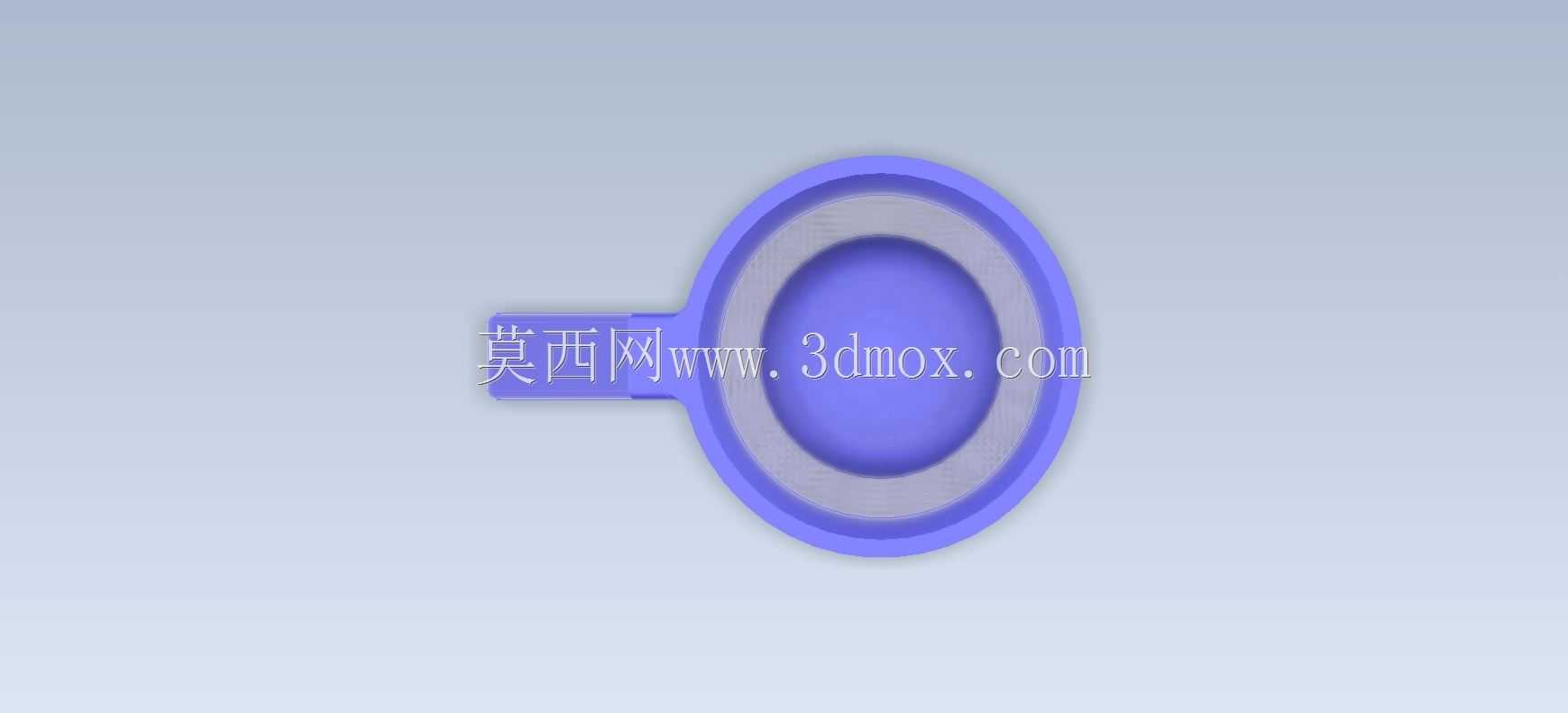

带把手直身马克杯三维建模练习作品

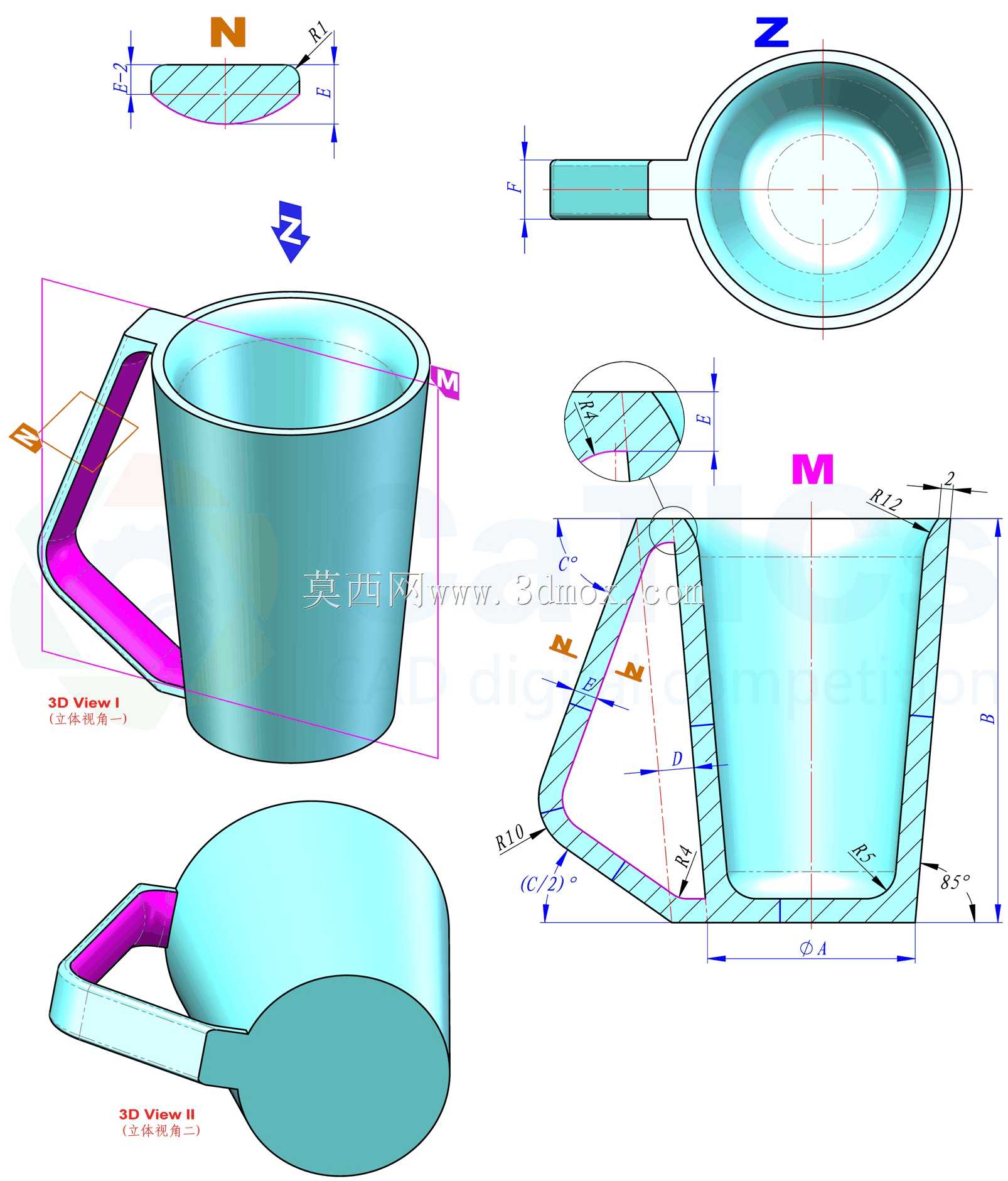

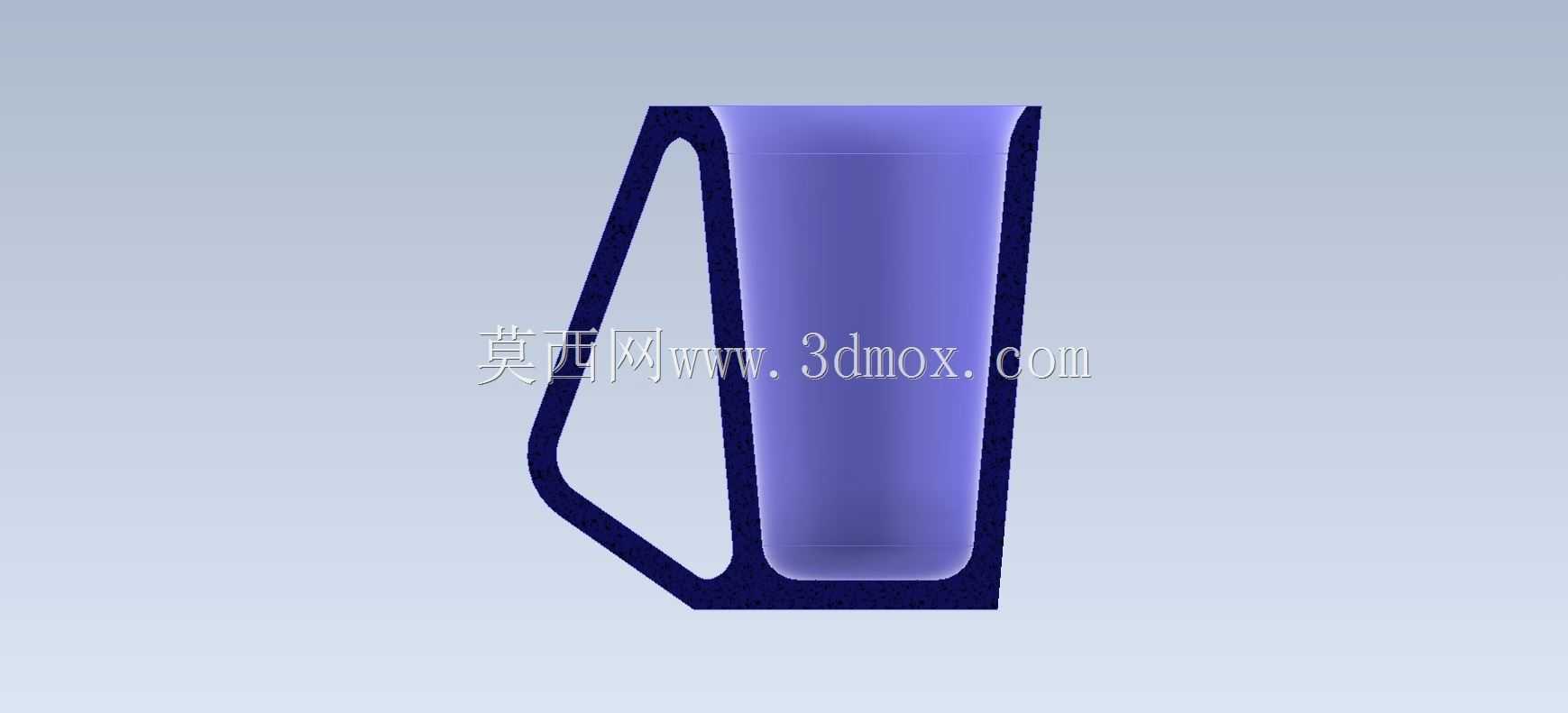

　　日常接触的带柄直身饮水杯，看似结构简单，实则是三维建模入门阶段非常经典的练习载体，很多刚接触参数化建模的从业者，都会拿这类带把手的回转类容器做基础训练，把拉伸、旋转、扫掠、倒圆角这些最常用的特征命令练扎实。从实际使用场景来看，这类直身带柄马克杯是办公、居家场景最常见的饮水器具，可盛装常温或高温饮品，把手的设计核心是规避握持时杯壁高温烫手的问题，同时保证握持施力的舒适度，不会出现滑脱的情况。做这个模型的建模思路，首先要拆解结构：整个杯身是典型的等壁厚回转体，先绘制杯身的半剖面轮廓，通过旋转命令生成实体，再抽壳得到均匀的薄壁结构，这里要注意杯口位置的圆角处理，日常使用中杯口需要和唇部接触，锐边不仅触感差，

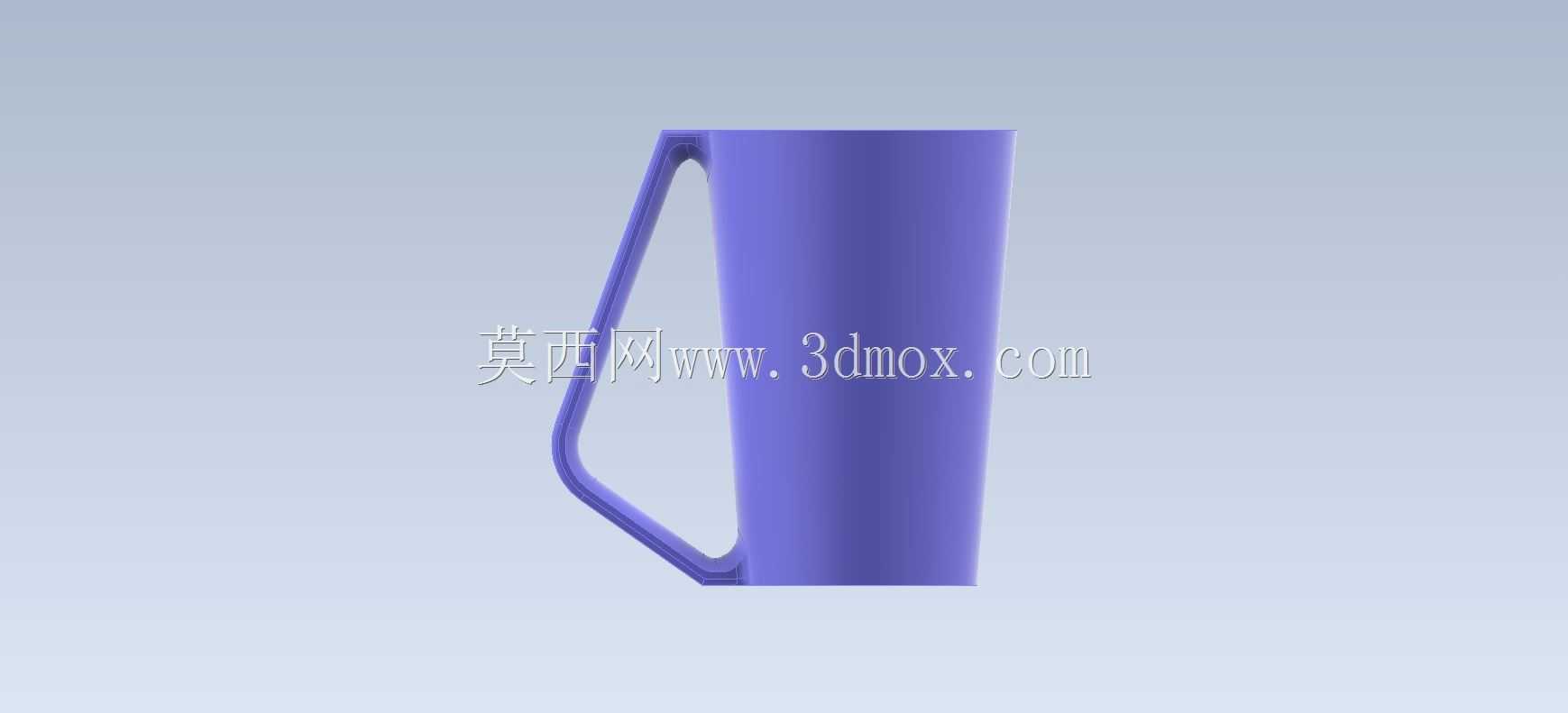

　　长期使用也容易因为应力集中出现崩口，所以杯口的内外侧都要做合适半径的圆角过渡，杯底位置则要做微小的内凹处理，避免杯底整个平面和放置台面完全贴合，一旦台面有积水或者微小凸起，杯子就会放不稳，内凹的环形支撑边能保证放置的平稳性，也能减少杯底和桌面的摩擦刮痕。接下来是把手部分的设计，这部分是整个练习的重点，很多新手做把手容易出现和杯身衔接不顺、曲面褶皱的问题，首先要确定把手的安装边界：把手上下两个连接端分别落在杯身外侧的上部和下部，上部连接点距离杯口的距离要保证握持时手指不会碰到杯口，下部连接点距离杯底要留出足够的距离，避免清洁的时候出现卫生死角。把手的截面是均匀的类圆形，通过扫掠命令生成，扫掠路径要贴合人手握持的弧度，

　　不能太陡也不能太缓，握持空间要能轻松容纳成年人的四根手指，扫掠完成后要做把手和杯身的衔接圆角，这里的圆角要做变半径处理，和杯身连接的位置圆角半径稍大，往把手中间过渡逐渐收小，保证衔接处曲面顺滑，没有明显的接痕，不会出现应力集中的问题，实际生产中这种衔接位置如果过渡不顺，注塑或者陶瓷烧制的时候很容易出现缩痕、开裂的问题。从尺寸边界来看，这类常规直身马克杯的整体高度一般在120mm到150mm之间，杯身外径在70mm到85mm之间，壁厚控制在2mm到3mm，不管是陶瓷烧制还是塑料注塑，这个壁厚范围都能保证成型后的结构强度，不会轻易变形，把手向外突出的距离在35mm到45mm之间，突出太多容易在摆放的时候被勾到导致杯子倾翻，

　　突出太少则手指没法顺利穿过去握持。建模过程中还要注意整体的拔模角度，杯身从杯口到杯底要做微小的拔模斜度，方便后续如果做模具生产的时候能顺利脱模，不要出现倒扣结构。很多新手做这类练习的时候，容易忽略实际使用的细节，比如把手的位置装得太高或者太低，导致握持的时候重心不稳，装满水的时候容易往前倾，或者杯壁厚度不均匀，装热水的时候隔热效果差，这些细节都是在基础练习里需要反复打磨的，不要觉得杯子结构简单就敷衍，把这些基础特征的逻辑摸透，后续做复杂的工业容器、壳体类零件的时候，才能快速理清建模思路，避免出现特征报错、结构不合理的问题。这类基础建模练习的核心，不是把外形做的像就可以，而是要在建模的过程中，同步思考每个结构对应的实际功能，每个尺寸对应的使用场景，每个特征对应的工艺要求，把建模和实际生产、使用的逻辑结合起来，而不是单纯的画形状。比如杯底的圆角不能太大，否则放置的时候会出现“晃荡”的情况，把手的截面不能太细，否则装满水的时候把手受力过大容易断裂，这些细节都需要结合实际使用的受力情况去调整参数，而不是随便给个数值就完事。做这类回转加扫掠组合的模型，还要注意整个模型的对称性，除了把手部分，杯身的同轴度要保证，不要出现旋转中心偏移导致杯壁厚薄不均的问题，抽壳的时候要注意删除的是杯口的面，不要选错面导致底部被抽空，倒圆角的时候要注意顺序，先做大圆角再做小圆角，避免出现圆角无法生成或者曲面破碎的情况。
