CA6140车床配套气弹簧式工作台结构

　　这套适配CA6140普通车床的工作台结构，核心采用气弹簧作为支撑与阻尼元件，在车床日常加工作业场景中，主要承担工件临时放置、工装夹具临时摆放、操作辅助支撑的作用，解决传统车床固定式工作台无法按需调整开合角度、收纳占用空间大的问题。从实际加工场景来看，普通车床进行轴类、盘类零件加工时，操作人员往往需要就近放置待加工毛坯、测量量具、拆卸的卡盘扳手等工具，传统固定式工作台突出在床身侧面，在进行长轴类零件穿装、大型工件吊装上下料时会形成干涉，而这套带气弹簧支撑的工作台可在非使用状态下向下翻折收纳，贴合床身侧面预留出足够的操作空间，使用时向上翻起即可通过气弹簧的支撑力保持水平承载状态，无需额外的插销或者锁扣进行固定，气弹簧自带的阻尼特性可以避免翻折过程中出现冲击磕碰，保护床身漆面与工作台自身结构。

　　设计过程中首先考虑的是安装边界的匹配性，整套结构的安装基座完全适配CA6140车床床身侧面的原有安装螺孔位置，不需要对床身进行额外的钻孔、焊接等二次加工，安装时直接通过螺栓将基座固定在床身预设的安装位点即可，不会破坏车床原有结构强度。工作台的台面尺寸经过实际作业场景测算，宽度控制在不超出车床溜板箱最大行程的横向边界，避免工作台翻起后与溜板箱的纵向移动产生干涉，长度方向覆盖操作人员常规站立操作的作业范围，足够放置常用的游标卡尺、千分尺、待加工小型工件以及常用扳手等工具，承载能力按照车间实际使用场景设计，可稳定承载不超过30kg的均布载荷，满足日常加工的辅助承载需求。

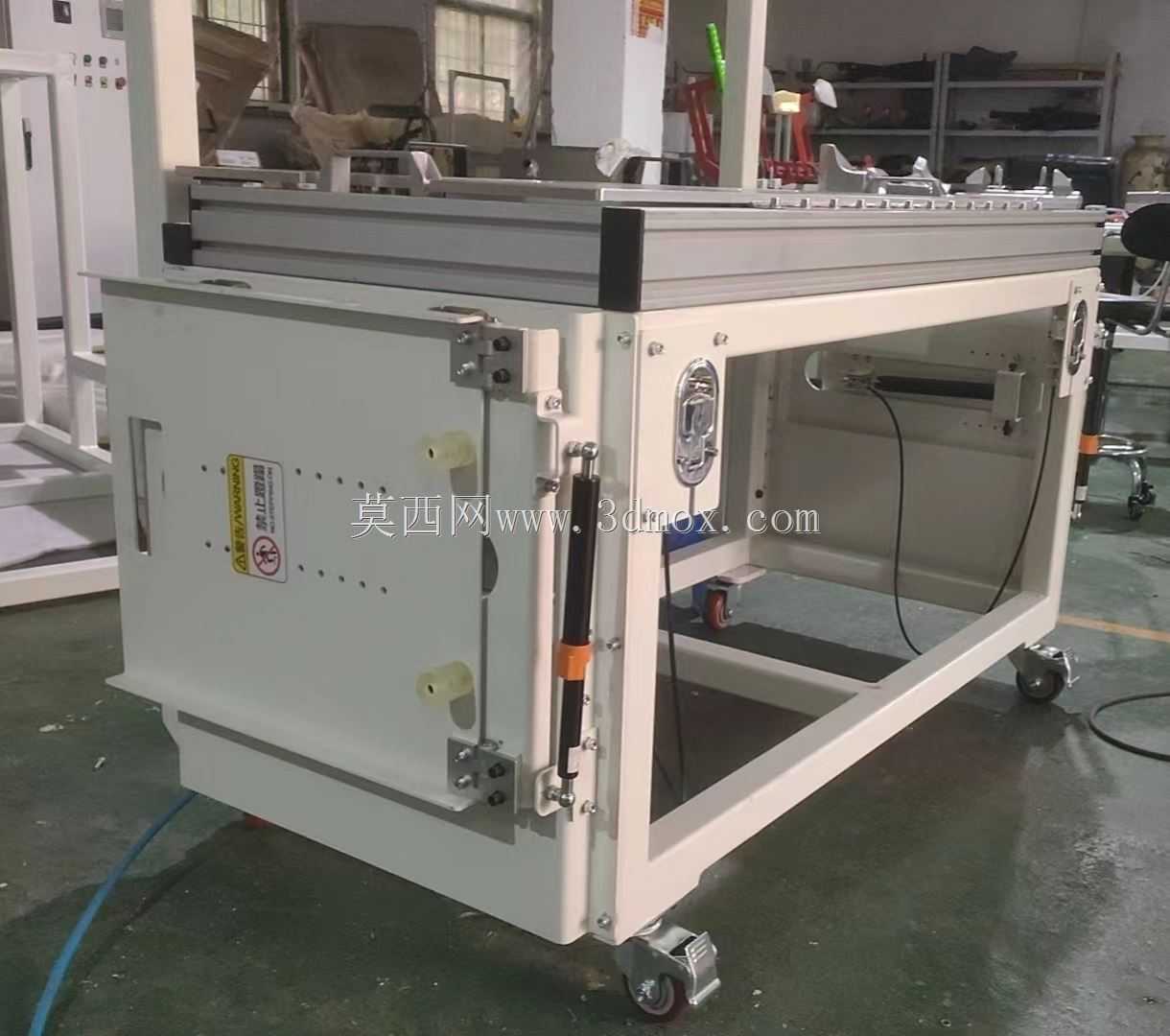

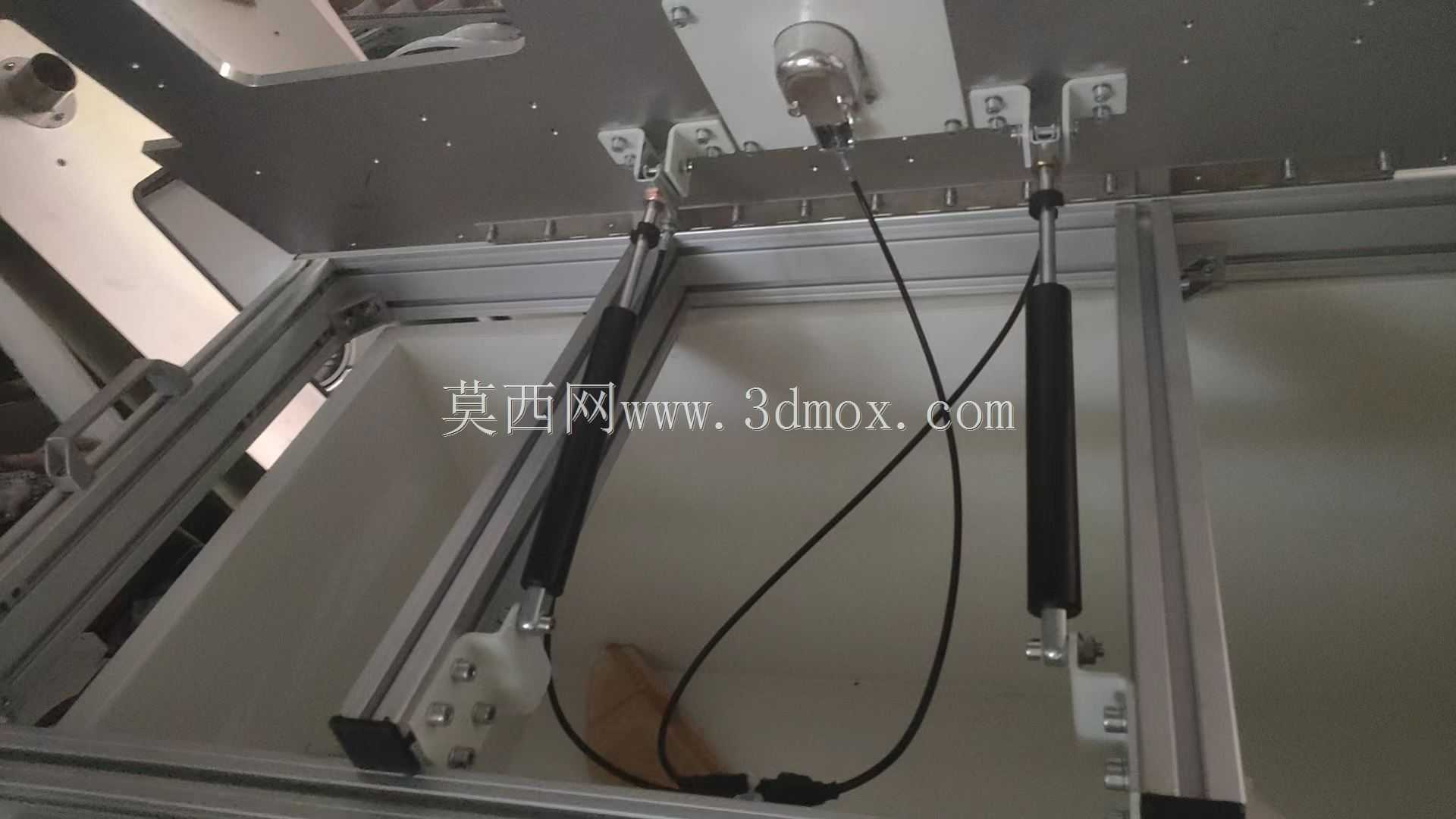

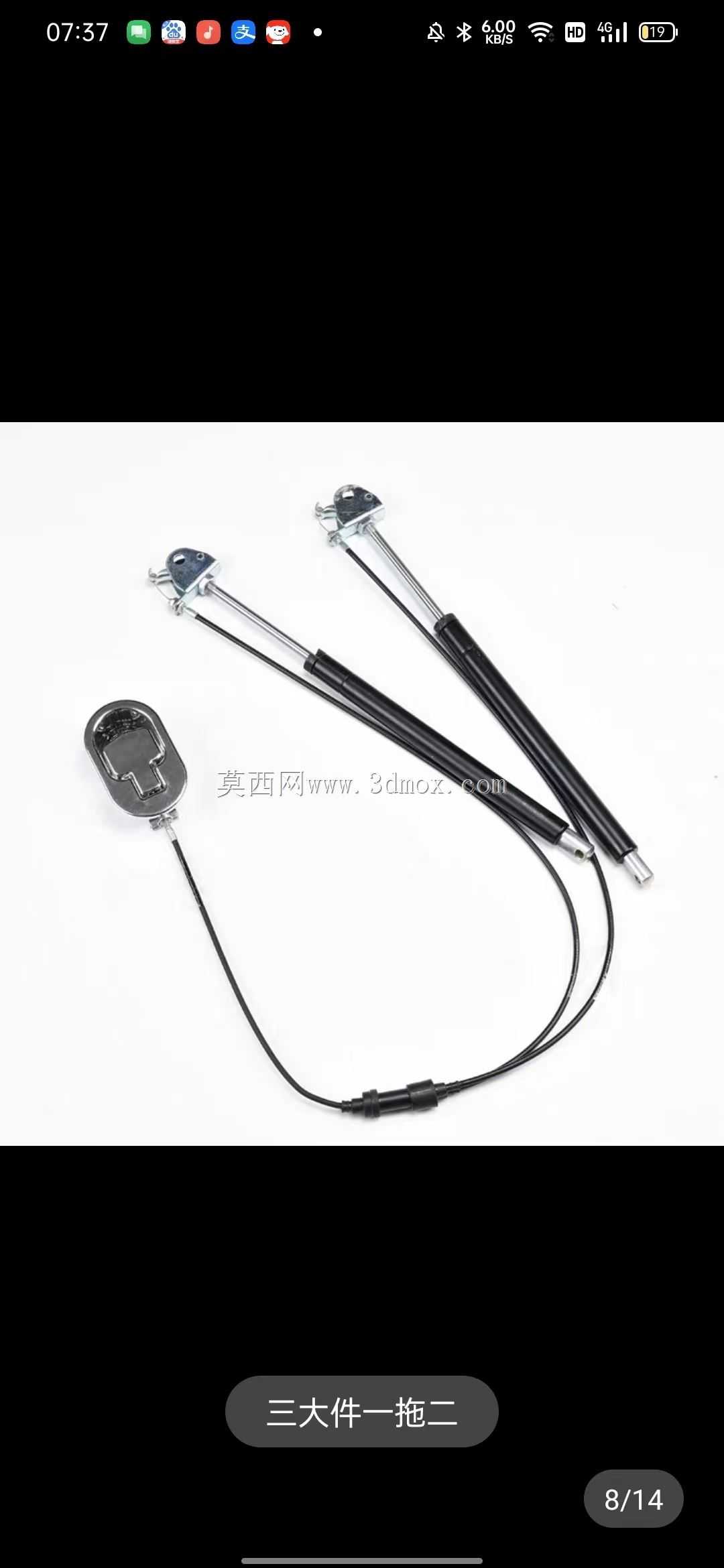

　　气弹簧的选型是这套结构的设计核心，选用的是带可控阻尼的压缩式气弹簧，行程参数匹配工作台翻折0到90度的转动角度需求，气弹簧的两端铰接点位置经过运动仿真校核，当工作台翻起到水平工作位置时，气弹簧的支撑力方向与工作台重力方向形成稳定的力学自锁角度，不会因为台面放置重物出现自行下落的情况，当需要收纳工作台时，操作人员只需要对台面施加轻微的向下压力，即可打破力学平衡，让气弹簧缓慢回缩带动工作台平稳下落，整个翻折过程的阻尼力设置在15N左右，操作人员单手即可完成操作，不需要施加过大的外力。气弹簧的活塞杆表面做了硬质氧化处理，适配车间多切削液、多金属粉尘的作业环境，避免活塞杆被锈蚀、卡滞，延长结构的无故障使用周期。

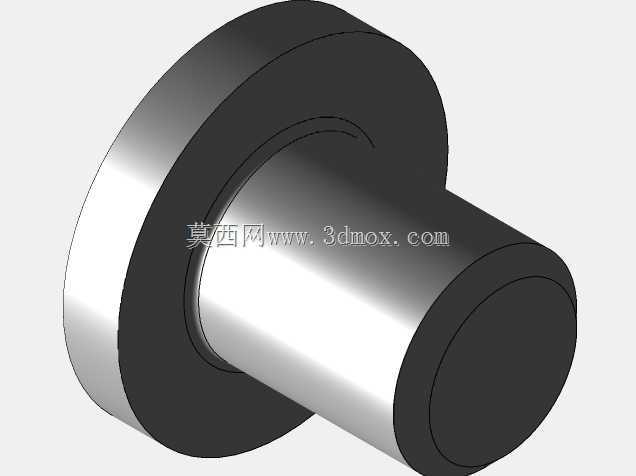

　　整套结构的铰接转动部位采用带自润滑衬套的销轴连接，不需要定期加注润滑油即可保持转动顺畅，衬套选用铜基石墨自润滑材质，耐磨性能优异，可承受长期反复翻折带来的磨损，销轴两端设置有防尘挡圈，阻挡金属切削、粉尘进入铰接缝隙，避免转动卡滞。工作台的台面采用冷轧钢板折弯成型，边缘做了圆弧卷边处理，避免操作人员在拿取工件时被锋利的钢板边缘划伤，台面表面做了喷塑处理，耐油污、耐切削液腐蚀，日常清理只需要用棉纱擦拭即可保持整洁。结构上还预留了小型工具的挂装位点，可加装挂钩放置卡盘扳手、刀架扳手等常用工具，避免工具随意摆放掉落砸伤操作人员或者损坏床身导轨。

　　从实际使用的适配性来看，这套工作台结构除了适配CA6140车床之外，安装孔位经过微调也可适配同系列的CA6136、CA6150等普通车床，安装时只需要核对床身侧面的安装孔距即可完成适配。在进行大型工件吊装上下料时，将工作台翻折收纳后，床身侧面可预留出足够的吊装空间，不会因为工作台突出导致工件吊装时发生碰撞，在进行小型零件批量加工时，将工作台翻起即可作为临时的工件中转台，减少操作人员往返工位与物料架的频次，提升加工作业的效率。结构的整体重量控制在合理范围内，单人即可完成安装与拆卸，不需要借助起重设备，后期维护也十分便捷，当气弹簧经过长期使用出现支撑力衰减时，只需要拆卸两端的铰接销轴即可快速更换气弹簧，不需要对整套结构进行拆解。
