紧凑型嵌入式POE交换机电路板结构设计

　　这款紧凑型嵌入式POE交换设备的结构设计，核心围绕无人机机载、小型移动机器人、嵌入式工业控制场景的严苛空间约束展开，在做整体布局规划时，最先敲定的是65mm×48mm的外形边界，这个尺寸是反复核对三类核心应用场景的安装舱位冗余后确定的——无人机机载设备舱需要预留飞控、图传模块的安装间隙，小型轮式机器人的控制舱要避开舵机走线与电池固定位，嵌入式工业终端的安装槽要兼容现有标准导轨卡扣的装配空间，最终选定的长宽尺寸能在三类场景中直接适配，不需要额外做转接支架。

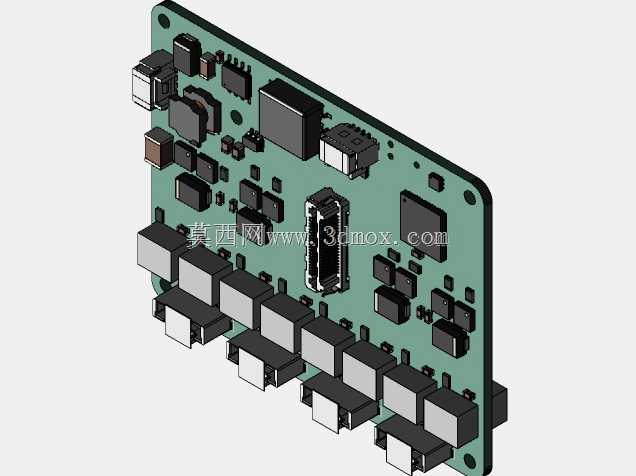

　　从功能布局来看，板载多路网口采用错层排布设计，没有沿用常规消费级交换机的一字排开布局，而是将网口接口沿板边分两列错落布置，这样做的好处有两点：一是压缩了板件横向占用空间，把更多板面区域留给POE供电模块与信号处理芯片的散热铺铜；二是多路网口插拔时不会出现相邻接口水晶头干涉的问题，哪怕是带屏蔽壳的工业级水晶头，也能在紧凑布局下顺利插拔，不需要预留额外的操作间隙。板上的供电模块做了独立分区，将POE升压电路、信号隔离电路与核心交换芯片区域做了物理分隔，铺铜时特意在两个功能区之间预留了2mm的隔离带，避免供电回路的纹波干扰网络信号传输，这一点在工业现场强电磁干扰环境下尤为重要，之前做同类板卡测试时就出现过供电模块离信号芯片过近，导致大流量传输时丢包率超标的问题，这次布局直接规避了这个隐患。

　　接口配置上，除了多路下行POE供电网口，还预留了上行级联网口与调试接口，调试接口采用侧插式设计，布置在板件的短边一侧，不会占用正面网口区域的空间，设备装机后也能通过侧方预留的调试窗口直接连接调试线，不需要拆开设备外壳。板件的安装孔位做了沉头设计，四个角的安装孔位置特意避开了板上最高的元件——也就是那个立式的网络变压器，固定螺丝选用M2规格的沉头螺丝，锁紧后螺丝头不会突出板面，避免和上层叠加的其他功能板卡发生干涉，这个细节是考虑到很多嵌入式应用会采用板卡堆叠的安装方式，要是螺丝头突出，很容易刮花上层板卡的阻焊层，甚至造成短路。

　　元件选型的结构适配也花了不少心思，所有电解电容都选用矮身贴片型号，最高的元件高度控制在8mm以内，这样整个板卡加上接口的总厚度能控制在12mm以内，适配薄型设备外壳的安装需求。网口接口都选用带金属屏蔽壳的型号，屏蔽壳直接和板上的接地铺铜连通，既可以提升信号抗干扰能力，也能在插拔水晶头时起到结构加固的作用，避免多次插拔后网口焊盘脱落。散热设计没有额外加装散热片，而是在核心交换芯片与POE供电芯片的背面做了大面积露铜处理，装机时可以通过导热垫直接将热量传导到设备金属外壳上，借助外壳散热，既节省了散热片占用的空间，也减少了活动部件，提升设备在振动场景下的可靠性——毕竟无人机飞行、机器人移动时都会产生持续振动，要是用卡扣固定的散热片，长期振动下很容易松动脱落，造成散热失效。

　　走线结构上，所有网口的差分线都做了等长处理，走线长度差控制在5mil以内，并且全程做包地处理，避免高速信号传输时出现串扰。电源走线根据载流量做了加宽处理，POE供电回路的走线宽度达到2mm，能承载每路15.4W的POE供电电流，不会出现走线过热的问题。板边做了圆角处理，圆角半径2mm，避免装机时板边锐角划伤操作人员，也不会划破设备内部的走线绝缘层。在做三维建模时，所有元件都按照实际 datasheet 的尺寸建立了精确模型，包括元件的引脚高度、本体公差都做了还原，模拟装配时反复核对了元件之间的安全间隙，确保波峰焊时不会出现连锡，也不会因为元件公差导致装配干涉。

　　这款设备的设计没有追求多余的功能扩展，所有结构设计都围绕紧凑、可靠、易安装三个核心点展开，毕竟在嵌入式应用场景里，多余的功能意味着多余的空间占用与故障点，能在有限的尺寸内实现稳定的多路网口POE交换功能，满足三类核心场景的使用需求，就是这款产品结构设计的核心目标。
