水下机器人用千兆SFP交换机结构设计

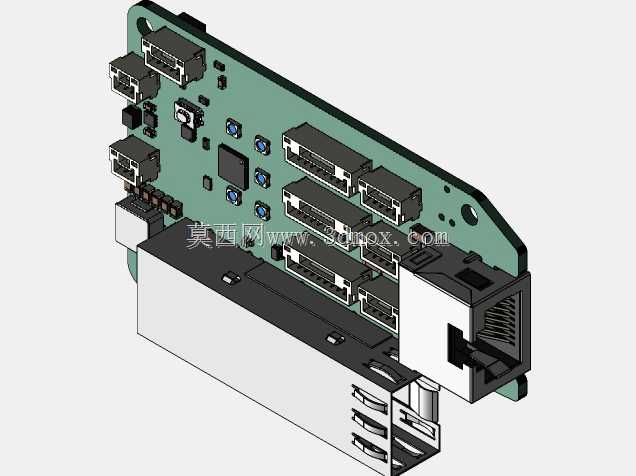

　　这款千兆SFP交换机是面向水下机器人作业场景开发的专用网络交换设备，核心解决水下多传感单元、视觉采集模块、控制单元之间的高速数据互通问题，适配水下密闭舱体内部的紧凑安装空间，整体结构围绕高集成度、抗振动、易布线的工程需求展开设计。从实际应用场景来看，水下机器人在执行海底勘探、水下结构检测、管线巡检作业时，需要同时接入多路高清摄像头、多波束声呐、惯性导航单元、深度传感器等外设，所有外设的数据传输都需要通过交换机完成汇聚，再通过主干链路传输到水面控制端，这就要求交换机不仅要具备千兆级的数据转发能力，还要能在舱体有限的空间内完成固定，同时耐受水下设备运行过程中持续的振动、温度变化带来的结构应力。设备的功能特性上，

　　配置了多路SFP光口与电口组合，既可以通过电口连接舱内短距离的控制板卡，也能通过SFP接口连接长距离光纤传输链路，避免水下长距离铜缆传输带来的信号衰减与电磁干扰问题，所有接口的排布都经过走线优化，接口朝向统一朝向舱体走线侧，减少舱内线缆弯折半径，避免线缆挤压影响连接可靠性。设计思路上，整体采用板载集成加屏蔽壳体的组合结构，核心电路板采用沉金工艺处理，关键芯片位置预留了导热接触区域，可以直接贴合舱体内壁的导热面完成被动散热，不需要额外加装散热风扇，完全适配密闭舱体无空气对流的散热环境；电路板的固定孔位按照标准板卡安装间距设计，既可以通过铜柱直接固定在舱内安装支架上，也可以搭配定制的屏蔽壳体完成整体安装，

　　屏蔽壳体采用分体式卡扣加螺丝固定的结构，既可以屏蔽板卡高频信号对外的电磁辐射，也能避免舱内其他动力设备的电磁干扰影响网络信号稳定性。外形尺寸与安装边界方面，整体板卡轮廓为不规则切角设计，完全匹配对应型号水下机器人电子舱的内部截面轮廓，不会和舱内其他电源模块、驱动板卡产生安装干涉，板卡边缘预留了2mm的安全间隙，避免安装过程中板卡边缘接触舱壁造成短路；所有接口的突出高度都控制在12mm以内，不会超出舱内走线槽的预留空间，SFP接口的插拔方向与舱体开盖方向一致，后期维护更换光模块时不需要拆卸整个板卡，只需要打开舱盖即可完成操作；板卡上的电容、电阻等贴片元件都采用点胶加固处理，耐受水下设备布放、回收过程中的冲击载荷，

　　避免元件脱落造成设备故障。从结构细节来看，板卡上的电源接口位置预留了滤波电容安装空间，电源输入回路做了隔离处理，避免动力设备启停时的电压波动影响交换机稳定运行，状态指示灯的位置对应舱体观察窗的位置，不需要打开舱盖就可以直接观察设备的运行状态、链路连接状态，方便水下作业前的设备调试与故障排查。
