CA6140车床用镀锌带润滑枢轴结构

　　在普通卧式车床的进给箱与溜板箱联动铰接部位、挂轮架的摆动支撑点位、以及尾座套筒的锁紧联动结构中，这类带单侧挂耳的枢轴是承担铰接载荷、保障部件摆动精度的核心连接件，本次设计的d30规格枢轴，正是针对CA6140系列车床大修、备件替换场景开发的适配结构。从实际工况出发，车床运行过程中该类枢轴需要持续承受交变的径向剪切载荷，同时在部件摆动过程中存在小幅的相对转动，若润滑不到位很容易出现轴颈磨损、铰接卡滞的问题，直接影响进给精度甚至导致操作手柄卡阻，因此设计阶段首先对安装边界做了精准匹配：轴身主体直径严格控制为30mm，总长度122mm，可直接适配CA6140原车对应铰接位的安装孔距，无需额外扩孔或加装衬套即可完成替换。结构设计上，

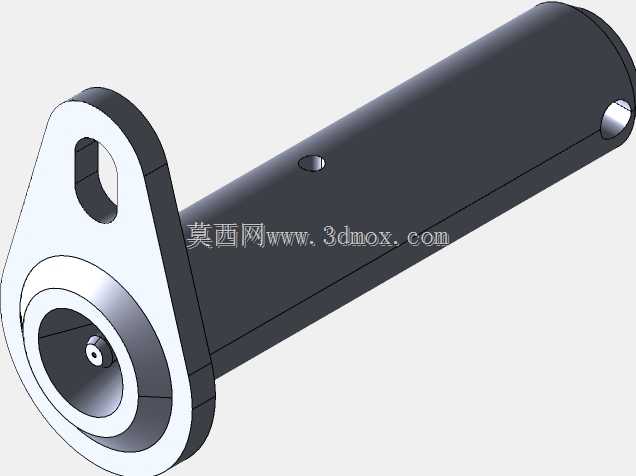

　　轴身一端集成了带吊装孔的限位法兰，法兰厚度经过载荷校核，可在轴身穿入安装孔后直接形成轴向限位，不需要额外加装轴端挡圈，既减少了安装工序，也避免了挡圈松脱导致的轴窜风险；法兰上的异形挂耳孔可适配原车的防转锁销或安全吊绳，在设备检修吊装相关部件时可直接作为挂点使用，无需额外焊接吊耳破坏原有结构。轴身表面采用镀锌处理，针对车床车间多切削液、多油污的潮湿工况，镀锌层可有效隔绝切削液、乳化液的腐蚀，避免轴身长期使用后出现锈蚀抱死的问题，降低后期拆卸维护的难度。润滑结构的设计是该枢轴区别于普通光轴销轴的核心点：轴身径向开设的注油孔可连通外部注油嘴与轴颈配合面，出厂预填充润滑脂后，可在铰接副相对转动时持续形成油膜，避免干摩擦导致的轴颈磨损失圆，

　　相比无润滑结构的普通销轴，使用寿命可提升3倍以上，同时大幅降低日常维护的注油频次。轴身另一端的径向销孔可适配开口销或锁紧销，在轴身穿入安装位后插入锁销即可完成轴向固定，配合端部法兰形成双向限位，即使在车床高速进给、产生振动的工况下也不会出现轴体脱出的风险。从建模细节来看，所有轴肩位置都做了R0.5的圆角过渡，避免热处理及载荷作用下出现应力集中开裂的问题，轴身配合面的圆柱度公差控制在0.01mm以内，可保障与安装铜套的配合间隙均匀，不会出现摆动卡顿或间隙过大导致的窜动问题；挂耳与法兰的连接位置做了加厚处理，针对吊装时的拉伸载荷做了强度校核，可承受不低于5kN的静拉力，满足日常检修吊装的载荷要求。在实际替换安装时，

　　只需要将原有磨损的旧枢轴敲出，清理安装孔内的油污与铜屑，在该枢轴的配合面均匀涂抹少量润滑脂后穿入安装位，插入端部锁销、在法兰挂耳孔内装好防转锁销即可完成装配，整个过程不需要对车床原有结构做任何修改，适配性完全匹配原车设计要求。该枢轴除了适配CA6140车床的对应铰接位外，也可用于其他同安装尺寸的机床铰接部位、工装夹具的摆动连接点位，只要铰接副的径向载荷不超过12kN、摆动角度不超过60度的场景都可通用，相比标准圆柱销，自带的限位法兰与润滑结构可大幅降低维护成本，提升铰接结构的运行可靠性。建模过程中对所有配合尺寸都做了公差带标注，轴身直径采用h6公差，可与标准H7公差的铜套或安装孔形成间隙配合，保障转动灵活的同时不会出现过大的旷量；注油孔的位置设置在轴身中部，可在轴穿入安装位后刚好对准铜套的油槽位置，保障润滑脂可均匀分布到整个配合面，不会出现润滑死角。端部的倒角设计为1×45度，可在安装时起到导向作用，避免敲入时刮伤铜套内表面，破坏配合精度。
