3/4英寸快接盲盖结构设计

　　在流体输送管路的日常运维与临时改接作业中，快接类封堵部件的使用频率远高于常规固定式堵头，这类零件不需要额外工具就能完成装拆，在气动管路、低压输水系统、小型液压测试回路里都能见到同类结构的应用。这款3/4英寸规格的快接盲盖，核心作用是在快接母头脱离公头插接状态时，快速封堵接口端面，避免管路内部残留介质外泄，同时阻挡外界粉尘、水汽进入管路内部污染介质，尤其适合需要频繁插拔接头的临时管路排布场景，比如车间气动工具的支路预留口、移动式灌溉管路的临时封堵端、设备调试阶段的闲置接口防护。

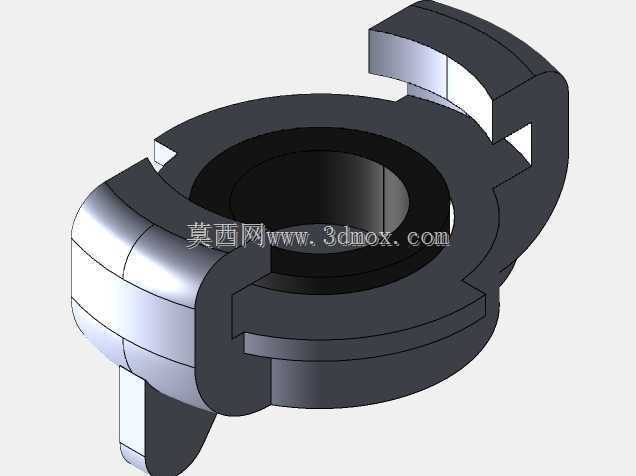

　　从结构设计逻辑来看，这款盲盖没有采用传统螺纹旋合的封堵形式，而是匹配对应规格的凸轮锁紧式快接接口做适配设计，两侧的凸耳结构完全对应快接接头的锁紧卡槽位，安装时只需要将盲盖对准接头端面推入，再将两侧卡耳扳下卡入接头的锁紧位，就能完成密封固定，全程不需要扳手等辅助工具，单人操作数秒即可完成装拆，相比螺纹堵头大幅提升了临时封堵的作业效率。盲盖的主体密封端面做了内嵌式的环形槽设计，实际装配时可以在槽内加装对应规格的橡胶密封圈，当盲盖压合在接头端面时，密封圈被均匀压缩，填补端面之间的装配间隙，保证封堵状态下的密封性能，避免带压工况下出现介质渗漏。

　　尺寸边界上，这款盲盖适配公称通径3/4英寸的凸轮式快接接头，整体外径匹配对应接头的插接端尺寸，两侧卡耳的张开角度与锁紧行程完全适配标准快接的凸轮锁紧结构，安装完成后不会出现卡滞、松脱的问题，整体轴向厚度控制在合理范围，不会因为盲盖的加装导致相邻管路部件出现安装干涉。主体结构采用等壁厚设计，在保证结构强度的前提下尽可能控制零件重量，同时避免壁厚差异过大导致注塑或机加工过程中出现变形问题，环形密封槽的深度与宽度按照常规O型圈的安装尺寸设计，用户可以直接选用标准规格的密封圈进行装配，不需要单独定制密封件。

　　在实际选型应用中，这类快接盲盖常被用于管路系统的备用接口预留，比如生产线的气动管路布设时，会在每个工位预留1-2个快接接口，当工位暂时不需要接通气动工具时，就可以用这类盲盖将接口封堵，避免管路漏气导致整体气压下降；在农用输水场景中，移动喷灌管路的支路如果暂时不需要连接喷头，也可以用这类盲盖快速封堵，不需要截断管路或者更换接头。相比传统的丝堵，这种快接结构的盲盖不会因为多次装拆出现螺纹滑牙的问题，也不需要在安装时缠绕生料带做密封，大幅降低了日常维护的耗材成本与操作时间。

　　建模过程中，结构的对称度是重点校验项，两侧卡耳的位置度偏差需要控制在合理公差范围内，否则安装时会出现一侧卡入另一侧无法锁紧的问题，密封端面的平面度也需要做相应控制，避免端面倾斜导致密封圈压缩量不均出现渗漏。卡耳与主体连接的位置做了圆弧过渡处理，避免应力集中导致频繁扳动卡耳时出现断裂问题，主体外侧的防滑纹理设计，方便操作人员在带少量油污或者水的工况下也能稳定握持，完成盲盖的装拆操作。
