该结构件属于机床滑动导向系统中的配套承载滑块,主要应用在普通卧式车床的进给导轨副、小型专用机床的工位滑动模组中,承担滑动承载、行程限位、配套轴件穿接定位的核心作用,在CA6140系列车床的溜板箱辅助导向、刀架微调滑动工位中可直接适配安装,替代原有同规格铸铁滑块实现更稳定的低摩擦滑动效果。从实际使用场景来看,这类带弧形顶面的滑块并非通用平导轨滑块,其弧形面是为了适配机床床身对应位置的弧形防护罩安装基准,滑块顶面与弧形防护罩的内侧支撑面完全贴合,在滑块沿导轨往复移动时,可同步带动防护罩伸缩,避免切削碎屑、切削液溅入导轨滑动面造成导轨磨损,同时滑块侧面的斜切倒角结构,是为了避让床身内侧的加强筋凸起,在全行程滑动过程中不会与床身本体发生运动干涉,这一细节是很多新手建模时容易忽略的安装边界问题,实际测绘时如果漏做这个斜角,零件装配后会在行程末端出现卡滞,无法达到设计的最大行程距离。

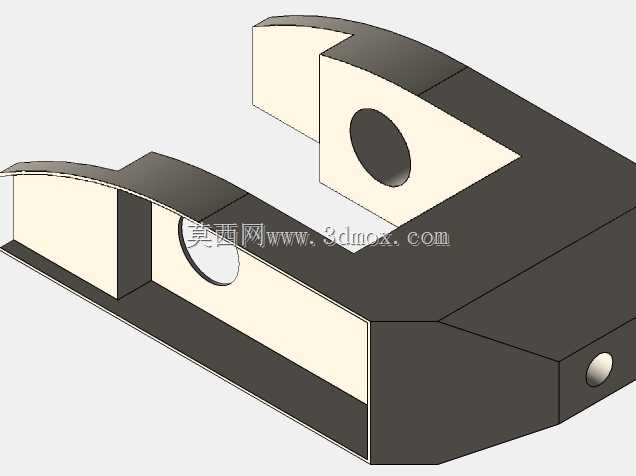

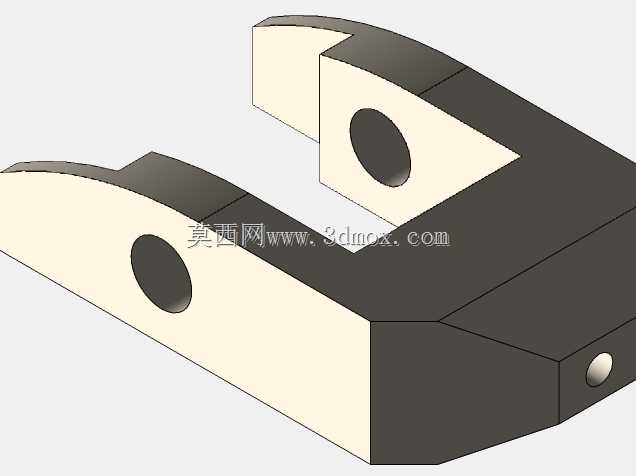

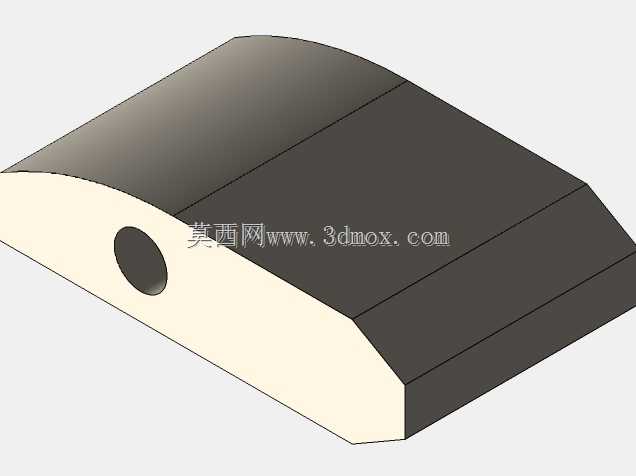

从功能特性来看,该滑块主体为类长方体结构,顶面做R弧成型处理,弧面的曲率与配套防护罩的支撑弧面完全一致,保证接触面积最大化,降低单位面积的承压载荷,避免长期使用后防护罩支撑面出现压痕变形;零件侧面的横向通孔为光孔设计,主要用于穿接导向销轴或者锁紧顶丝,一方面可以在滑块调整到指定工位后穿入销轴实现位置锁定,另一方面也可以作为润滑油路的通油孔,外接润滑管路后可将润滑油直接导入滑块与导轨的接触滑动面,实现自动润滑,减少人工维护的频次。滑块的底面为精加工平面,平面度公差控制在0.02mm以内,与导轨的安装面完全贴合,保证滑动过程中不会出现倾斜、翘曲的问题,滑块的两个相邻侧面做了小尺寸倒角处理,一方面是去除加工后的锐边毛刺,避免装配时划伤操作人员或者配合零件的表面,另一方面也可以在滑块装入导轨槽时起到导向导入的作用,降低装配难度。
从设计思路层面,这类滑块的建模过程需要优先确定安装边界条件,首先要明确对应机床的导轨槽宽度、滑块的总行程长度,以此确定滑块的主体长宽尺寸,避免滑块长度过长导致行程不足,或者长度过短导致滑动时导向精度不足、出现晃动;其次要根据配套防护罩的弧面曲率确定顶面的R值,建模时先绘制主体的长方体草图,再通过拉伸切除做出侧面的斜切避让结构,之后通过曲面切除或者拉伸凸台的方式成型顶面弧形面,最后完成横向通孔的绘制,建模过程中要注意所有加工面的拔模斜度控制,因为这类零件如果采用粉末冶金或者铸铁铸造成型毛坯,非加工面需要预留1:100的拔模斜度,方便毛坯脱模,而精加工面则不需要预留斜度,直接按照最终尺寸建模即可。
关于外形尺寸与安装边界,该滑块的总宽度适配CA6140车床对应导轨槽的宽度尺寸,单边配合间隙控制在0.01-0.03mm之间,既保证滑动顺畅不会卡滞,又不会因为间隙过大导致导向精度下降;横向通孔的中心高与床身对应的销轴安装孔中心高完全一致,同轴度公差控制在0.015mm以内,保证销轴可以顺利穿入,不会出现别劲的问题;滑块的总高度要低于导轨槽的深度,预留0.5mm的防护罩安装间隙,避免滑块移动时与防护罩发生摩擦;侧面斜切结构的角度与深度,是根据床身加强筋的凸起尺寸确定的,保证滑块在最大行程位置时,斜切面与加强筋之间仍有2mm以上的安全间隙,避免加工误差导致运动干涉。在实际加工过程中,滑块的底面与弧形顶面需要采用铣削加工后再做磨削处理,保证表面粗糙度达到Ra1.6以下,降低滑动时的摩擦系数,横向通孔需要做铰孔处理,保证孔的尺寸精度与表面光洁度,穿入销轴后不会出现晃动。这类滑块在实际使用中,通常会在滑动面粘贴聚四氟乙烯软带,进一步降低摩擦系数,减少导轨的磨损,延长整个导轨副的使用寿命,建模时也可以根据实际工艺需求,预留软带粘贴的0.5mm厚度尺寸,避免粘贴软带后滑块总高度超差,影响装配精度。
