CA6140车床大边缘轮盘类传动零件结构设计

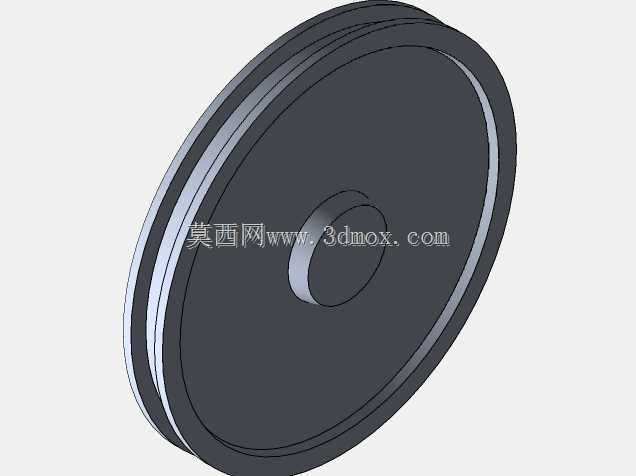

　　在普通卧式车床的进给传动与主轴辅助传动链路中，这类大边缘盘类零件是承担动力传递、运动换向或是张紧调节功能的核心配套构件，日常加工场景中，不管是长轴类零件的外圆车削、端面车削，还是螺纹加工工序的进给匹配，这类盘件的结构精度都会直接影响传动链路的运行平稳性，一旦盘体的同轴度、端面跳动超差，很容易出现传动带打滑、进给窜动的问题，直接导致加工件表面出现振纹、尺寸公差超差。从结构设计逻辑来看，这类大边缘盘体采用了等厚轮缘加中心凸台的结构形式，轮缘位置的多道环槽是为了适配传动件的安装定位，不同宽度的环槽可以匹配不同规格的传动带或是嵌装密封、挡圈类辅助零件，避免传动件在高速运转过程中出现轴向窜动脱出的问题；

　　中心位置的凸台结构一方面是为了增加盘体与安装轴配合段的接触长度，提升配合的同轴度精度，另一方面也能减少盘体整体的材料用量，在保证结构刚性的前提下控制零件自重，降低高速旋转时的转动惯量，减少传动链路的启动负载。设计过程中首先要明确的是安装边界约束，盘体的最大外圆尺寸需要匹配车床对应安装位置的腔体空间，保证运转过程中不会和周边的防护罩、其他传动齿轮或是润滑管路发生运动干涉，中心安装孔的孔径、公差等级要和配套安装轴的轴径公差形成合理配合，一般选用过渡配合保证安装后无旷量，同时兼顾拆装维护的便利性；中心凸台的轴向伸出长度要和轴上的定位台阶尺寸匹配，保证盘体安装到位后轴向定位准确，不会出现轴向窜动。

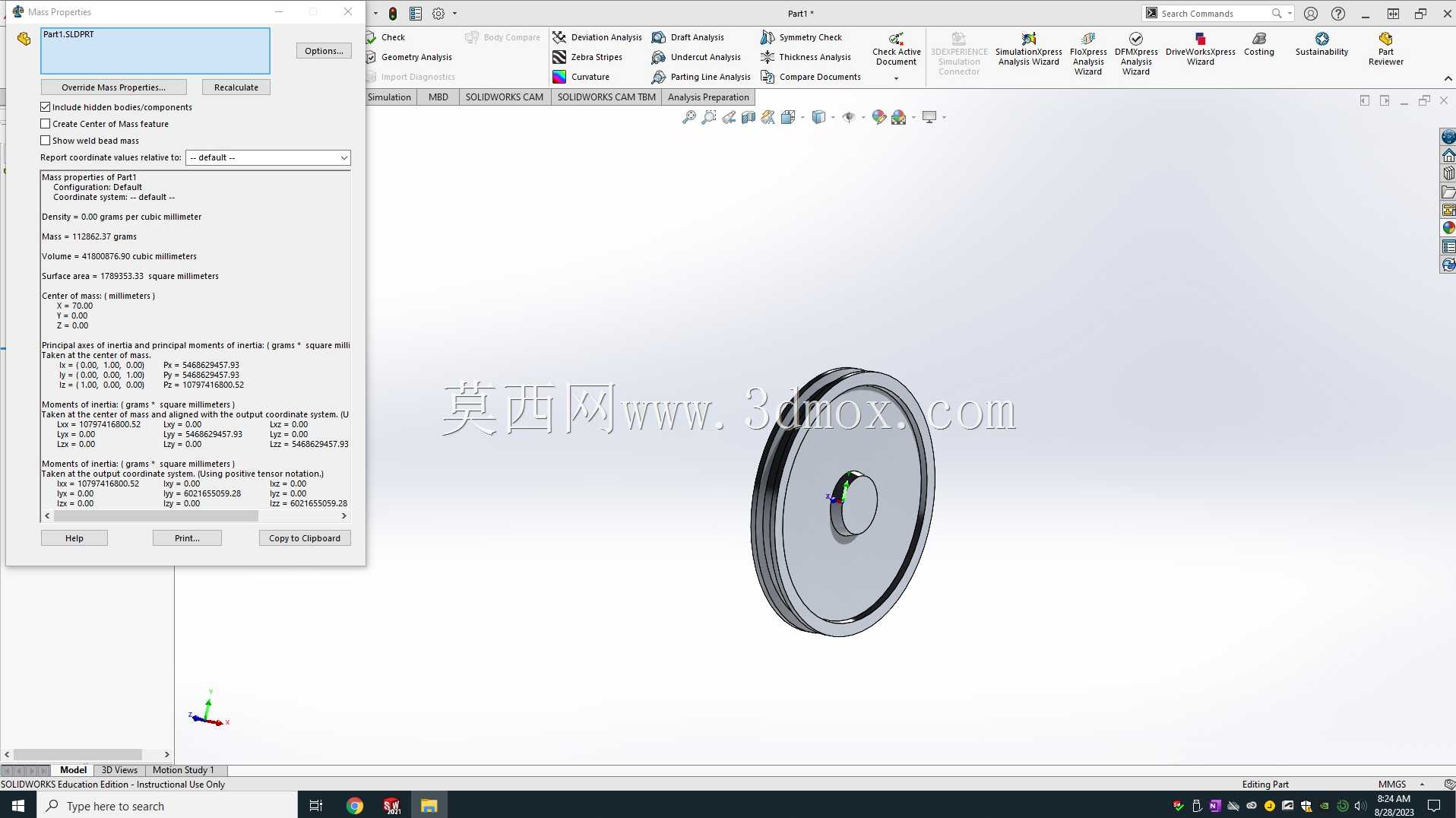

　　轮缘部分的环槽尺寸设计需要严格适配对应传动件的截面尺寸，槽底的粗糙度、槽侧的角度公差都要控制在合理范围，避免传动件运转过程中出现异常磨损，同时轮缘与盘幅连接位置做了圆弧过渡处理，避免热处理或是长期交变载荷作用下出现应力集中导致的盘体开裂问题。从实际应用的角度出发，这类盘件在CA6140车床的日常维保、备件替换场景中需求量不小，很多老旧车床在长期使用后，盘体的轮缘槽会出现磨损、中心配合孔会出现磨损失圆的问题，直接替换全新的盘件就能快速恢复设备的传动精度，相比现场补焊再机加工修复的方式，直接更换成品备件的效率更高，精度一致性也更有保障。建模过程中需要重点把控几个形位公差的对应关系：中心安装孔的轴线与盘体两端面的垂直度、

　　轮缘外圆相对于中心孔轴线的径向圆跳动、环槽侧面相对于中心孔轴线的端面圆跳动，这些参数都是直接影响零件安装后运转精度的核心指标，建模时需要把这些公差对应的结构约束做准确，后续生成工程图时才能直接导出符合加工要求的标注信息。另外盘体的端面没有多余的减重孔设计，一方面是因为这类盘件的运转转速不算极高，不需要通过减重孔进一步降低自重，另一方面实心盘幅的结构刚性更好，在承受传动张紧力的时候不容易出现盘体变形，更适合车床这类重载、有冲击载荷的加工场景。安装时需要注意，盘体贴靠轴肩的端面要保证平整无毛刺，锁紧螺母的压紧力要均匀，避免压装过程中导致盘体倾斜，否则运转时会出现周期性的振动，不仅会加剧传动件的磨损，长期下来还会影响安装轴的轴承寿命。在润滑设计上，这类盘件如果是外露式安装的话，一般不需要额外的油道润滑，依靠日常的飞溅润滑就能满足需求，如果是安装在封闭腔体内部的话，盘体旋转过程中还能起到带油润滑周边齿轮、轴承的作用，这也是盘类零件在传动箱体内的附加功能。
