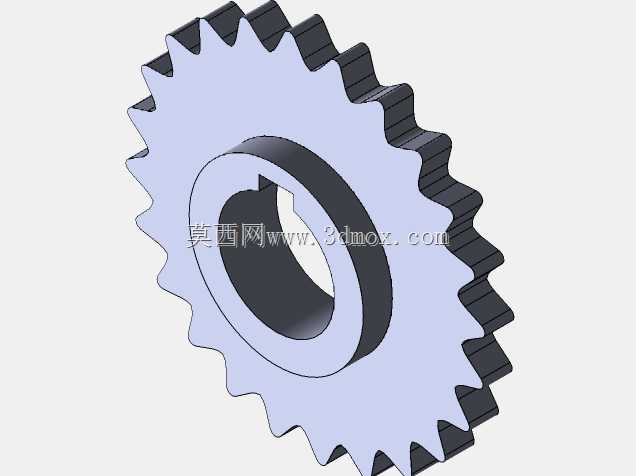

CA6140车床链轮传动零件结构设计

　　在普通卧式车床的进给传动链中，这类链轮零件承担着进给箱到溜板箱之间的运动传递作用，区别于齿轮啮合的闭式传动场景，链轮搭配链条的传动形式更适合车床内部跨距较大的轴间动力传输，能在安装中心距存在小幅偏差的工况下保持稳定的传动比，不会因为箱体加工的形位公差累积出现卡滞、打齿的问题。从结构设计逻辑来看，这个链轮采用了单排齿的结构形式，齿形轮廓符合短节距精密滚子链的啮合要求，齿侧的圆弧过渡经过参数化拟合，能保证链节在啮入、啮出过程中平滑接触，减少啮合冲击带来的磨损，延长整套传动副的使用寿命。零件中心的孔位设计带键槽结构，是典型的周向固定方案，装配时通过平键连接传动轴，既能传递额定扭矩，也方便后期维护时的拆卸更换，

　　不需要额外做过盈配合的冷装或者热装工序，适配车床日常维保的现场作业条件。链轮的轮毂部分做了加厚处理，对应轴上的安装定位台阶，装配时可以直接抵靠轴肩完成轴向定位，不需要额外加装轴套调整位置，能有效控制装配累积误差，保证链轮和对应链轮的共面度，避免链条运行过程中出现偏磨、掉链的故障。从安装边界来看，这个链轮的齿顶圆直径、轮毂外径、内孔尺寸都严格匹配CA6140车床对应安装位的空间尺寸，安装后不会和周边的箱体壁、其他传动零件发生运动干涉，齿宽尺寸适配对应规格的单排链条，啮合时链条的侧面和链轮挡边之间留有合理的侧隙，能适应轴系运转时的小幅窜动。在实际车床运行场景里，这个链轮工作在箱体内的润滑环境中，齿面的粗糙度要求控制在合理范围，

　　既可以减少链条和齿面的摩擦损耗，也能让润滑油在啮合面形成稳定的油膜，降低传动过程中的噪音。设计过程中需要重点校核齿根的弯曲强度，因为车床进给传动时会存在切削负载的波动，尤其是车削端面、螺纹进给时，传动链会承受交变载荷，足够的齿根厚度能避免长期交变载荷下出现齿根断裂的失效问题。另外链轮的端面跳动、径向跳动公差都按照车床传动件的精度等级设定，保证运转时的动平衡性能，避免高速进给时出现传动振动，影响工件的加工表面质量。这类链轮零件的建模过程需要先确定链条节距、滚子直径、齿数这些核心参数，再通过参数化方程生成齿形轮廓，拉伸生成实体后切除内孔和键槽，最后对齿顶、齿根的棱边做倒角处理，去除加工毛刺，避免装配时划伤操作人员或者链条零件。

　　和同传动路径上的齿轮零件相比，链轮的传动阻尼更小，对安装精度的容错率更高，在车床的溜板快速移动工况下，能承受更高的瞬时传动速度，不会因为瞬时过载出现齿面胶合的问题。在日常设备维护中，这类链轮的磨损检查主要看齿面的磨损量和键槽的变形情况，当齿厚磨损超过允许阈值时就需要更换，建模时保留的合理尺寸裕度也能保证替换零件和原有链条、轴系的完全适配，不需要对周边结构做二次修改。
