弯管式钣金通风吹管结构设计

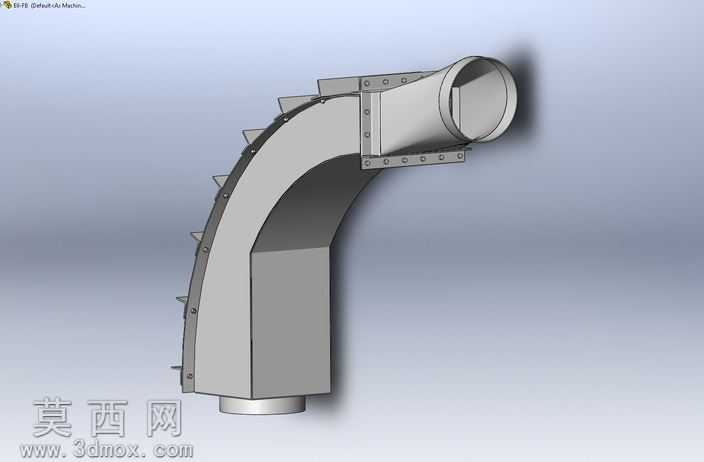

本作品为弯管式钣金通风吹管结构，采用三维参数化建模思路完成整体设计，建模过程严格遵循钣金加工工艺规范，从基础的直管段轮廓草图出发，通过拉伸、折弯、法兰成型等特征逐步构建主体弯管结构，精准控制90度弯管的曲率半径，保证气流在管道内流转时的顺畅性，避免出现直角弯折带来的风阻骤增问题。模型在细节处理上，对弯管外侧的加强筋结构做了等距排布设计，每一处加强筋的折弯角度、突出高度都经过参数化约束，既可以提升薄壁钣金构件的整体结构强度，避免管道在风压作用下出现形变，也能保证批量生产时的工艺一致性。两端的连接法兰采用独立的钣金特征构建，法兰盘上的安装孔位做了均匀圆周阵列，孔位间距、法兰翻边高度都匹配常规通风管道的连接标准，可直接与同规格的直风管、设备风口完成对接安装，无需二次调整孔位。模型的材质渲染采用哑光金属质感，还原镀锌钣金的真实表面效果，不同结构面做了细微的光影区分，清晰展现折弯接缝、法兰连接边、加强筋的结构层次，直观呈现构件的装配关系。设计过程中充分考虑钣金加工的下料可行性，所有折弯处都预留了合理的工艺缺口，避免折弯加工时出现材料撕裂、起皱的问题，管壁厚度参数统一设置，符合常规通风管道的钣金用料规格，整体结构无冗余特征，所有参数都可根据实际使用场景的风压、管径需求进行快速调整，适配不同的暖通通风、吹风除尘系统的安装使用需求，构件的分段式设计也方便后期运输与现场拼装，降低安装施工的难度。
