八叶曲面螺旋桨流体动力结构设计

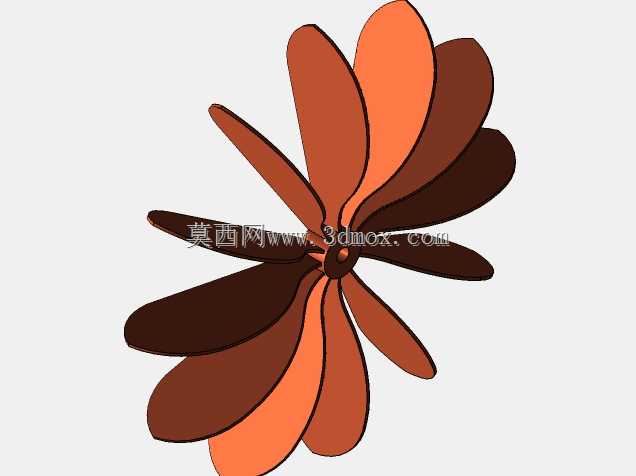

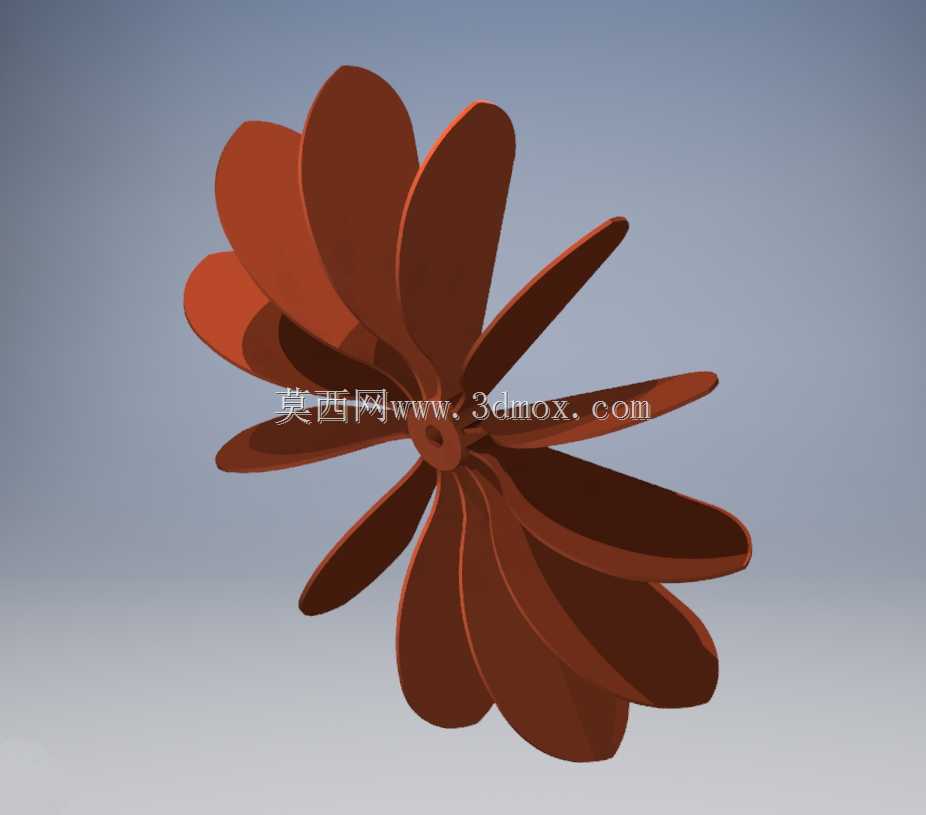

　　这款八叶结构的螺旋桨，核心应用场景覆盖中小功率流体推进、低噪通风送风、小型流体搅拌等多个工程领域，区别于常规三叶、四叶桨的设计逻辑，八片桨叶的布局首先针对低脉动输出需求做了针对性优化，在同等转速工况下，每片桨叶经过流场计算确定的错相位排布，能大幅降低流体通过桨叶时产生的周期性压力脉动，减少运行过程中的振动传递，适配对运行平稳性有较高要求的安装场景，比如室内通风系统末端、小型水面探测设备推进单元、低噪流体搅拌装置等。

　　从功能特性来看，每片桨叶的翼型截面从根部到叶尖做了连续的扭角变化，根部截面扭角更大，适配靠近轮毂处较低的线速度，保证根部区域流体获得足够的轴向推力分量，避免根部区域出现流动分离造成的效率损失；叶尖区域扭角逐步收窄，匹配叶尖更高的线速度，降低叶尖位置的涡流强度，减少叶尖涡带来的能量损耗与气动噪声。桨叶与轮毂的过渡区域做了大圆角顺滑衔接，既避免了直角衔接带来的应力集中问题，也能减少衔接位置的流体滞止区，降低局部紊流带来的效率损失。轮毂中心预留的安装孔位做了同轴度公差约束，安装端面设计有定位止口，能保证装配后桨叶的回转精度，减少高速旋转时的动不平衡量，降低运行过程中的径向跳动。

　　设计过程中首先根据目标工况的推力需求、额定转速、介质密度参数，先确定螺旋桨的整体直径与轮毂比，轮毂比的选择兼顾了结构强度与通流效率，过小的轮毂比会导致桨叶根部安装空间不足，运行中容易出现根部断裂风险，过大的轮毂比则会挤占有效通流面积，降低整体推进效率。确定基础参数后，通过翼型库匹配对应雷诺数下的高升阻比翼型，沿径向划分多个截面，每个截面根据所在位置的线速度计算对应的安装角，再通过曲面放样将各个截面顺滑连接，形成连续的桨叶曲面，之后对八片桨叶做圆周阵列，阵列过程中严格保证每片桨叶的角度一致性，避免因角度偏差造成的动不平衡。完成基础造型后，对流道区域做流体仿真验证，针对仿真中出现的局部低压区、流动分离位置调整桨叶的曲面曲率，反复迭代直到流场分布均匀，推力系数与效率达到设计目标。

　　安装边界方面，这款螺旋桨的轴向安装尺寸从轮毂安装端面到叶尖的轴向投影距离经过严格控制，适配多数常规安装腔体的深度要求，不会出现桨叶与壳体剐蹭的问题；径向最大尺寸为桨叶的回转直径，安装时需要预留足够的径向间隙，间隙值控制在回转直径的1%到2%之间，间隙过小容易在运行中因为轴系窜动造成桨叶碰壳，间隙过大则会在叶尖与壳体之间形成回流，降低整体工作效率。轮毂的安装孔适配常规标准直径的传动轴，键槽位置按照标准传动键尺寸设计，能传递额定工况下的扭矩，避免运行中出现打滑问题。

　　在实际使用场景中，这类八叶螺旋桨相比少叶桨，在同等推力需求下可以运行在更低的转速，进一步降低运行噪声，适合对噪音控制有要求的民用、商用设备场景；同时更多的桨叶也让单片桨叶承受的载荷更小，在同等推力下桨叶的结构应力更低，能选用更薄的桨叶截面，进一步降低翼型阻力，提升整体效率。设计时也考虑了不同介质的适配性，桨叶曲面的光滑度要求能适配空气、清水等低粘度介质，也可在调整表面粗糙度要求后适配轻度含杂质的流体场景，轮毂与桨叶的一体化结构设计也减少了装配连接带来的失效风险，提升长期运行的可靠性。
