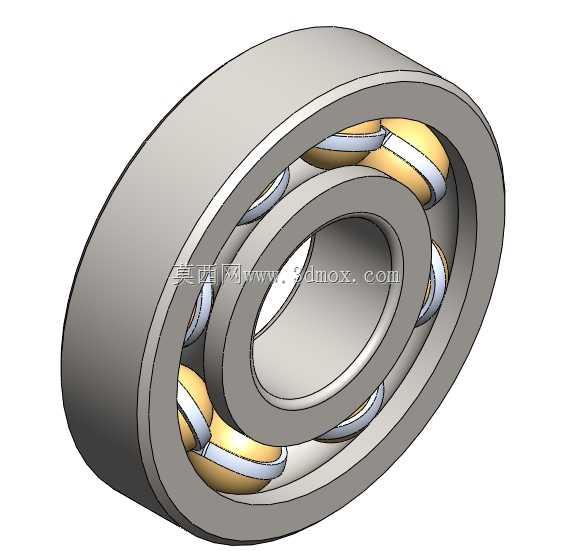

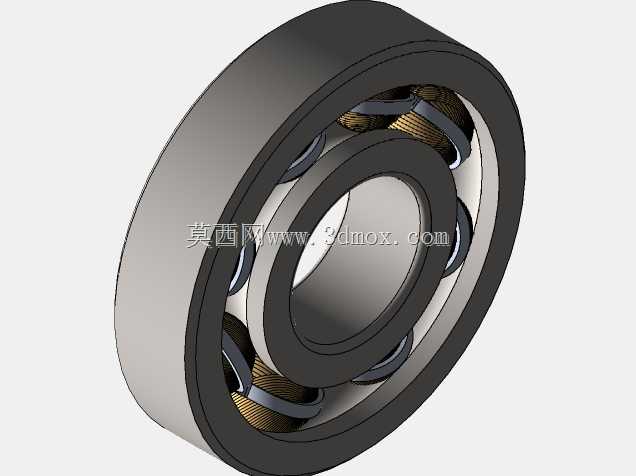

CA6140车床配套深沟球滚动轴承结构

　　在普通卧式车床的主轴箱、进给箱内部，这类深沟球结构的滚动轴承是支撑旋转轴系的核心基础零件，CA6140作为应用极广的通用卧式车床，其主轴前端支撑、进给光杆、丝杠的中间支撑点位，都会用到同结构类型的轴承来承担径向载荷，同时兼顾少量轴向窜动的限位需求。从实际装配场景来看，这类轴承的内圈与旋转轴采用过盈配合，随轴一同做回转运动，外圈则与箱体上的安装轴承孔采用过渡或小间隙配合，固定在箱体基座上，中间的滚动体沿内外圈的滚道做滚动摩擦，相比滑动轴承能大幅降低轴系运转时的摩擦阻力，减少车床长时间运转的温升与功率损耗。

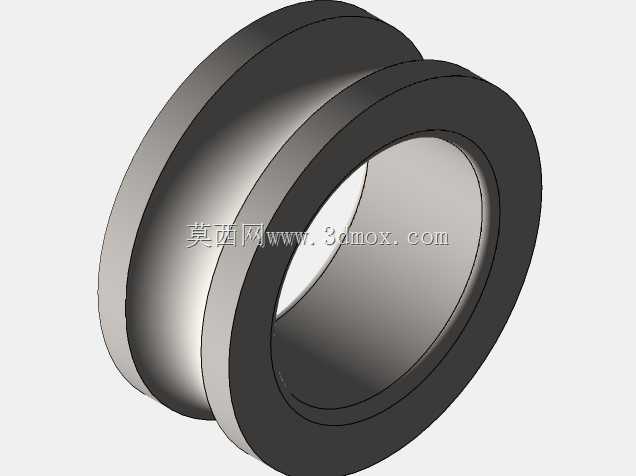

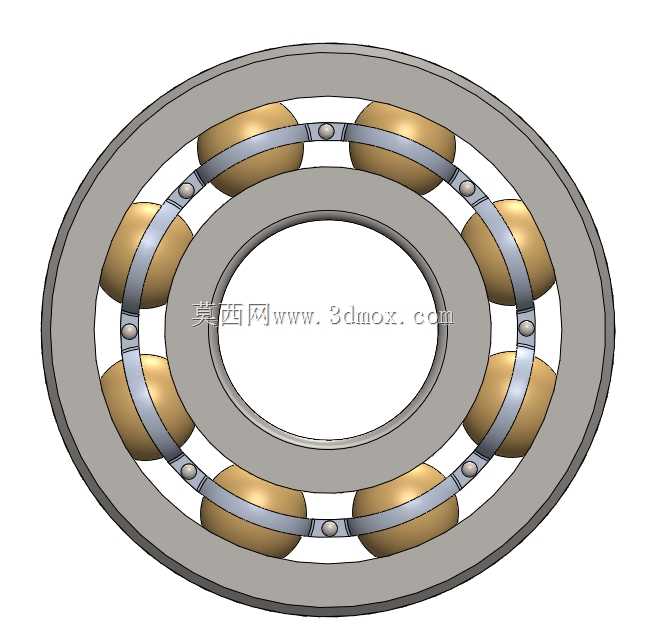

　　设计这类轴承结构时，首先要匹配CA6140车床对应轴位的安装尺寸边界：内圈孔径要与对应轴段的轴径公差带匹配，通常选用k6级公差的轴段与内圈配合，保证运转时内圈与轴无相对滑动；外圈的外径尺寸要匹配箱体轴承孔的H7级公差，方便装配时的压装或热装操作，同时外圈的宽度尺寸要与轴承孔的台阶深度匹配，保证端盖压紧后不会出现外圈轴向窜动。滚道的曲率设计是核心环节，内外圈的滚道圆弧半径略大于滚动体的球半径，既保证滚动体与滚道有足够的接触面积承载径向力，又能预留合适的间隙容纳润滑脂，避免滚动体在滚道内出现卡滞。保持架采用浪形冲压结构，均匀分隔每一颗滚动体，避免相邻滚动体直接接触产生额外摩擦与磨损，同时保持架的兜孔间隙控制在合理范围，既允许滚动体在兜孔内有微小的自转空间，又不会让滚动体出现过大的偏移量。

　　从功能特性来看，这类深沟球轴承除了承担车床轴系的径向载荷外，还能承受双向的轴向载荷，在CA6140车床车削端面、台阶轴时，轴系受到的轴向切削力会通过轴承内圈传递给滚动体，再传导到外圈与箱体上，避免轴系出现轴向窜动影响加工精度。日常维护时，这类轴承通常采用锂基脂润滑，装配时在轴承内部填充约三分之一空腔容积的润滑脂，既能保证滚动体与滚道之间的润滑膜形成，又不会因为润滑脂填充过多导致运转时温升过高。安装过程中需要注意，压装轴承时要通过专用套筒顶住对应套圈施压，禁止通过滚动体传递压装力，避免滚道表面出现压痕损伤，影响后续运转精度与使用寿命。

　　在机床加工的实际工况下，这类轴承的运转精度直接影响车床的加工精度，比如主轴支撑轴承的径向跳动量需要控制在0.005mm以内，才能保证主轴回转时的径向跳动满足IT7级加工精度的要求。设计三维结构时，需要准确还原内外圈的倒角尺寸、滚道的曲率参数、滚动体的直径与数量、保持架的结构细节，这些细节直接决定了后续装配干涉检查、运动仿真的准确性，比如在做主轴箱的虚拟装配时，轴承的宽度尺寸如果存在偏差，就会导致端盖压紧量计算错误，要么出现压紧过度导致轴承卡滞，要么压紧量不足导致轴承外圈松动。另外，轴承的密封结构虽然在这个模型中未做重点体现，但实际应用中，外露的轴端轴承会加装防尘盖或密封圈，避免切削液、铁屑进入轴承内部破坏滚道与润滑脂，这部分结构在做整机装配设计时也需要预留对应的安装空间。

　　从选型匹配的角度来说，这类深沟球轴承的额定动载荷、额定静载荷参数需要匹配对应轴位的受力情况，CA6140车床的主轴支撑点位因为要承受较大的切削力，会选用尺寸更大、载荷等级更高的型号，而进给箱内的传动轴受力较小，会选用尺寸更小的同结构轴承。三维建模过程中，需要严格遵循滚动轴承的标准尺寸系列，保证模型的互换性，也就是模型的安装尺寸与实际标准件完全一致，这样在做整机设计时，可以直接调用模型完成装配，不需要额外调整轴与箱体的安装尺寸，大幅提升设计效率。同时建模时要还原滚动体与滚道的接触关系，在做运动仿真时，可以模拟轴承运转时滚动体的自转与公转状态，验证保持架的运动干涉情况，提前发现结构设计的潜在问题。
