CA6140车床配套传动链轮结构设计

　　在普通卧式车床的进给传动系统中，链轮是实现进给箱与溜板箱之间动力传递的核心零件之一，这款适配CA6140车床的链轮，主要承担进给运动的链条传动扭矩传递任务，区别于齿轮啮合的近距离传动形式，链轮搭配专用传动链条可实现跨轴段的动力输送，在车床床身内部的狭长安装空间内，无需额外设置中间传动齿轮轴即可完成动力衔接，能有效简化车床进给系统的轴系布局，减少传动环节的累积间隙。从实际使用场景来看，车床进给传动的工况存在频繁正反转切换、进给量调整带来的载荷波动，这款链轮在齿形设计上采用了标准三圆弧一直线齿槽轮廓，齿面工作段的圆弧曲率完全匹配配套滚子链的滚子外径，啮合过程中滚子与齿槽的接触为滚动摩擦，能大幅降低正反转切换时的冲击磨损，

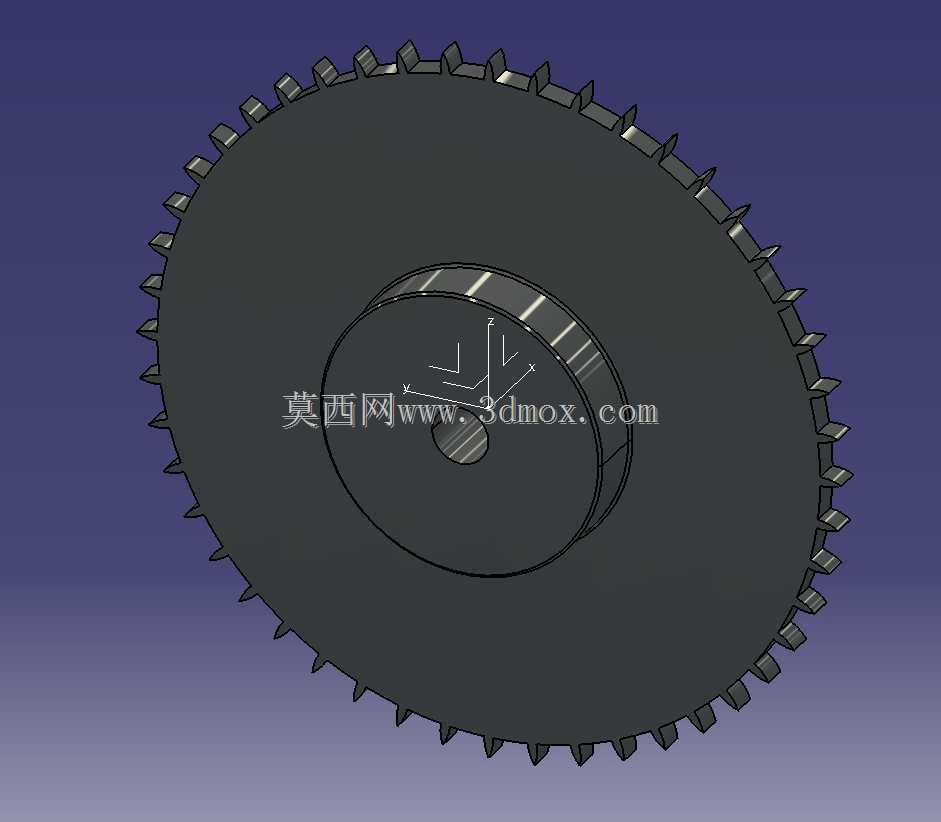

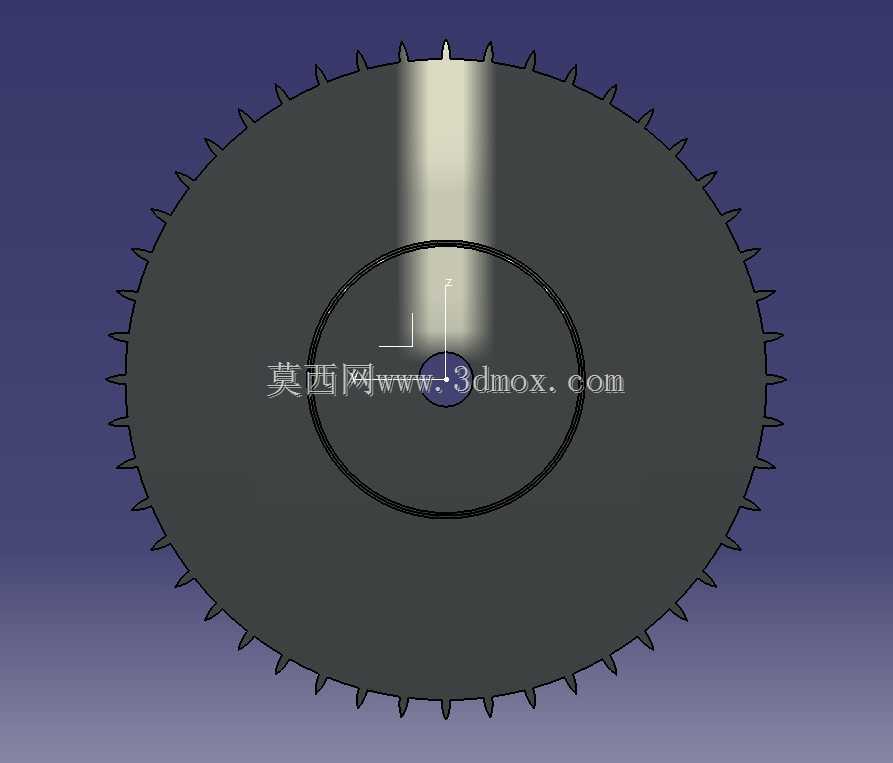

　　避免齿面过早出现点蚀或崩齿问题。链轮的整体结构为单排齿腹板式设计，中心设置的安装轴孔带有键槽结构，可通过平键与传动轴实现周向固定，轴孔外侧的轮毂段做了加厚处理，轮毂长度略大于链轮腹板厚度，安装时轮毂端面可与轴肩、轴套端面紧密贴合，保证链轮的轴向定位精度，避免运转过程中出现轴向窜动导致的链条脱齿问题。腹板部分在保证结构强度的前提下做了等厚度减重设计，既降低了链轮自身的转动惯量，减少进给启停时的惯性冲击，也能控制零件整体重量，降低传动轴的径向载荷。齿顶部分做了小倒角处理，不仅能在链条啮合入齿时起到导向作用，避免链条外链板与齿顶发生剐蹭，也能去除齿顶加工时产生的毛刺，防止运转过程中毛刺脱落卡入链条铰接间隙造成卡滞。从安装边界来看，

　　这款链轮的齿顶圆直径、轮毂外径、中心轴孔尺寸均匹配CA6140车床进给系统的安装空间，安装时无需对周边的轴座、防护罩做额外改造，可直接替换原有磨损的同规格链轮。在实际传动过程中，链轮的齿距精度直接影响传动平稳性，这款链轮的齿距累积误差控制在机械传动零件的IT7级精度范围内，相邻齿距偏差不超过0.02mm，能保证链条在啮合过程中每个齿的受力均匀，避免个别齿载荷过大出现过早失效。链轮的两侧端面与中心轴孔的垂直度公差控制在0.03mm以内，安装后链轮的端面跳动量极小，可避免链条运转过程中出现侧向偏移，减少链条与链轮齿侧的偏磨问题，延长链条与链轮的整体使用寿命。在润滑适配方面，腹板与轮毂的过渡位置做了圆弧过渡，没有尖锐的存油死角，

　　车床进给箱内的飞溅润滑油可以顺着圆弧面均匀流到齿面与链条铰接位置，保证啮合部位的持续润滑，降低运转过程中的摩擦温升。不同于输送设备用的大节距链轮，车床传动用的链轮对传动精度要求更高，这款链轮在设计时特意控制了齿根圆的径向跳动公差，保证链条在啮合过程中不会出现忽紧忽松的情况，避免进给运动出现爬行问题，保障车床进给加工时的表面加工质量。在失效防护设计上，齿面的工作硬度做了针对性匹配，既保证足够的耐磨性应对长期频繁的啮合摩擦，也保留了芯部的韧性，可承受进给过载时的冲击载荷，避免出现断齿故障。
