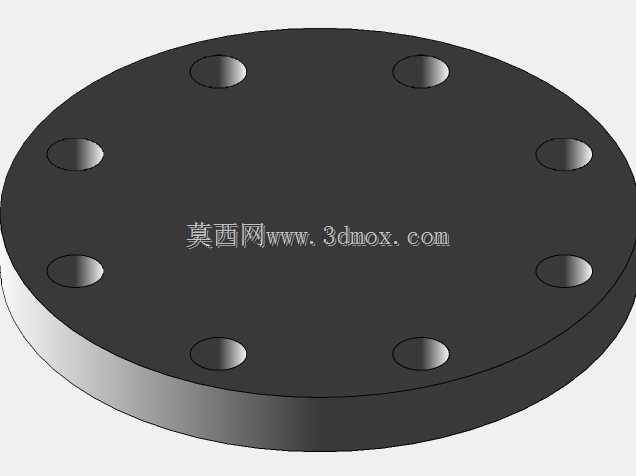

ASME标准3-1/2寸凸面盲板法兰结构设计

　　在石油化工、市政给排水、热力管网、工业制程流体输送系统的管路布设作业中，盲板法兰是实现管路末端永久或临时封堵、分段试压隔离、检修段安全隔断的核心承压连接件，这款适配ASME B16.5标准的3-1/2寸凸面盲板法兰，正是针对中低压工业管路的封堵需求完成的结构设计，可直接匹配同压力等级、同公称通径的凸面对焊法兰、平焊法兰完成装配，无需额外加工适配接口。从实际工程应用场景来看，这类凸面盲板法兰常被用在工艺管线的预留接口位置、装置检修的临时隔断点位、管路末端的永久封堵段，相比焊接封头，它具备可拆卸、可重复拆装使用的优势，在管线改线、设备扩容、试压吹扫作业中，不需要切割管路就能实现通断状态切换，能大幅降低现场施工的改造成本与作业周期。

　　设计阶段首先锚定ASME B16.5标准的核心尺寸边界，公称通径对应3-1/2英寸，凸面密封面的凸起高度、表面粗糙度严格匹配标准要求，确保与配套法兰的密封垫片接触时，能形成足够的密封比压，避免介质渗漏；法兰盘上的螺栓孔采用沿圆周均布的排布方式，孔位的中心圆直径、孔径尺寸完全对应同规格法兰的螺栓参数，现场安装时不需要二次扩孔或调整位置，螺栓穿入后能保证两侧法兰的密封面完全对中，不会出现偏载导致的密封失效问题。从结构功能特性来看，这款盲板法兰为整体实心盘式结构，没有中心通流孔，依靠整个盘面承受管路内部的介质压力，凸面结构的设计可以让密封垫片的受力集中在凸起的密封环带区域，相比全平面法兰，在相同螺栓预紧力下能获得更高的密封比压，

　　适配石棉橡胶垫、缠绕垫、金属包覆垫等多种常用密封垫片，适用的介质场景覆盖水、蒸汽、油品、常规腐蚀性化工介质等多种工业流体。设计过程中充分考虑了现场安装的操作边界，法兰盘的外径尺寸控制在标准允许的最小范围内，在满足结构强度与螺栓安装空间的前提下，尽可能缩小法兰的外轮廓尺寸，避免在管路密集排布的管廊、设备接口区域出现安装干涉；法兰盘的厚度经过承压强度校核，能承受对应压力等级下的全工况载荷，包括管路的水锤冲击、温度变化带来的热应力载荷，不会出现盘面变形导致的密封面泄漏。螺栓孔的加工位置精度控制在标准允许的公差范围内，相邻孔位的角度偏差、孔中心与法兰中心的同轴度偏差都满足装配要求，现场安装时不会出现螺栓无法穿入、强行紧固导致法兰翘曲的问题。

　　凸面密封面的边缘加工有过渡圆角，避免尖锐棱角划伤密封垫片，也能减少安装过程中操作人员被划伤的风险；法兰的两个端面都做了平整度处理，非密封侧的盘面平整度满足螺栓紧固时的受力均匀性要求，不会因为盘面不平导致螺栓预紧力分布不均。在实际选型使用中，这款凸面盲板法兰可以直接替换同标准同规格的进口盲板配件，不需要修改现有管路的法兰接口尺寸，在老旧装置的配件更换、新建管线的配件选型中都能直接适配；相比非标准的自制盲板，它的所有尺寸都经过标准化校核，不需要现场测绘加工，能大幅缩短配件采购与安装的周期，也能避免自制盲板因为厚度不足、孔位偏差导致的安全隐患。从建模逻辑来看，整个模型采用参数化建模思路搭建，以法兰中心为坐标原点，先绘制法兰盘的外轮廓草图，拉伸生成基础盘体，再绘制凸面密封面的轮廓拉伸生成密封凸台，之后按照圆周阵列的方式生成所有螺栓孔，最后对所有锐边做倒圆角处理，模型的所有特征尺寸都与标准参数一一对应，没有冗余的几何特征，在做装配干涉检查、管路应力仿真分析时，可以直接导入模型使用，不需要额外做几何清理。在管路试压作业中，这类盲板法兰可以配合试压堵头使用，作为试压段的末端封堵元件，能承受试压过程中的短时超压载荷，不会出现盘面破裂、密封泄漏的问题；在长期停运的管段，安装这类盲板法兰可以彻底隔断管路介质，避免阀门内漏导致的介质串流风险，是工业管路系统中不可或缺的基础连接件。
