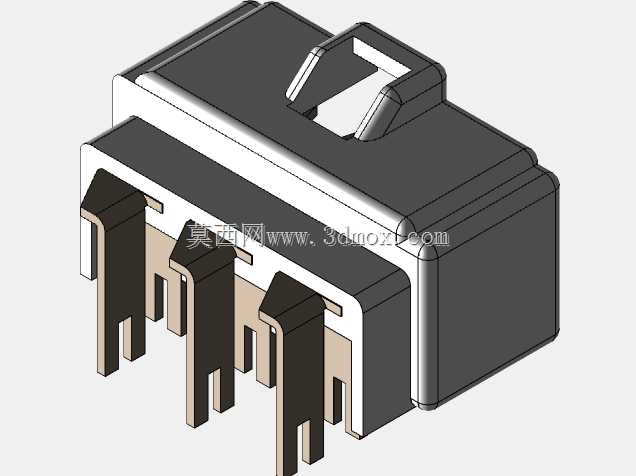

车用6.3大电流弯针接插件结构设计

　　车载电气回路的连接可靠性，直接决定整车电控系统的运行稳定性，尤其是承担大电流传输的接插部件，既要适配车身钣金、电控盒内部的紧凑安装空间，又要在车辆行驶的振动、温变环境下保持稳定的接触性能，这类弯针式接插件就是针对车载电控单元内部板端连接场景开发的连接部件。不同于直针式接插件对安装方向的硬性要求，这款弯针结构的接插件在布线时可以让线束走向平行于PCB板面，大幅压缩接插件垂直于板面方向的占用空间，适配车载电控盒内部局促的层叠安装布局，避免线束弯折半径过小导致的线芯损伤、绝缘层开裂问题。从结构设计逻辑来看，接插件的塑壳采用带定位卡扣的方正外形，顶部的一体式挂扣结构可以在插接完成后与对插端形成机械锁止，

　　防止车辆行驶过程中的持续振动导致接插件松脱、接触电阻骤升引发的发热故障；塑壳的侧壁做了加厚的加强筋结构，既可以提升插接过程中的抗形变能力，避免插针偏位导致的针脚弯折，也能在塑壳注塑成型过程中减少翘曲变形，保证针脚安装位的位置度公差满足装配要求。外露的弯针端子采用6.3规格的标准接插宽度，适配行业通用的6.3系列母端端子，端子的插接段做了渐变的导向斜角，装配时可以顺利导入对插端的接触弹片内部，降低人工装配的对位难度，减少插针顶弯、塑壳开裂的装配不良率；端子的折弯段采用大圆弧过渡结构，避免直角折弯导致的端子局部应力集中，在长期受振动外力作用时不会出现端子断裂的失效问题，同时折弯后的焊接段长度经过精准核算，

　　既可以保证穿过PCB安装孔后有足够的焊锡浸润长度，形成可靠的焊点连接，也不会因为引脚过长导致波峰焊后焊锡尖突出，触碰周边元器件引发电气短路。在安装边界的适配设计上，这款接插件的塑壳底部做了贴合PCB板面的定位凸台，装配时凸台可以卡入PCB对应的定位孔内，在过波峰焊的过程中不需要额外的治具固定就能保持接插件的位置精度，避免焊接过程中接插件偏移导致的针脚虚焊、连焊问题；塑壳的整体外形尺寸经过多轮布局优化，三个针脚的间距满足大电流传输的电气间隙要求，相邻针脚之间的塑壳隔栏可以有效避免焊锡桥连，同时在接插件带电工作时，隔栏结构也能提升极间的绝缘性能，防止温湿度变化、凝露产生时出现极间爬电、短路故障。在实际装车应用场景中，

　　这类接插件多用于车载车身控制器、电源分配单元内部的大电流回路连接，承担灯光控制、电源输送这类持续通流的回路连接任务，设计过程中针对车载环境的温度循环特性，对塑壳材料的耐温性能、端子的镀层厚度都做了匹配性选型，保证在-40℃到125℃的工作温度区间内，塑壳不会出现脆化、软化形变，端子镀层不会出现氧化锈蚀导致的接触电阻上升问题。不同于消费电子类接插件对轻薄化的极致追求，车载接插件的设计优先级始终围绕可靠性展开，每一处结构细节都对应实际装车过程中可能出现的失效场景：顶部锁扣的扣合力经过反复调校，既不会因为扣合力过大导致装配、检修时拆卸困难，也不会因为扣合力不足导致松脱；针脚的插拔力控制在合理区间，保证接触弹片与针脚之间有足够的接触正压力，降低接触电阻减少工作发热，同时也能让一线装配人员不需要借助专用工具就能完成插接作业；塑壳表面的防滑纹理设计，方便检修时手持施力，不会因为手上沾有油污、灰尘出现打滑问题。在三维建模过程中，这类接插件的模型需要精准还原每一处装配干涉边界，包括针脚的折弯角度、塑壳的卡扣尺寸、定位凸台的位置公差，方便结构设计人员在进行PCB布局、电控盒壳体设计时直接调用，提前核对安装空间，避免后期开模、试装阶段才发现空间干涉、装配错位的问题，缩短整车电控系统的开发周期，减少设计迭代产生的成本损耗。
