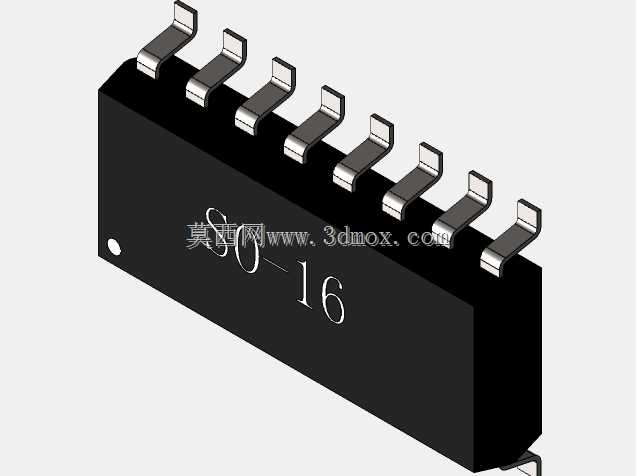

SO-16贴片封装电子元器件三维结构

　　在消费电子、工业控制板卡、通讯设备主板的表面贴装产线布局阶段，SO-16这类宽体小外形封装器件的三维结构数据，是PCB布局工程师、SMT工艺工程师开展前期设计校验的核心参考依据。不同于传统通孔插装类器件，SO-16采用双侧翼形引脚排布设计，单排引脚数量为8，总计16个引出端，引脚采用向外弯折的鸥翼形态，这种结构设计能够在回流焊过程中让焊锡通过毛细作用充分填充引脚与焊盘之间的缝隙，同时在焊接完成后形成足够的机械应力释放空间，避免温度循环过程中因PCB基材与封装本体热膨胀系数差异导致的引脚断裂、焊盘脱落问题。从实际应用场景来看，这类封装多用于中小规模逻辑芯片、接口转换芯片、低端运算放大器、驱动类芯片的封装载体，在工控PLC IO扩展板、

　　家用路由器主控周边电路、汽车电子车窗控制模块、消费类小家电控制板上都能见到同规格封装器件的身影，是表面贴装工艺中应用占比极高的一类标准封装形态。做结构建模的时候，首先要卡准封装本体的核心尺寸边界，本体采用矩形黑色环氧塑封结构，本体长度、宽度、高度的公差控制要符合JEDEC相关标准要求，本体一侧的引脚1标识圆点位置必须准确，这个标记是SMT贴片过程中视觉定位、人工核对器件方向的核心参照，一旦位置偏移会直接导致整批器件贴装方向错误，造成批量返修损失。引脚部分的建模不能只做简单的拉伸形态，要还原实际冲压引脚的弯折弧度、引脚末端的共面度要求，实际生产中引脚共面度公差需要控制在0.1mm以内，否则回流焊时会出现虚焊、立碑等工艺缺陷，

　　建模时要把引脚的厚度、引脚间距、引脚伸出本体的长度、引脚弯折后的高度差都精准还原，这些尺寸直接决定了PCB封装焊盘设计的合理性，焊盘宽度、长度、焊盘间距如果和实体器件尺寸不匹配，会直接导致焊接良率下降。很多刚入行的结构工程师在做PCB封装库的时候，容易忽略器件本体下方的空间余量，SO-16封装本体底部和PCB表面之间存在微小的间隙，这个间隙是用来容纳焊锡挥发的助焊剂残留，同时避免本体直接压在PCB表面的走线或者丝印上，建模时要把这个安装间隙准确体现出来，方便Layout工程师在布线时确认本体下方是否可以走细线、是否需要做丝印避让。另外，引脚的金属部分要还原镀锡层的金属质感，本体的哑光环氧塑封质感也要和实际器件匹配，这样在做整机结构装配校验的时候，可以直观检查器件和周边结构件、接插件、高大电容之间的装配干涉问题，比如有些紧凑型设备的PCB上方就是塑料壳体的加强筋，如果没有准确的三维模型，很容易出现壳体装配后压到器件本体、导致器件引脚受力脱焊的问题。在做SMT产线的钢网开孔设计参考时，准确的三维模型也能帮助工艺工程师提前确认引脚和钢网开孔的对位关系，评估焊膏印刷量是否合适，避免少锡、连锡等工艺问题。不同于定制化的异形封装，SO-16属于行业通用的标准封装，其三维结构的通用性极强，只要尺寸符合标准规范，就可以适配所有同规格的芯片器件，不需要针对不同厂家的同封装芯片重复建模，能够大幅提升板卡设计阶段的封装库搭建效率，

　　减少因封装尺寸错误导致的打样失败风险。在做整机热设计评估的时候，准确的本体尺寸和表面积参数，也能帮助热设计工程师估算器件的自然散热能力，确认是否需要增加散热焊盘、或者预留散热风道空间，避免器件工作时因散热不足出现过热降频、寿命缩短的问题。建模过程中还要注意引脚的倒角细节，实际冲压成型的引脚边缘不会是绝对的直角，微小的倒角能够避免引脚在运输、贴装过程中产生毛刺，导致焊接时出现桥连，这些细节的还原能够让三维模型更贴近实际生产中的器件状态，而不是理想化的几何模型。对于自动化贴片机的吸嘴选型校验来说，准确的本体顶部平面尺寸、平整度数据，也能帮助工艺工程师选择合适尺寸的吸嘴，确认吸嘴吸附位置是否会和引脚产生干涉，保证贴片过程中器件吸附稳定，不会出现抛料、偏移的问题。
