混流式水轮机转轮核心结构三维设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721956
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计
  • 混流式水轮机转轮核心结构三维设计

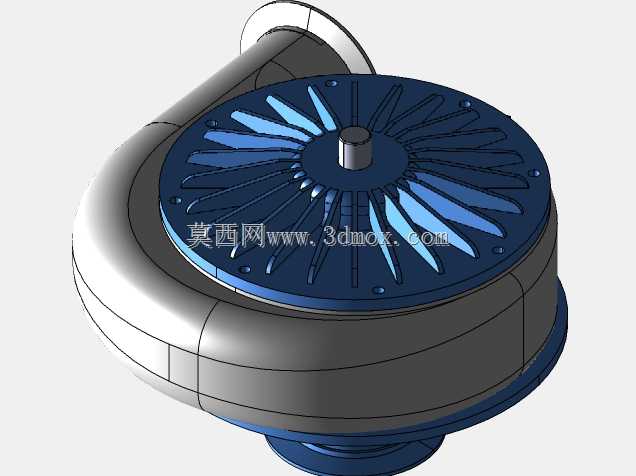

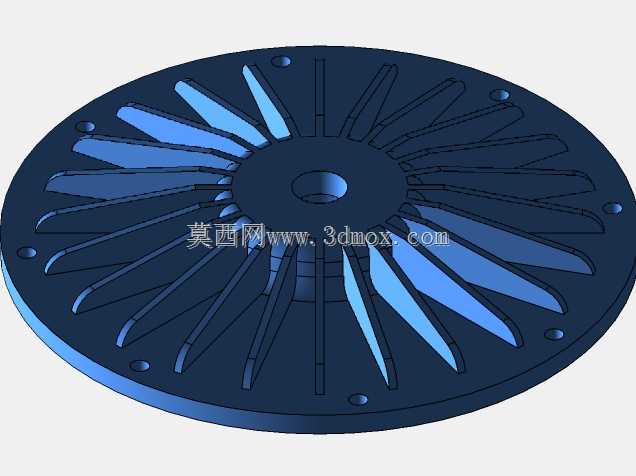

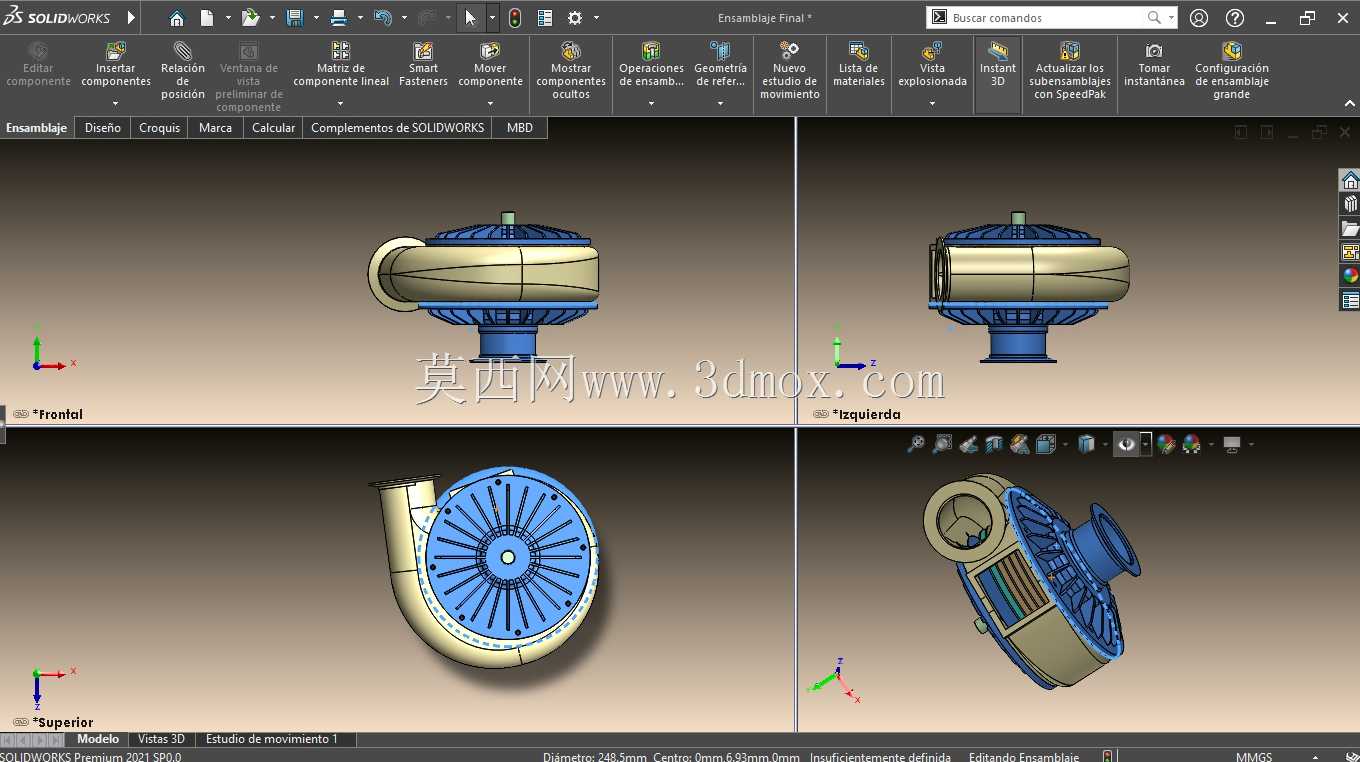

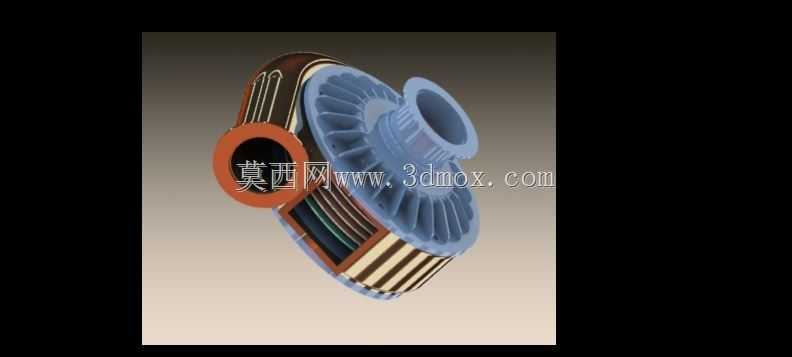

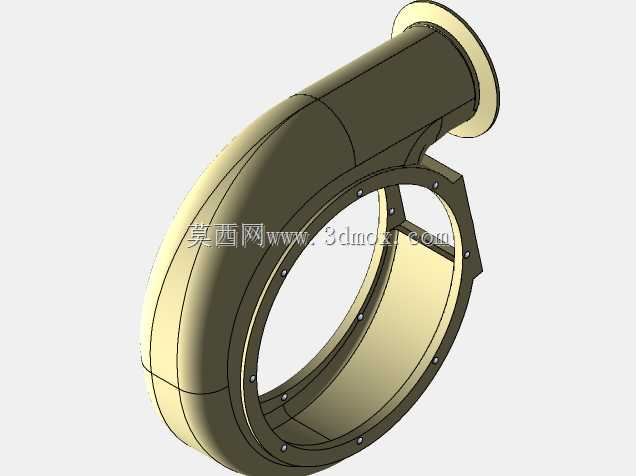

  该三维结构对应混流式水轮机的核心转轮总成,是水力发电场景中将水流能量转换为旋转机械能的核心过流部件,主要应用于中高水头的径流式水电站机组,承担着将水流的压能与动能高效传递给主轴、带动发电机转子做功的核心功能。从结构组成来看,模型完整还原了转轮的上冠、下环、扭曲叶片以及配套的蜗壳侧导叶段、密封端环结构,所有叶片的型线均按照等流速过流原则设计,叶片进水边与出水边的扭曲角度匹配对应水头下的水流入流角,能够有效降低入流冲击损失与出水边的涡流损耗,提升机组整体的水力效率。设计过程中首先确定了转轮的标称直径基准,也就是上冠与下环之间叶片出口边的最大回转直径,这个尺寸直接决定了机组的过流能力与额定出力,安装边界上需要匹配蜗壳的座环内圈尺寸,

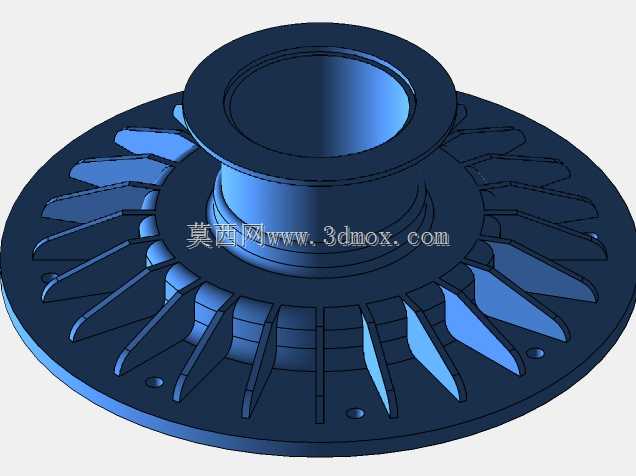

  上冠位置需要与主轴的法兰端面通过止口定位,配合螺栓把合实现扭矩传递,下环外侧与固定止漏环之间保留均匀的环形间隙,控制漏水量在设计允许范围内,避免容积效率损失过大。从实际应用场景出发,这类混流式转轮适用的水头范围覆盖二十米到数百米区间,相比轴流式转轮,其结构强度更高,能够承受更大的水流载荷,运行稳定性更强,适合在负荷波动相对较大的电网中承担基荷或者调峰任务。模型中还原的导叶部分位于转轮外侧的蜗壳出口位置,属于活动导叶段的简化结构,实际运行中通过转动导叶开度来调节进入转轮的水流量,实现机组出力的调节,导叶的翼型与转轮叶片的入流角度做了匹配设计,避免不同开度下出现严重的脱流现象,降低机组运行的振动与空化风险。

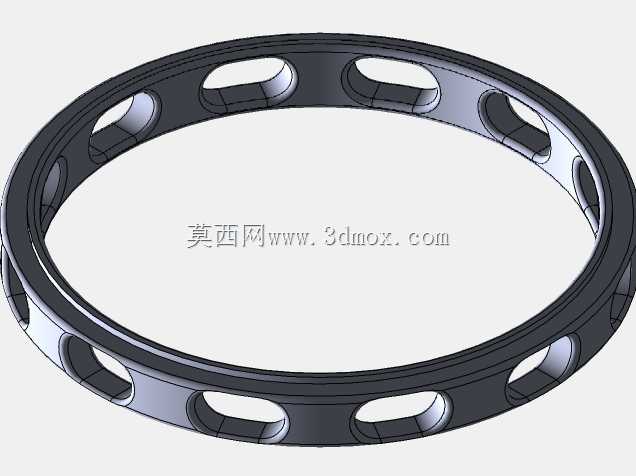

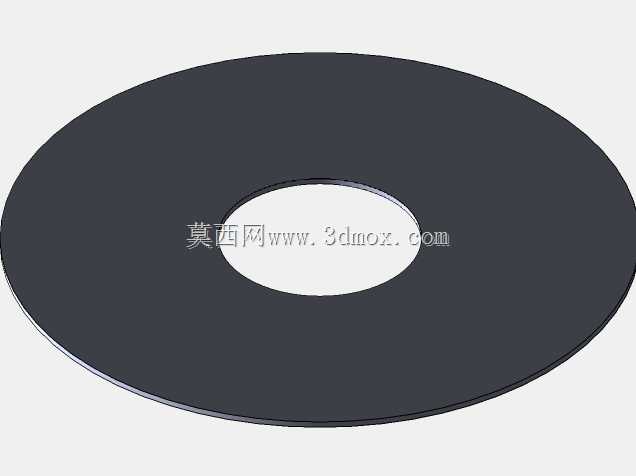

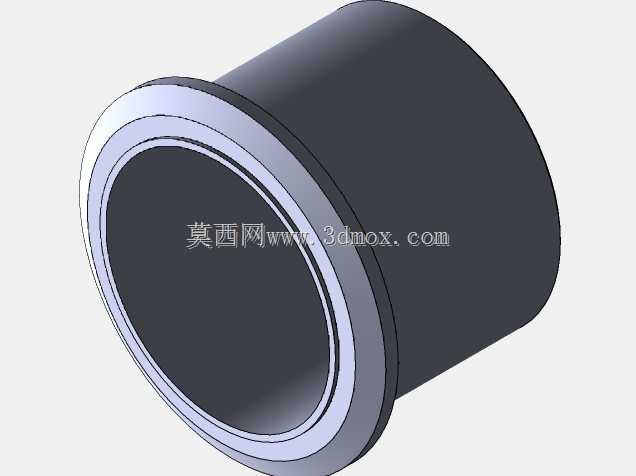

  密封端环设置在转轮的进水侧端部,采用耐磨材料堆焊结构,与固定密封环配合形成迷宫式密封,减少高压水从转轮与固定部件之间的间隙泄漏,这部分的尺寸公差要求较高,安装时需要保证端环的同轴度,避免运行中出现碰磨导致密封失效。叶片的数量根据水头高低做了匹配,模型中的叶片数符合中水头混流式机组的常规配置,叶片与上冠、下环的连接位置做了圆角过渡处理,避免应力集中,在长期承受交变水力载荷的工况下,能够降低焊缝位置的疲劳开裂风险,这也是结构设计中需要重点校核的部分。从建模逻辑来看,整个结构采用回转特征与曲面放样结合的方式构建,叶片部分通过多个截面的型线点云拟合生成光滑曲面,保证过流面的流线连续性,避免出现局部凸起或者凹陷引发的局部空蚀,

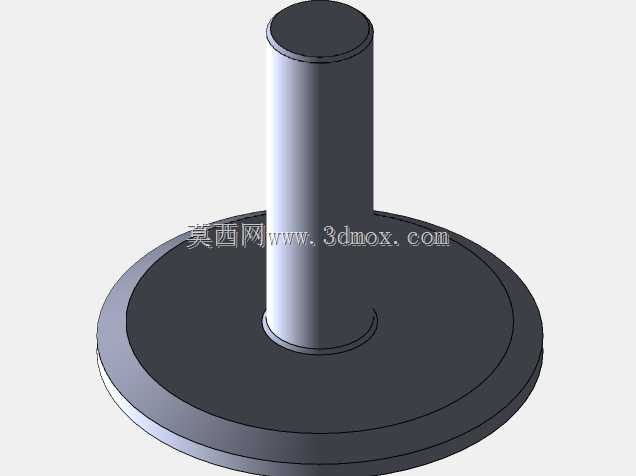

  上冠位置的泄水锥结构做了流线型延伸,引导转轮中心的水流顺畅流出,减少出口处的水力损失。安装层面,整个转轮总成需要在厂内完成静平衡与动平衡试验,保证转动部分的质量偏心控制在允许范围内,避免运行中出现过大的径向振动,与主轴连接后需要检查法兰面的贴合度,保证扭矩传递均匀,止漏环间隙需要在上下左右四个方向测量,偏差不超过设计值的百分之二十,防止运行中出现偏磨。实际运行中,转轮长期处于高速水流冲刷环境,过流表面的粗糙度会直接影响水力效率,因此建模时也还原了过流面的光滑过渡特征,为后续的数控加工提供准确的型面参考,叶片出水边的厚度按照强度要求做了薄化处理,在满足结构强度的前提下减少出水边的尾流损失。
