阿瓜卡马拉水腔结构三维设计

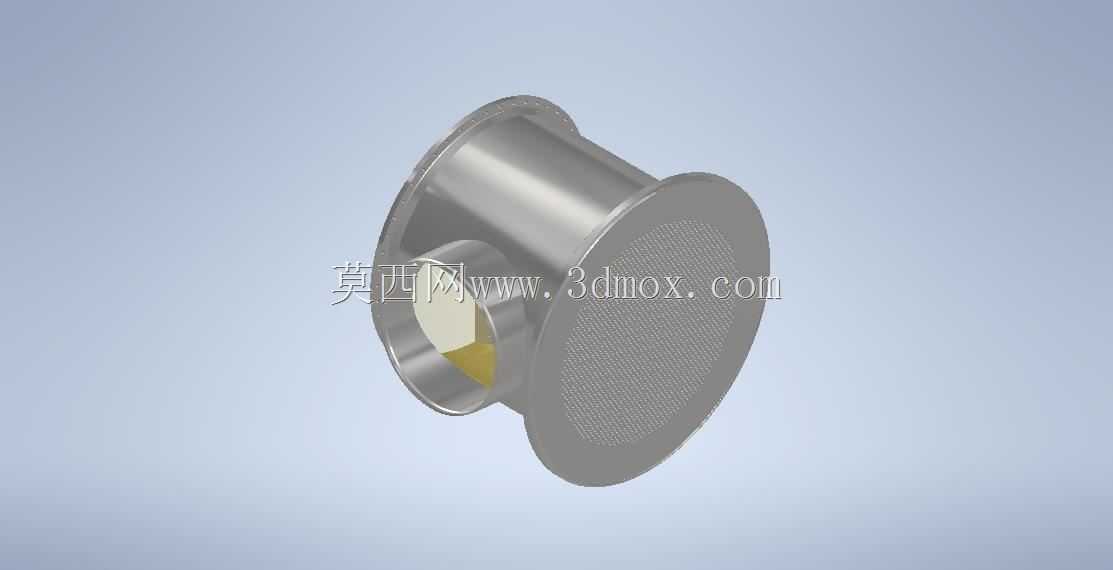

　　该水腔结构主要应用于流体输送系统的介质缓冲与导流场景，常见于小型供水回路、设备冷却支路以及低压流体分配单元中，作为管路衔接与介质暂存的核心部件，承担着平衡管路压力波动、引导流体流向、衔接不同通径管路的实际作用。从结构设计来看，主体采用回转体为基础构型，一端设置大直径法兰式安装端面，端面上预留均匀分布的安装贴合面，可直接与对应规格的管路端面或设备腔体接口贴合密封，安装时无需额外加装转接接头，减少了管路节点的泄漏风险。主体筒身采用等壁厚设计，壁厚取值兼顾了承压能力与整体重量控制，针对常规低压输水工况的压力载荷做了壁厚校核，避免长期承压出现筒身蠕变变形。筒身侧面引出的斜向接口，采用与主腔体一体化成型的结构设计，

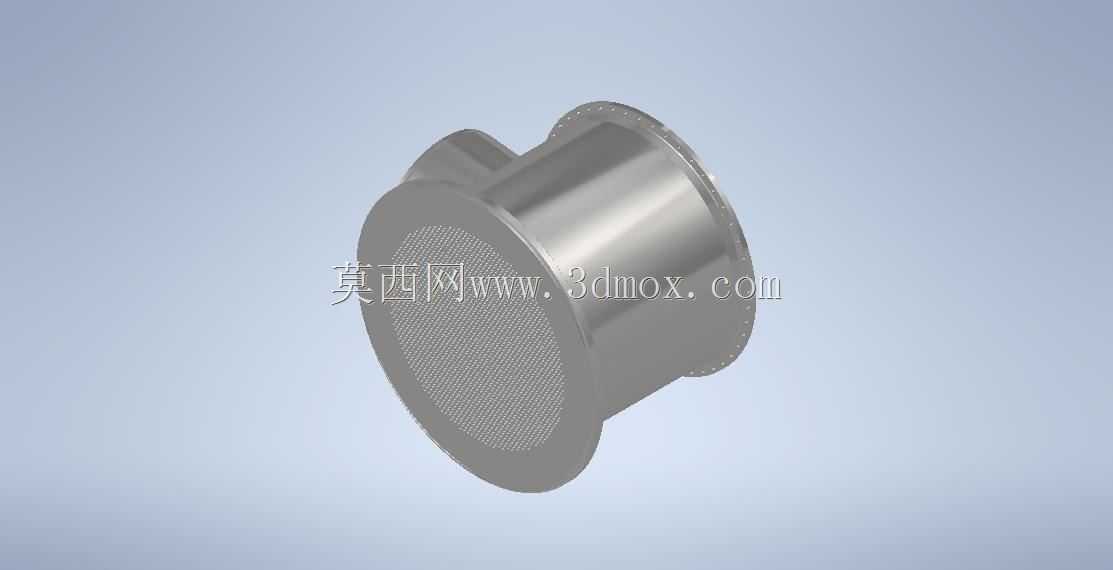

　　接口轴线与主腔体轴线呈固定夹角，该角度经过流体仿真优化，可减少流体从侧口进入主腔体时的紊流冲击，降低流阻损失，同时避免介质中的杂质在腔体拐角处沉积堵塞。主腔体另一端采用带密集网孔的端面结构，网孔区域的开孔率经过匹配计算，既可以对通过的流体做初步的粗过滤，拦截大颗粒杂质，又不会造成过大的通流阻力，网孔与筒体采用一体化结构，无需额外加装滤网组件，减少了后期维护的拆装工作量。设计过程中优先考虑了安装边界的适配性，大端法兰的外径尺寸控制在常规管路安装的操作空间范围内，侧接口的伸出长度预留了标准管接头的安装操作余量，整体结构的轴向总长度适配紧凑安装空间的布局要求，可直接嵌入现有管路系统的预留安装位，无需对周边管路做大规模改动。

　　密封面的平面度按照管路密封的常规精度要求设计，可适配橡胶平垫或O型圈的密封形式，满足低压输水工况下的密封要求，避免出现滴漏问题。腔体内部的过渡位置全部采用圆角过渡，没有直角死角，一方面可以减少流体流动时的阻力，另一方面也避免了应力集中问题，提升了腔体整体的结构强度，在承受管路水锤冲击时不会出现应力开裂的情况。从建模逻辑来看，整个结构采用参数化草图驱动回转特征生成主体，侧接口采用拉伸加拔模的方式与主体做布尔合并，网孔区域采用阵列特征生成，所有特征的参数都可根据实际管路通径、安装空间需求做快速调整，方便后续衍生出不同通径规格的同系列产品。实际应用中，该结构可直接替换同类型的老旧水腔配件，安装时只需对齐法兰安装孔位，

　　锁紧连接螺栓即可完成装配，侧接口可根据实际管路走向选择接入进水或出水支路，网孔端可根据使用需求选择朝向介质来流方向实现粗滤功能，或是朝向出流方向实现稳流作用，适配不同的管路布局需求。针对长期接触水介质的使用场景，结构设计时避免了容易积液的凹陷结构，所有外露面都做了顺滑过渡，减少介质残留导致的结构腐蚀，延长部件的实际使用寿命。
