机床用铰接式夹紧连接支座结构

项目分类:通用机械零部件 发布时间:2024-01-09 ID:722071
  • 机床用铰接式夹紧连接支座结构
  • 机床用铰接式夹紧连接支座结构
  • 机床用铰接式夹紧连接支座结构
  • 机床用铰接式夹紧连接支座结构
  • 机床用铰接式夹紧连接支座结构
  • 机床用铰接式夹紧连接支座结构
  • 机床用铰接式夹紧连接支座结构

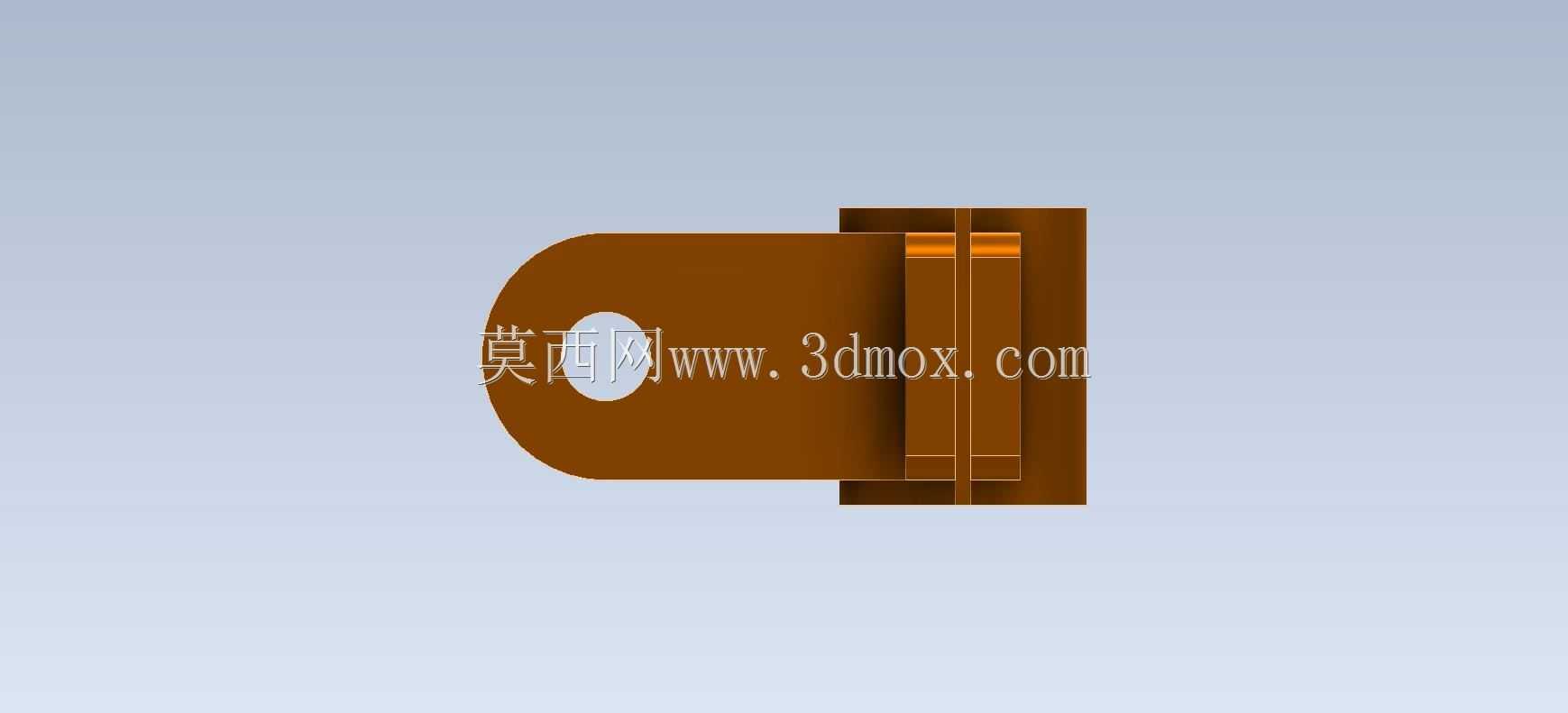

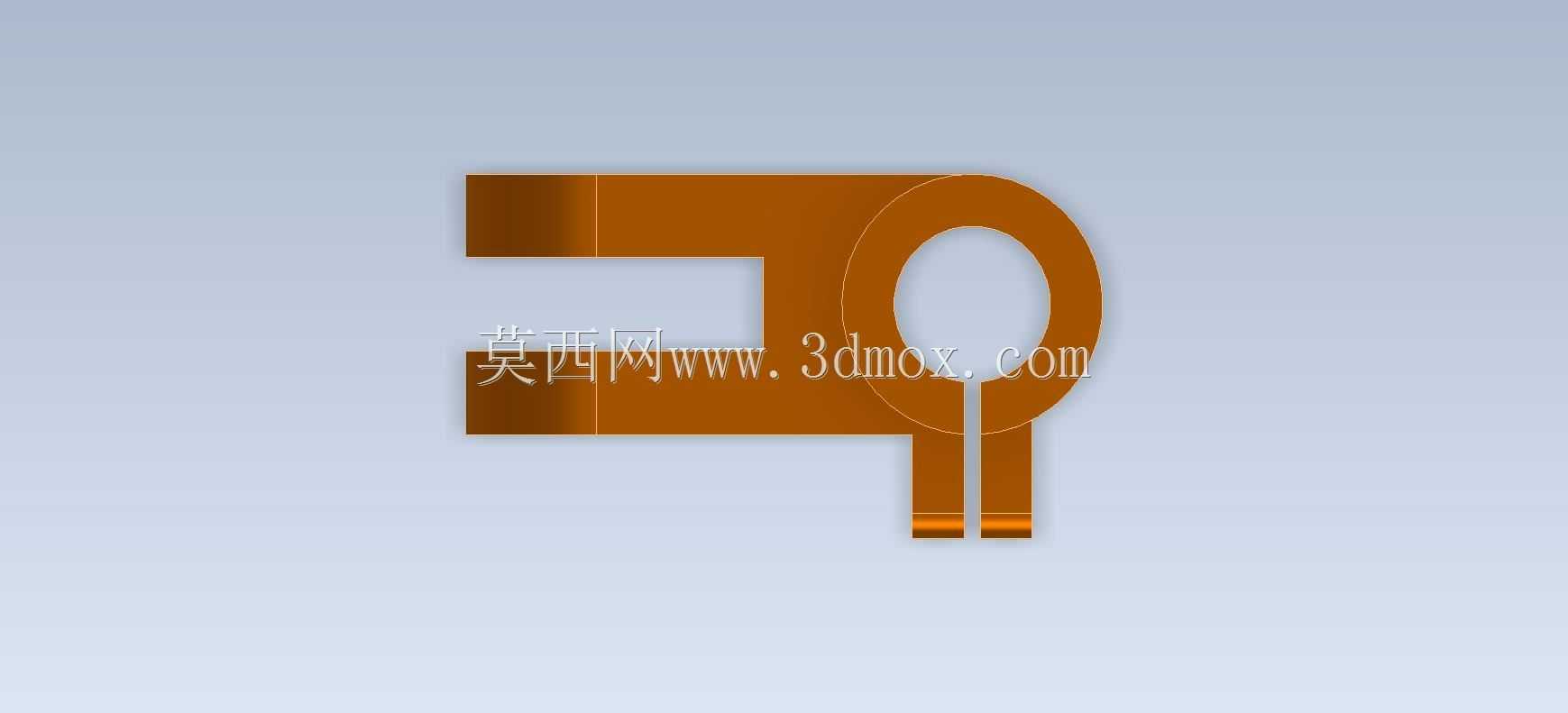

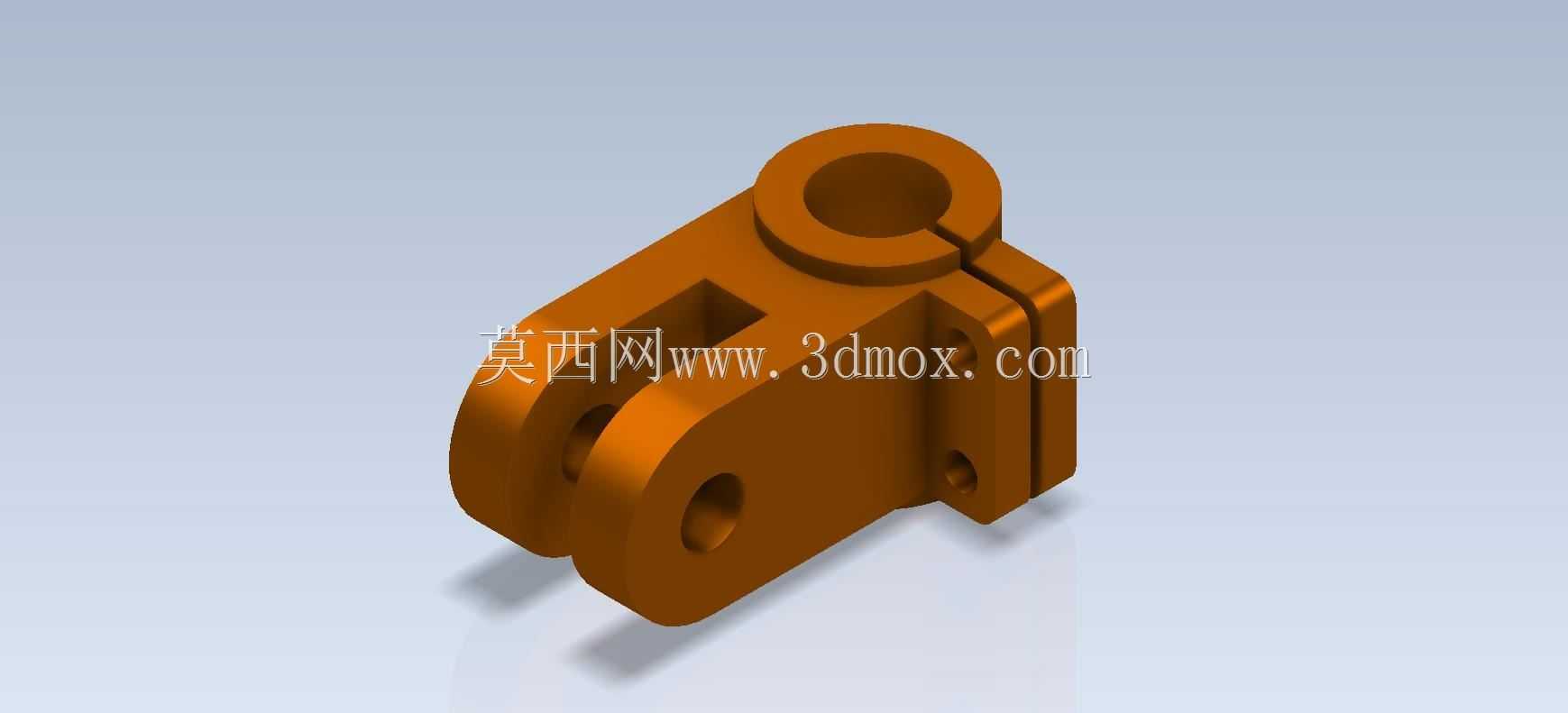

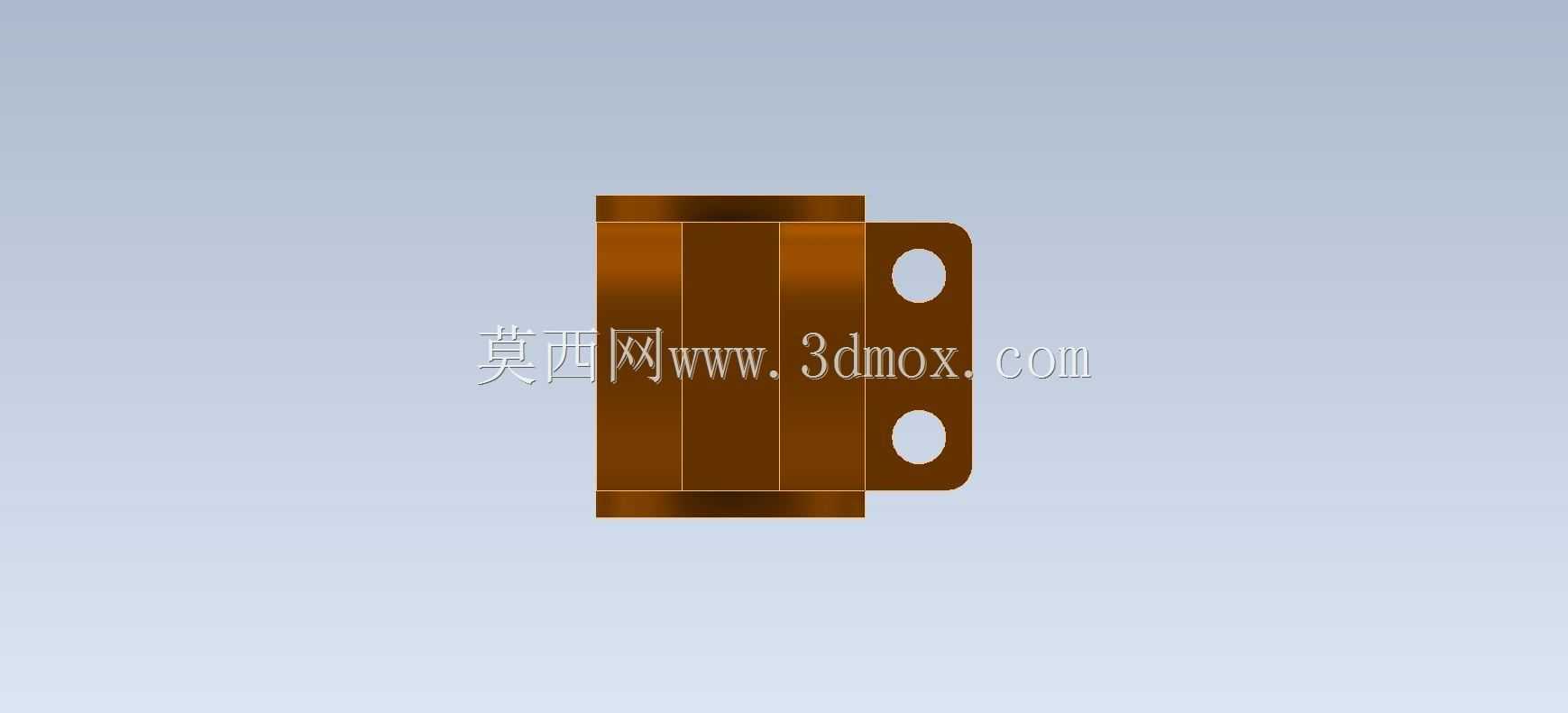

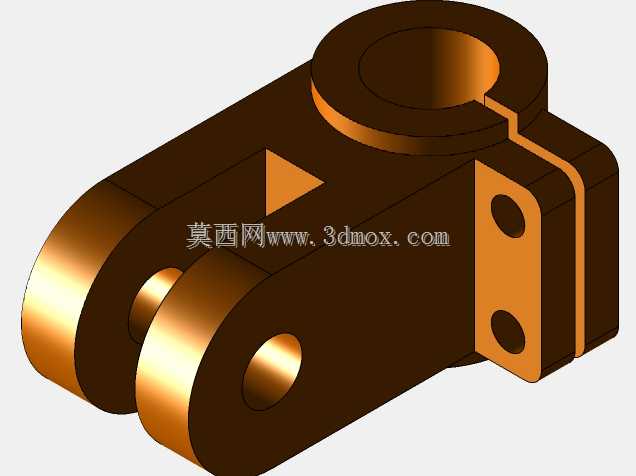

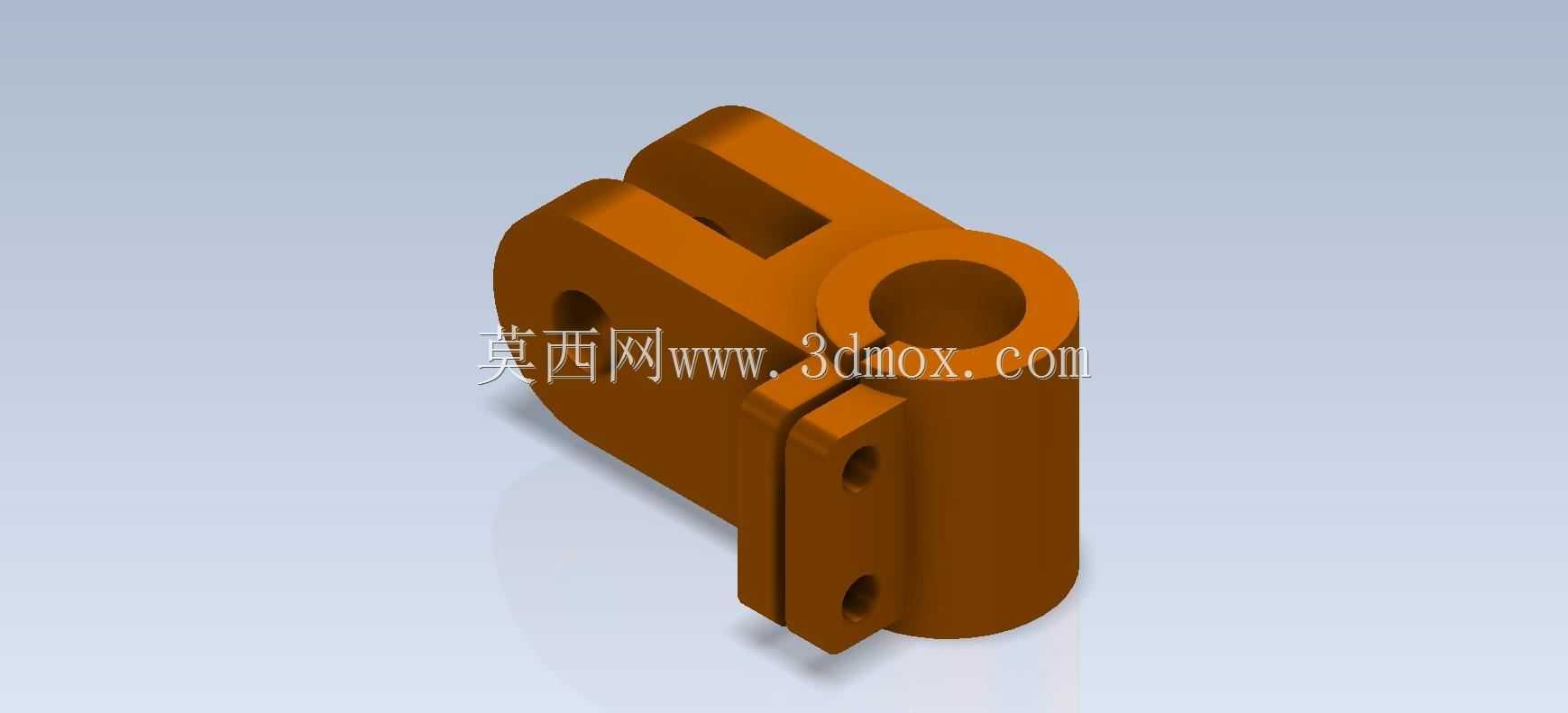

  这类铰接夹紧支座在普通车床、铣床的进给机构、夹具锁紧单元里十分常见,属于机床传动链路里的中间传力构件,日常做设备维护拆检CA6140车床溜板箱附近的联动锁紧结构时,经常能碰到同功能的零件,它的核心作用是把直线驱动件的动作传递到锁紧执行端,同时通过自身的铰接结构补偿装配过程中的微小角度偏差,避免刚性连接带来的别劲、卡滞问题。从结构细节来看,零件上部是带开口缝的圆柱套筒结构,这个开口缝是夹紧功能的核心设计,套筒内孔用来穿装导向轴或者驱动杆,当开口缝两侧的锁紧螺栓拧紧时,套筒会产生弹性变形抱紧内部的轴件,既可以实现轴向位置的固定,也能在需要调整位置时松开螺栓快速滑移调整,不需要完全拆卸零件就能完成位置校准,

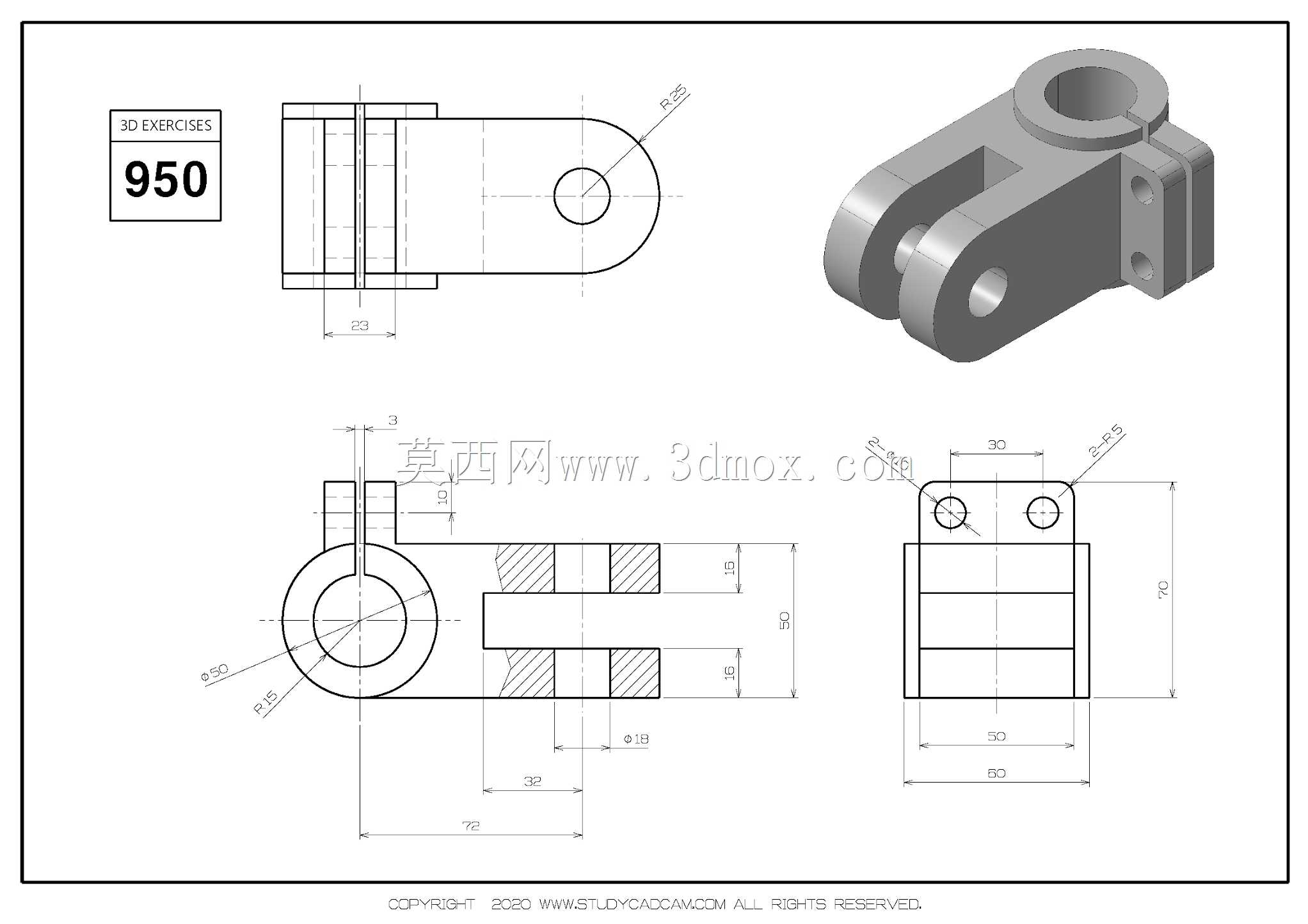

  适配机床调试过程中频繁调整行程限位、触发开关位置的需求。零件下部是双叉耳式的铰接结构,两个平行的耳板上开有同轴的销孔,用来和驱动连杆或者摆臂通过圆柱销连接,双叉耳的结构相比单耳铰接,受力时的侧向稳定性更好,能承受更大的横向倾覆力矩,避免传动过程中耳板单侧受力变形导致销孔偏磨,延长零件的使用寿命。设计这个零件的时候,首先要考虑的是安装边界的适配性,上部套筒的内孔直径要和配套的导向轴外径做基孔制间隙配合,间隙量控制在0.02-0.05mm之间,既要保证轴能在套筒内顺畅滑动,又不能间隙过大导致夹紧后出现偏斜;开口缝的宽度一般取2-3mm,缝的末端要设计止裂小孔,避免拧紧螺栓时应力集中导致缝端开裂,这个细节是很多新手建模时容易忽略的,

  实际加工中如果没有止裂孔,零件热处理或者受力时很容易从缝的末端裂开。下部两个耳板的间距要和配套连杆的厚度匹配,销孔的同轴度公差要控制在0.01mm以内,否则穿装圆柱销的时候会出现卡滞,传动过程中也会产生额外的磨损。零件整体采用铸钢或者45号钢加工,表面做发黑处理提升防锈能力,套筒的内孔和耳板的销孔是核心加工面,粗糙度要求达到Ra1.6,其余非配合面粗糙度Ra6.3即可。实际装配的时候,要先把下部的铰接销装好,确认摆臂转动灵活没有卡滞,再把上部套筒穿到导向轴上,调整到需要的工作位置后,交替拧紧开口缝两侧的锁紧螺栓,保证套筒受力均匀抱紧轴件,不能单侧拧得过紧导致套筒变形卡滞在轴上。这类零件在机床的夹具系统、进给限位机构、

  操作杆联动机构里都有广泛应用,不同设备上的尺寸会有差异,但核心的结构逻辑都是上部夹紧、下部铰接的组合,建模的时候要重点关注开口夹紧结构的弹性变形空间、铰接孔的同轴度要求,以及各个安装面的位置公差,避免做出来的模型和实际加工需求脱节,给后续的工艺编制、装配调试带来麻烦。另外要注意的是,上部套筒的夹紧螺栓孔是贯穿开口缝两侧的,建模时要保证两个孔的同轴度,螺栓和孔之间采用间隙配合,方便装配时穿装螺栓,耳板的外侧要做倒角处理,去除加工毛刺,避免装配时划伤操作人员,也能减少应力集中。在受力分析层面,这类零件主要承受的是铰接处的剪切力和套筒夹紧时的抱紧反力,所以耳板的厚度、套筒的壁厚都要根据实际传递的力大小来核算,不能为了减重盲目减薄壁厚,否则受力时容易出现变形甚至断裂,导致设备故障。
