SOT23-6封装贴片电子元器件三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线工作里，SOT23-6封装的半导体器件是极为常见的表贴元件，小到便携充电头的控制电路，大到工业传感器的信号调理模块，都能见到这类六引脚小尺寸塑封器件的身影。做PCB结构设计、整机装配干涉检查的时候，精准的元件三维模型是必不可少的，很多刚入行的结构工程师容易忽略这类小元件的实际安装空间预留，要么是引脚焊盘与周边丝印距离不足导致焊接连锡，要么是元件本体高度与上方壳体的安全间隙不够，装配后出现顶壳问题，这类细节问题在批量生产阶段会直接拉高返修成本。

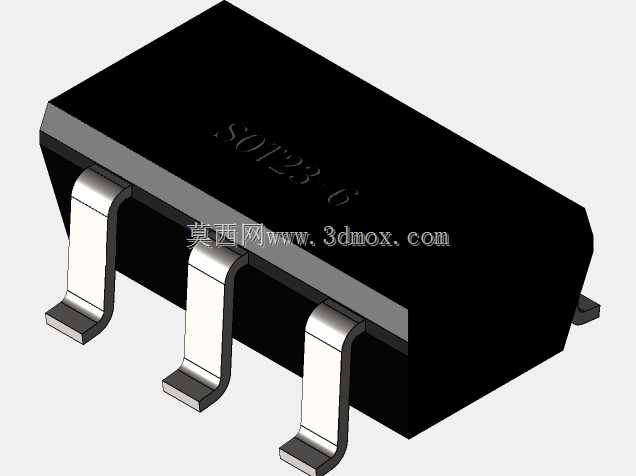

　　这个SOT23-6的三维结构完全按照实际量产器件的尺寸参数构建，本体部分采用黑色环氧塑封料的实体建模，表面的标识区域做了凹陷处理，还原了真实器件激光打标的结构特征，没有做多余的渲染修饰，完全服务于工程设计的尺寸校验需求。引脚部分采用了SOT封装标准的鸥翼型成型结构，每一个引脚的弯折角度、伸出长度、引脚厚度都严格对应量产器件的公差范围，引脚根部与塑封本体的结合处做了圆弧过渡处理，还原了实际冲压引脚的成型特征，不会出现建模时常见的直角应力集中结构，也能准确模拟引脚焊接后的共面度状态，在做PCB焊盘匹配设计的时候，可以直接对照模型引脚的宽度、间距调整焊盘尺寸，避免出现焊盘设计过大导致的引脚桥接，或是焊盘过小导致的焊接强度不足问题。

　　从安装边界来看，这类SOT23-6器件的本体长度、宽度、高度都严格遵循行业通用的封装规范，模型里明确体现了元件本体距离PCB板面的悬浮高度，也就是引脚成型后本体底部与板面的间隙，这个尺寸在做三防漆涂覆、点胶加固设计的时候非常关键，间隙过小会导致三防漆无法渗入本体下方形成完整防护层，间隙过大则会在振动工况下出现引脚疲劳断裂的风险。在做整机布局的时候，工程师可以直接调用这个模型，检查元件周边是否有结构件干涉，比如旁边的接插件、固定柱、散热片是否会在SMT贴装时阻碍吸嘴取料，是否会在返修时阻碍烙铁接触引脚，这些细节如果在设计阶段没有通过三维模型校验，等到试产阶段再调整就会牵扯到PCB改板、结构模修改，拉长整个项目的周期。

　　设计这个模型的时候，没有刻意追求视觉上的渲染效果，所有结构特征都围绕工程应用的实际需求设置，比如引脚的末端做了轻微的倒角处理，对应实际元件引脚的切脚工艺，不会出现锋利的直角边缘，在模拟焊接过程的时候，可以更准确地还原焊锡的爬升形态；塑封本体的四个边角做了微小的圆角处理，还原了塑封模具的脱模倒角特征，避免模型出现尖锐直角导致的工程图导出错误。在做热仿真分析的时候，这个模型的本体材质、引脚材质参数都可以直接赋予对应的物理属性，准确模拟器件工作时的热量通过引脚传导到PCB铜箔的散热路径，帮助工程师评估器件的工作温度是否在额定范围内，不需要再重新建模简化结构。

　　很多工程师在做PCB设计的时候习惯只用二维封装库，忽略三维模型的校验，实际上小尺寸表贴元件的干涉问题在高密度板卡上非常高发，比如两个相邻的SOT23-6器件如果布局间距不足，贴装时吸嘴会互相干扰，导致抛料率上升；如果元件距离PCB的V-CUT边太近，分板时的应力会传导到引脚导致焊点开裂。这个三维模型可以直接导入到常用的机械设计、PCB设计软件中，不需要额外的格式转换修复，所有的面都是闭合实体，没有破面、重叠面的问题，在做装配检查、干涉分析、生成BOM表的三维预览的时候都可以直接调用，能有效减少设计阶段的细节错误，降低试产阶段的问题整改成本。
