6x6x8规格防水型轻触按键开关结构

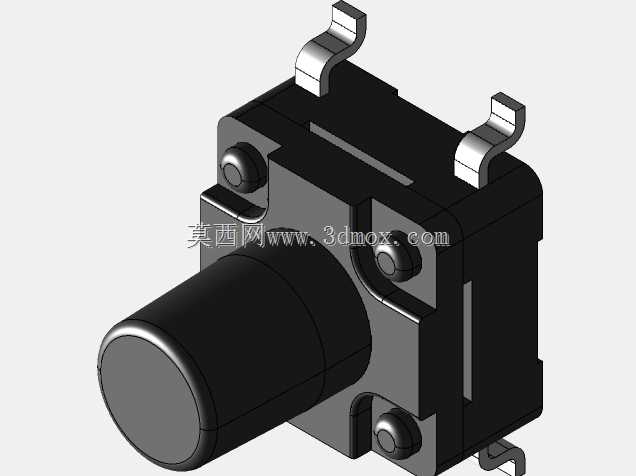

　　在消费电子、工业控制板卡、户外小型电子设备的板级设计里，这类小尺寸防水轻触开关是人机交互回路里最基础也最容易被忽略的元件，很多新手工程师做选型时只关注按键行程、触发力度，往往忽略安装边界、密封结构与引脚成型的细节，等到打样回流焊后才发现按键卡滞、密封失效、引脚与周边走线干涉的问题，反而拖慢整板调试进度。这款6x6x8规格的防水轻触开关，本体采用卡扣式组装结构，黑色耐高温工程塑料基座与上盖通过周圈的卡扣压合，配合内部的硅胶密封层实现防水能力，能够应对日常使用中的泼溅、潮湿凝露场景，适合用在户外手持设备、厨房小家电、浴室类电子装置的操作面板上，不需要额外在面板位置加装防水胶圈，就能满足常规的防水使用需求。从结构设计角度看，

　　这款开关的引脚采用弯脚成型设计，两个固定引脚从本体两侧向上弯折后再水平伸出，刚好适配标准厚度的PCB板波峰焊或者回流焊工艺，引脚的成型弧度做了应力释放设计，避免焊接过程中热胀冷缩导致引脚与基座连接处开裂，同时引脚的伸出长度、宽度都匹配常规的PCB焊盘设计规范，不需要单独定制特殊焊盘，直接套用通用轻触开关的封装库就能完成布局。开关的按压柱做了加长设计，总高度8mm的尺寸里，按压柱的有效行程预留了足够的按压余量，即使面板上的按键帽存在0.5-1mm的装配公差，也能保证每次按压都能可靠触发内部的弹片触点，不会出现按空、触发失灵的问题。内部的触点采用弧形弹片结构，弹片的表面做了镀银处理，降低接触电阻的同时提升耐磨次数，

　　常规使用场景下的触发寿命能够满足多数民用、工业级设备的使用周期要求，不需要频繁更换按键。做三维建模的时候，要特别注意几个安装边界的尺寸：首先是本体的6x6mm方形基座，在PCB布局时周边要预留至少0.5mm的避让空间，避免周边的电容、电阻等贴片元件与开关本体干涉；其次是弯脚的成型高度，引脚的下表面与本体底部的间隙要匹配PCB板的厚度，保证插件后引脚能完全穿出焊盘，焊接时不会出现虚焊、浮高的问题；另外按压柱的顶部直径、按压行程要和配套的按键帽做尺寸匹配，按键帽的导向筋要和面板的导向槽留0.1-0.2mm的间隙，保证按压过程顺滑无卡滞。很多工程师在做防水结构设计时，会误以为只要开关本身带防水结构就万事大吉，

　　实际上还要注意开关与PCB装配后的缝隙处理，这款开关的基座底部设计了一圈微小的凸台，装配时可以在凸台位置点涂少量密封胶，进一步提升板级的防水能力，避免水汽从开关与PCB的缝隙渗入板卡内部。在实际选型应用中，这类开关常被用在电动牙刷、防水遥控器、户外手持检测仪、小型工控操作盒的面板上，相比普通的非防水轻触开关，它不需要额外做密封防护结构，能够节省面板的设计空间，减少装配工序的零件数量，降低整体的物料与装配成本。建模过程中对卡扣结构的还原要到位，基座与上盖的卡扣配合量要控制在合理范围，既不能过松导致装配后上盖脱落，也不能过紧导致组装时卡扣断裂，内部的硅胶密封环的压缩量要预留15%-20%的比例，保证装配后密封环被充分挤压，填满基座与上盖之间的缝隙，实现可靠的防水效果。另外引脚的弯折位置要做圆角处理，避免直角弯折导致引脚应力集中，在焊接或者受外力时出现断裂的问题，引脚的焊接端要做轻微的倒角，方便插件时顺利穿过PCB焊盘，提升装配效率。
