槽轮式间歇转位日内瓦传动机构

项目分类:通用机械零部件 发布时间:2024-01-09 ID:722181
  • 槽轮式间歇转位日内瓦传动机构
  • 槽轮式间歇转位日内瓦传动机构
  • 槽轮式间歇转位日内瓦传动机构
  • 槽轮式间歇转位日内瓦传动机构
  • 槽轮式间歇转位日内瓦传动机构

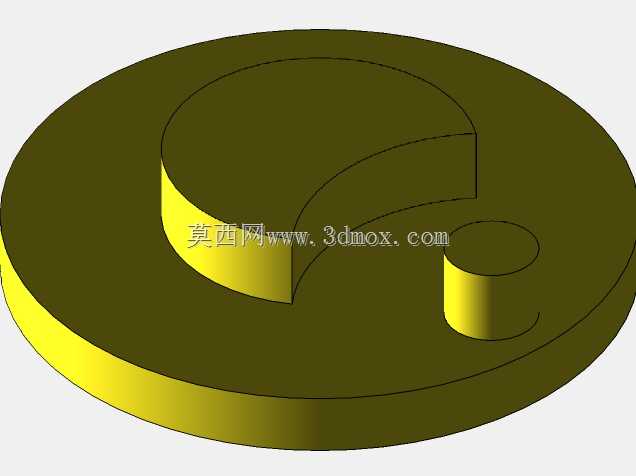

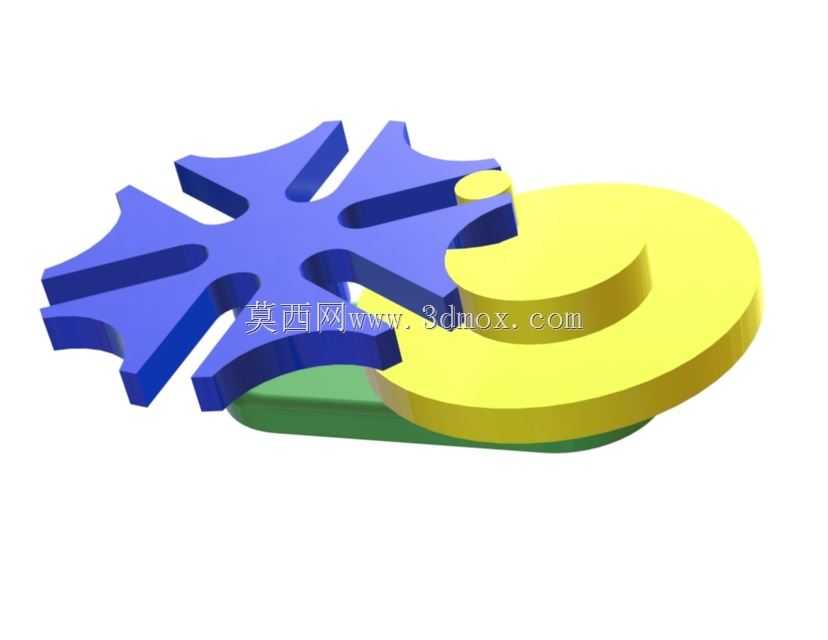

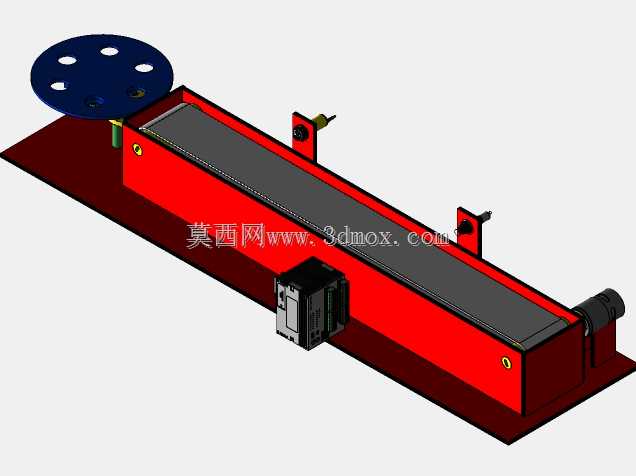

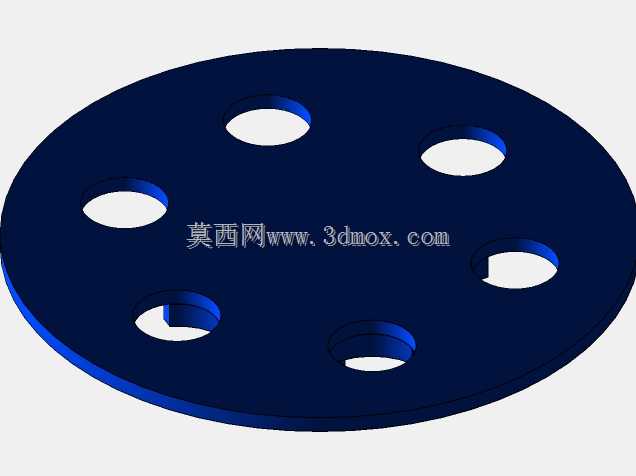

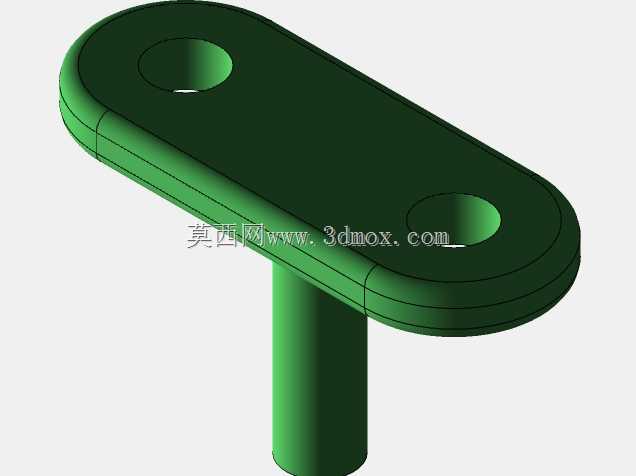

  这套间歇传动结构核心采用外啮合槽轮传动形式,主动拨盘上的圆柱销在进入槽轮径向导槽的过程中,会驱动槽轮完成固定角度的转位动作,当圆柱销脱离导槽后,槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合,将槽轮精准锁止在固定工位,不会出现惯性滑移或者定位偏差的问题。这类结构最常应用在多工位自动化转台、轻工包装设备的送料工位、胶片放映机的卷片机构、机床刀架的自动转位单元、多色印刷设备的工位切换结构中,核心作用是把主动件的连续匀速旋转运动,转化为从动件的周期性间歇转位运动,满足生产过程中工位步进、停顿时长匹配加工动作的实际需求。从结构设计逻辑来看,这套外啮合日内瓦机构的槽轮开设了6条径向直槽,对应每次转位的角度为60度,可适配6工位的转盘类设备布局,

  设计时首先要确定中心距参数,也就是主动拨盘回转中心与槽轮回转中心的直线距离,这个尺寸直接决定了整个机构的安装边界,中心距确定后,圆柱销的回转半径需要按照几何关系匹配,保证圆柱销进入和脱离导槽时的运动轨迹与导槽中线重合,避免出现卡滞或者刚性冲击。拨盘上的锁止弧需要和槽轮的锁止凹弧做等半径设计,锁止弧的配合间隙需要控制在0.02-0.05mm区间,间隙过大会导致停位时槽轮出现窜动,影响工位定位精度,间隙过小则会在启停瞬间出现摩擦卡滞,加快配合面的磨损速度。槽轮的导槽侧壁需要做平行度公差约束,导槽宽度与圆柱销的直径配合采用间隙配合,公差等级选IT7即可,既保证传动过程中无卡滞,也不会因为间隙过大产生反向冲击。实际应用中,

  这类机构的输入转速通常不会太高,因为槽轮在启停瞬间存在角加速度变化,会产生一定的柔性冲击,转速过高会加剧部件磨损、增大运行噪音,所以在高速工况下使用时,通常会在拨盘的圆柱销上加装滚动轴承,将滑动摩擦转化为滚动摩擦,降低传动阻力和磨损量。安装调试时,需要保证主动拨盘和槽轮的回转轴线平行,两个零件的端面要处于同一平面,避免圆柱销进入导槽时出现偏载,导致导槽侧壁受力不均出现磨损变形。机构的润滑通常采用脂润滑即可,因为属于间歇运动部件,不需要持续的油液循环润滑,定期在锁止弧配合面、圆柱销与导槽配合面补充润滑脂就能满足长期运行需求。相比棘轮式间歇传动结构,日内瓦机构的转位过程更平稳,停位时依靠锁止弧实现自锁,不需要额外的定位锁止部件,

  结构更紧凑,传动效率更高,在中低速、固定工位步进的设备场景中应用十分广泛。设计建模过程中,需要重点校验圆柱销进入导槽瞬间的位置关系,避免出现干涉,同时要核算槽轮的壁厚,保证转位过程中承受扭矩负载时不会出现结构变形,拨盘的基体厚度要和槽轮厚度匹配,保证锁止弧的配合面完全接触,锁止可靠。
