机床加工用弧形支撑结构件设计

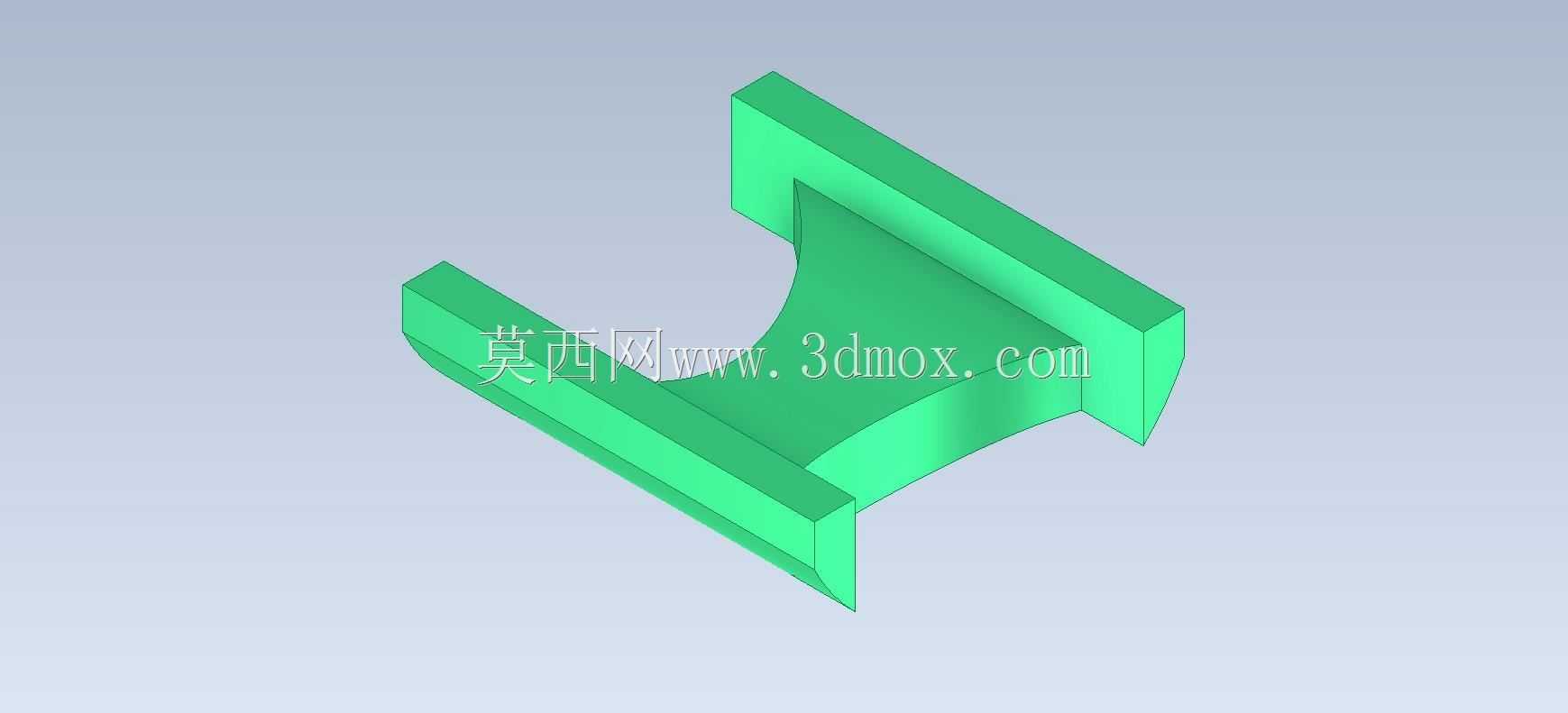

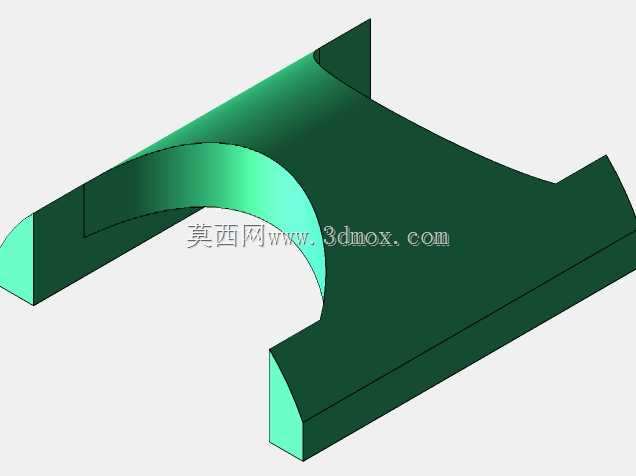

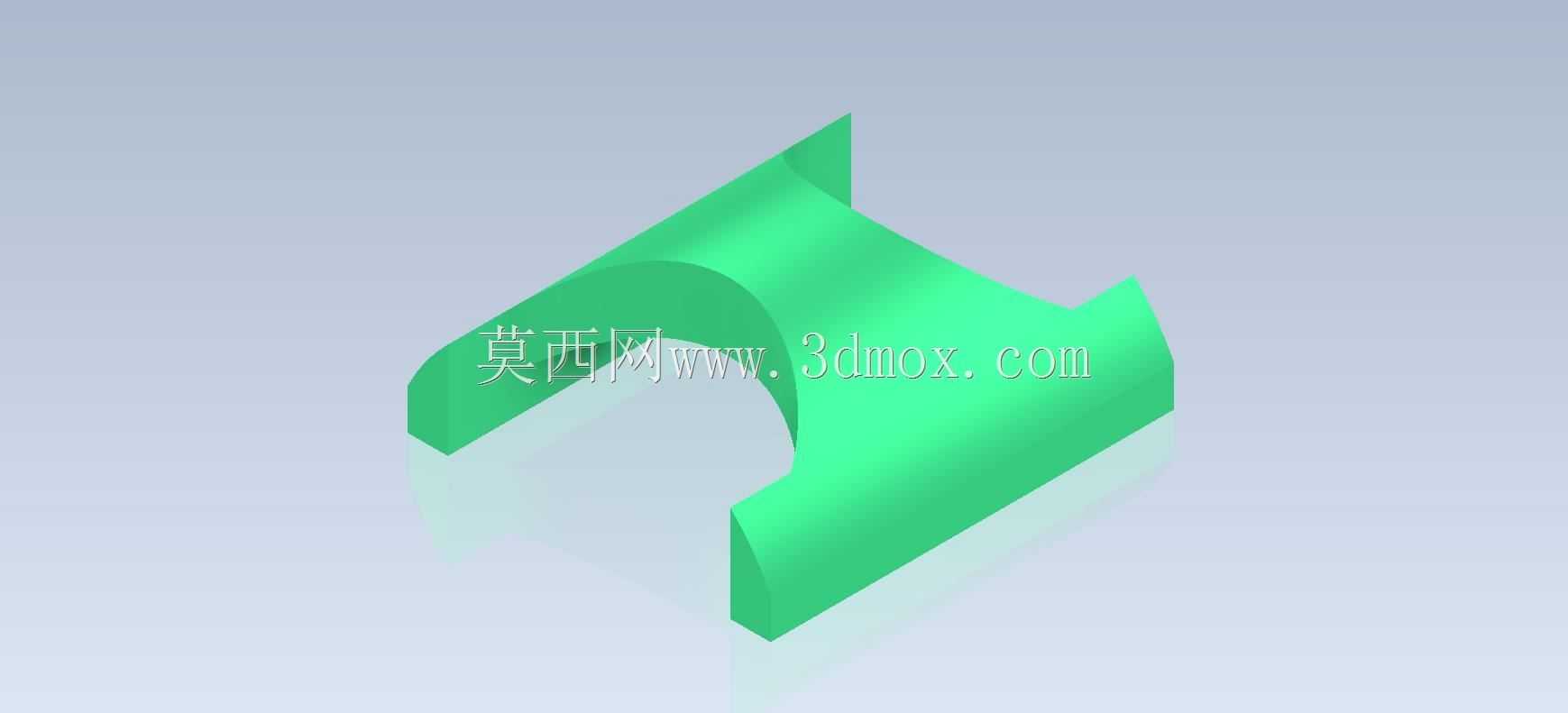

　　在机床加工的工装夹具、工位辅助支撑场景中，这类带弧形过渡的异形支撑结构件应用十分广泛，很多时候需要配合轴类、筒类工件的装夹定位，避免工件在切削受力时出现颤振、位移，影响加工面的形位公差。从结构设计逻辑来看，这个零件的核心功能是提供稳定的承托面，两侧向上延伸的立边起到侧向限位作用，中间的内凹弧形面是和被支撑工件外圆匹配的贴合面，设计时需要保证弧形面的曲率和被支撑工件的外径公差匹配，贴合率要达到85%以上，才能避免局部应力集中导致的工件压痕或者支撑失效。

　　设计过程中首先要明确安装边界，零件底部是平直的安装基准面，需要和机床工作台或者夹具体的定位面完全贴合，底部平面的平面度公差要控制在0.02mm以内，保证安装后不会出现倾斜。两侧立边的高度需要根据被支撑工件的直径调整，既要保证足够的侧向限位高度，避免工件受径向切削力时从支撑槽中脱出，又不能过高干涉刀具的走刀路径，尤其是在进行外圆车削、端面铣削工序时，要预留足够的刀具安全运动空间。弧形面和两侧立边的过渡位置采用了大圆角过渡，一方面是减少应力集中，避免零件在长期承受交变切削载荷时出现应力开裂，另一方面也能避免尖角位置在工件装夹时刮伤工件表面，影响工件的外观质量。

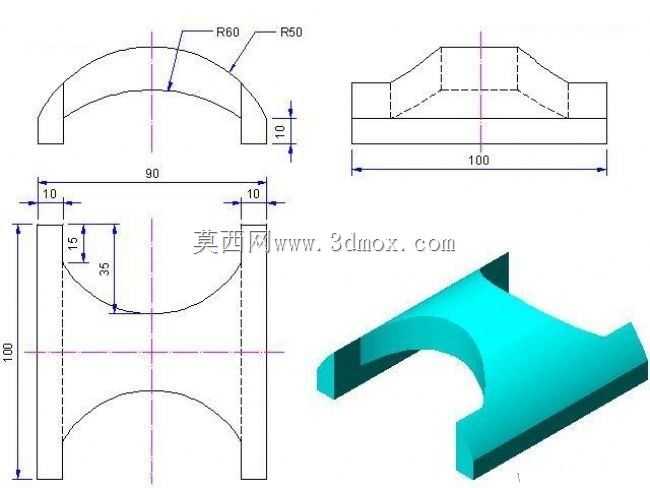

　　从实际使用场景出发，这类支撑件通常会成对使用，分别布置在工件的两个支撑点位，距离需要根据工件的长度、自重以及切削力的大小计算确定，对于长轴类工件，还要配合中心架或者跟刀架使用，这个支撑件可以作为辅助支撑分担工件的自重，减少工件因自重产生的绕度变形。零件的壁厚设计也经过考量，过薄会导致支撑刚性不足，受力时产生弹性变形影响加工精度，过厚则会增加零件自重，给安装调整带来不便，同时也会造成材料浪费。在建模过程中，弧形面的生成需要严格按照曲率半径参数绘制草图，再通过拉伸或者扫掠命令生成实体，过渡圆角的位置要做相切约束，保证曲面顺滑，没有折线或者凸起，避免后续加工时出现刀具接刀痕。另外，零件的安装孔位（图中未完全展示）需要根据配套的夹具体T型槽间距设计，通常采用长圆孔设计，方便调整支撑位置，适配不同直径的工件装夹需求，安装孔的沉头深度要匹配所用内六角螺栓的头部尺寸，保证螺栓安装后不会高出零件底面，影响安装基准的贴合精度。

　　这类结构件除了在机床加工工装中使用，也可以在物料输送的导向工位、自动化设备的工件承托工位使用，只要调整弧形面的曲率、立边高度和整体尺寸，就能适配不同规格的圆柱形、弧形工件的承托需求，属于通用性较强的结构类零件。设计时还要考虑零件的加工工艺性，所有的加工面要尽量采用普通铣床、车床就能加工的结构，避免出现需要特殊电加工或者五轴加工的复杂曲面，降低零件的制造成本，同时也要考虑后期的磨损修复，弧形面作为主要的工作接触面，可以设计成可更换的镶块结构，当弧形面磨损超差后，只需要更换镶块就能继续使用，降低长期使用的维护成本。
