机床用带凸台轴座支撑结构练习件

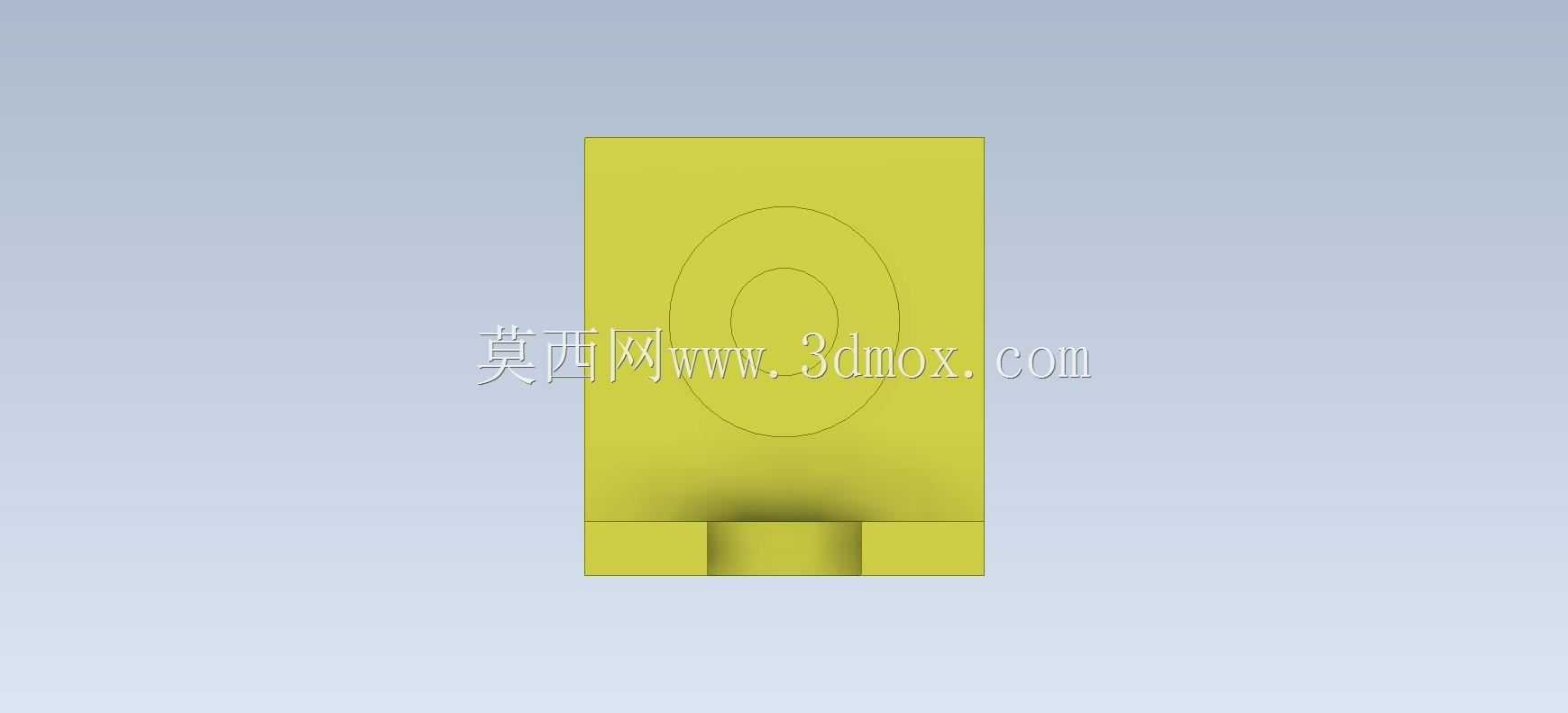

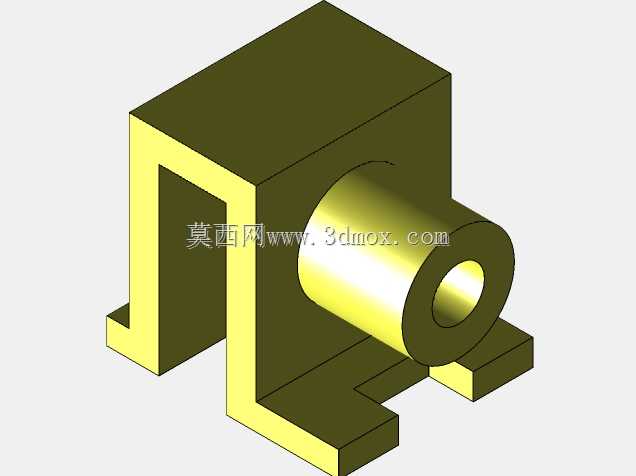

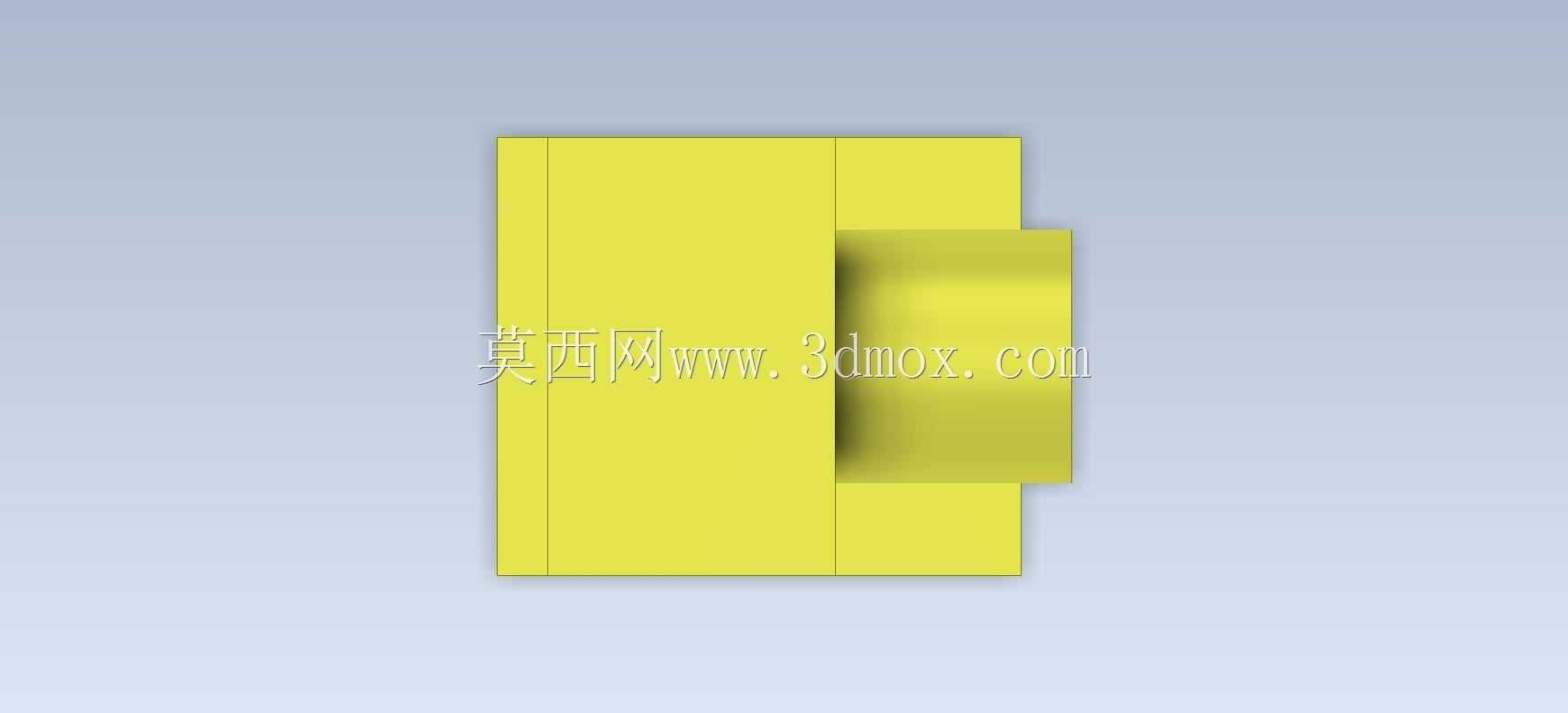

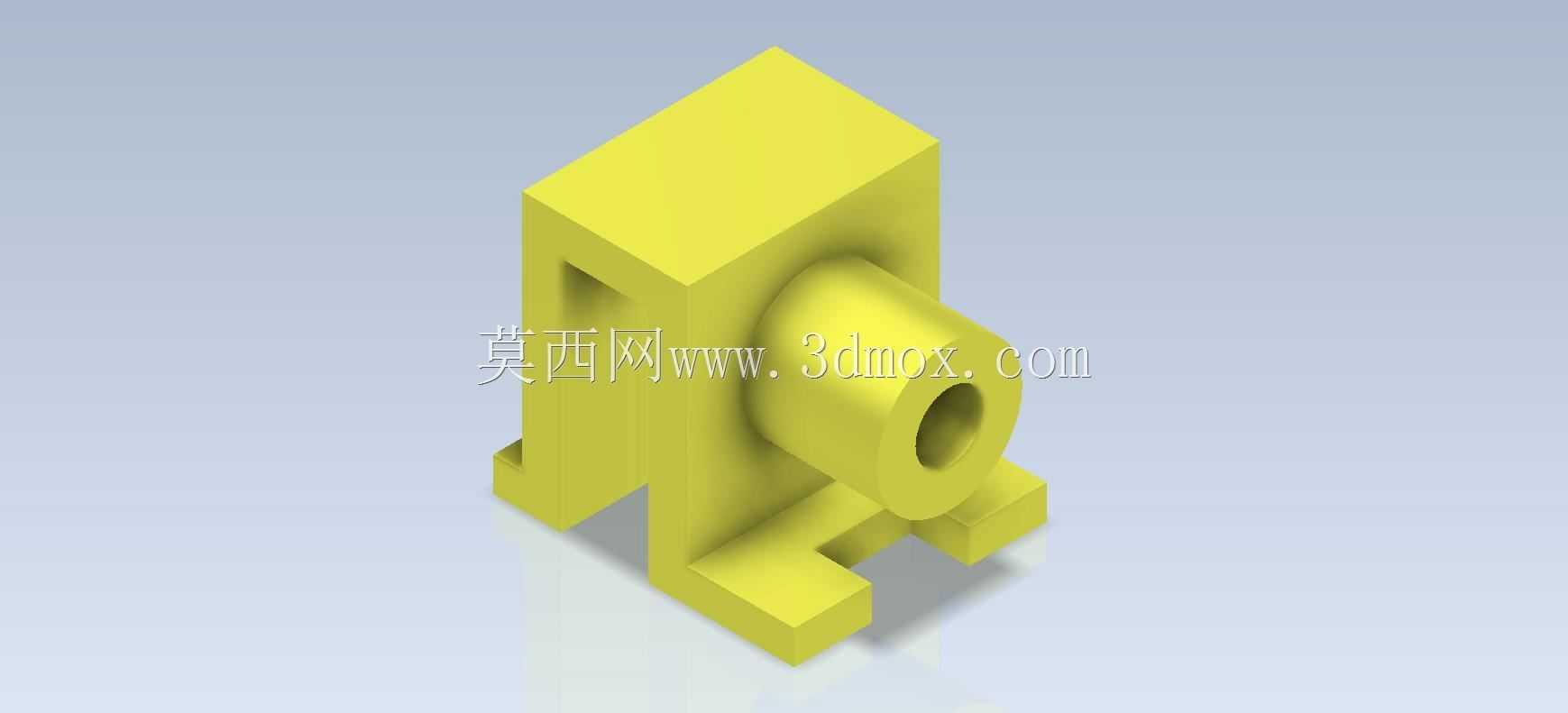

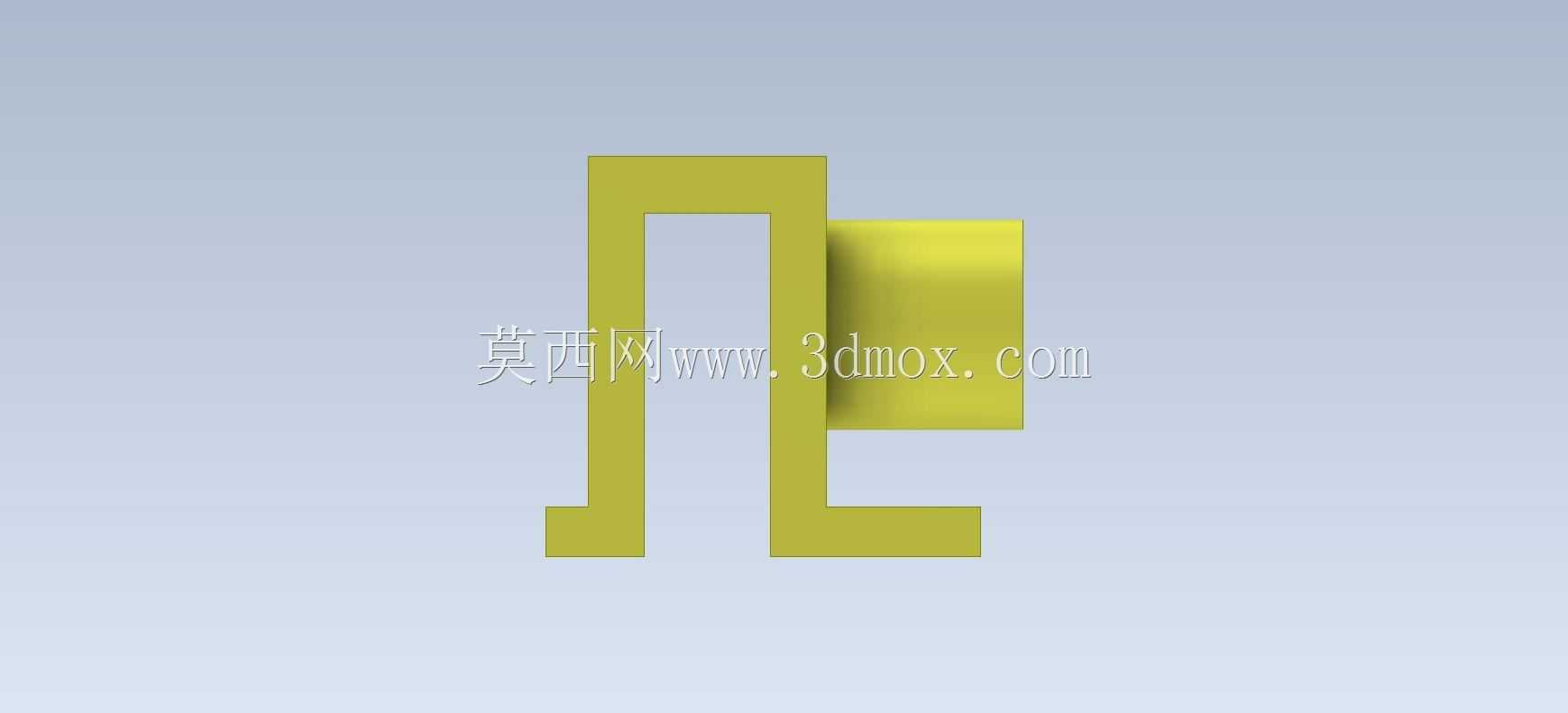

　　在机床进给机构的辅助支撑单元设计中，这类带侧向凸台的轴座类零件，主要承担小直径传动轴的径向支撑与轴向限位作用，常见于普通车床溜板箱的辅助传动支路、小型铣床进给箱的过渡轴安装位，用来抵消传动齿轮啮合产生的径向跳动，避免长悬臂轴在运转过程中出现挠曲变形。从结构设计逻辑来看，主体采用L型立座加底部双侧安装支脚的构型，底部两个平行的卡槽式支脚，是为了适配机床床身或箱体上的T型槽安装基准，安装时无需额外加工定制沉孔，可直接沿T型槽滑动调整轴向位置，找正后通过T型螺栓锁紧即可，安装边界的支脚间距预留了足够的螺栓操作空间，不会出现扳手干涉的问题。侧向伸出的带孔凸台是核心功能位，内孔为通孔设计，可适配镶装铜套或者标准滚动轴承，

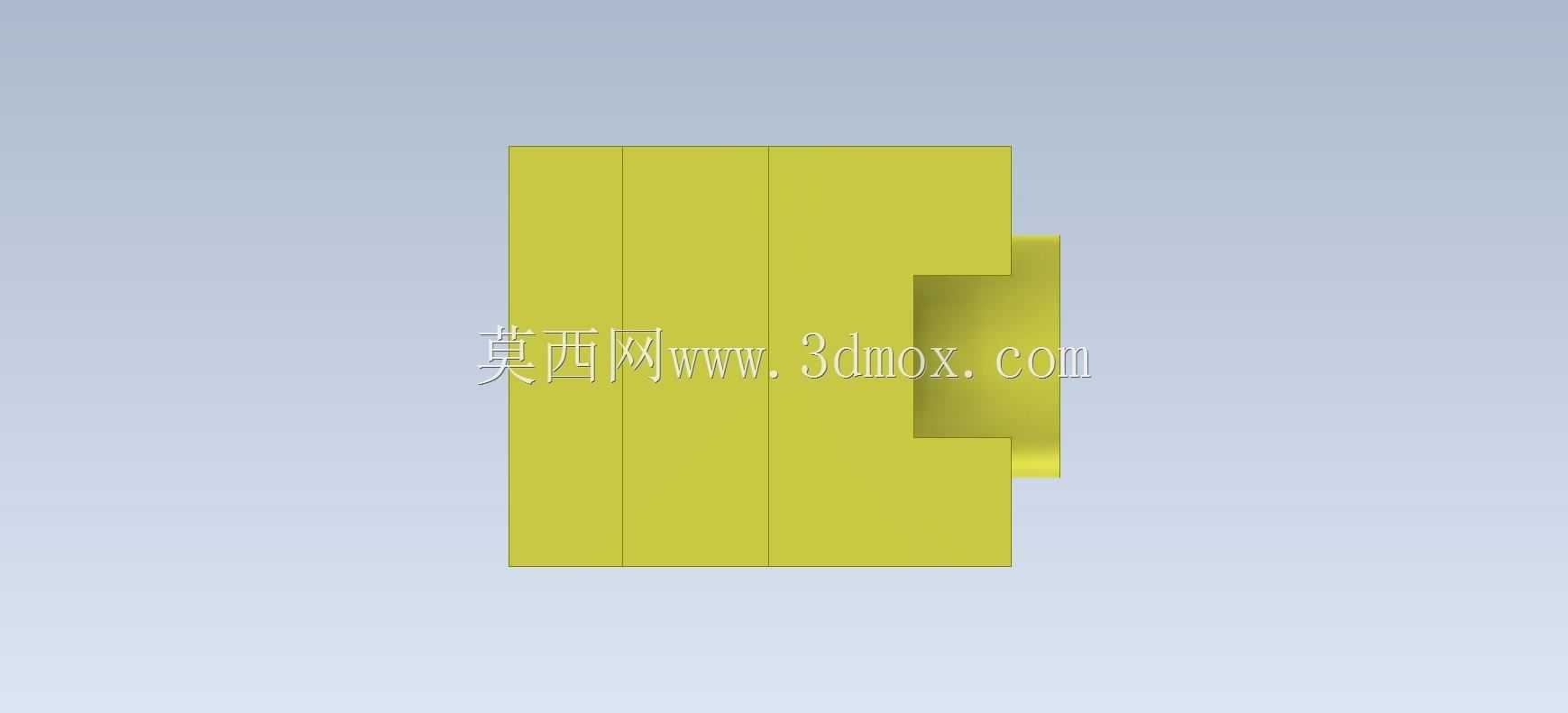

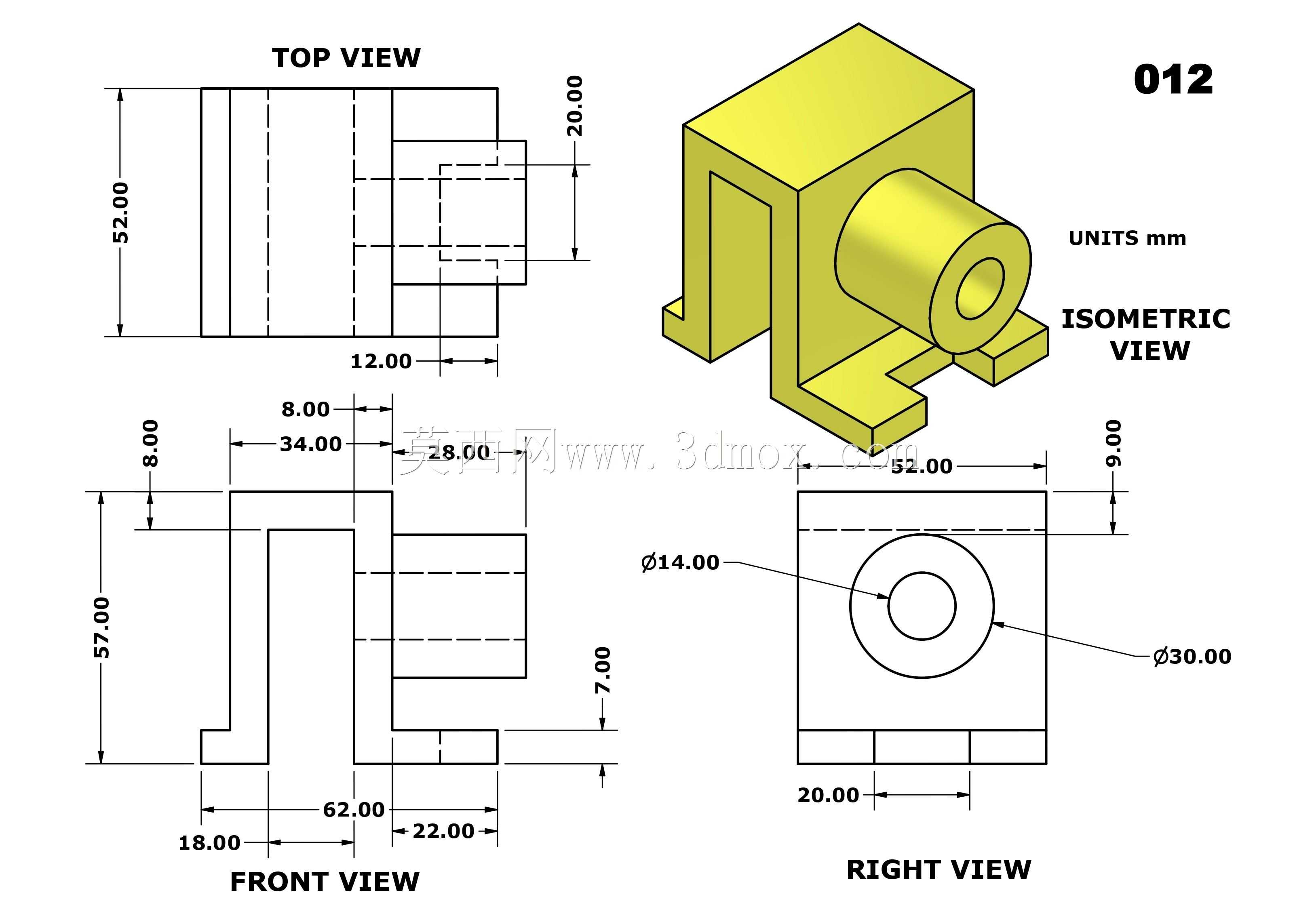

　　孔的端面预留了轴承轴向定位的止口台阶，装配时轴承外圈可直接抵靠止口端面，无需额外加装轴用挡圈就能实现轴向定位，减少装配工序的零件数量。立座主体的背部做了局部挖槽减重处理，在保证整体结构刚性的前提下，降低了零件的整体重量，同时挖槽形成的空腔可以容纳传动侧的齿轮端部，避免运转过程中齿轮与座体发生刮蹭。这类零件的建模过程需要重点关注几个尺寸链的匹配：首先是底部安装面到凸台内孔中心的高度尺寸，这个尺寸直接决定了传动轴的中心高，必须与配对传动齿轮的中心高保持一致，否则会出现齿轮啮合侧隙过大或者卡滞的问题；其次是凸台内孔与立座安装面的平行度公差，建模时需要严格约束装配基准与孔特征的平行关系，避免后续加工完成后出现轴系偏斜；

　　另外底部两个支脚的卡槽宽度需要与标准T型槽的尺寸匹配，卡槽侧面与安装面的垂直度也要做约束，保证锁紧后座体不会出现歪斜。从实际应用的角度出发，这类支撑座不需要承受过大的冲击载荷，主要承担稳定的径向支撑力，所以壁厚设计不需要过厚，主体壁厚取凸台外径的五分之一左右即可，既可以满足刚性要求，也能节约材料成本。建模过程中可以先绘制主体的L型截面拉伸生成基体，再依次添加侧向凸台、底部支脚、背部减重槽这些特征，最后对所有锐边做倒圆角处理，避免加工和装配过程中出现锐边割手的问题，同时倒圆角也能减少零件热处理过程中的应力集中，降低开裂风险。
