V型槽定位支撑块机械结构设计

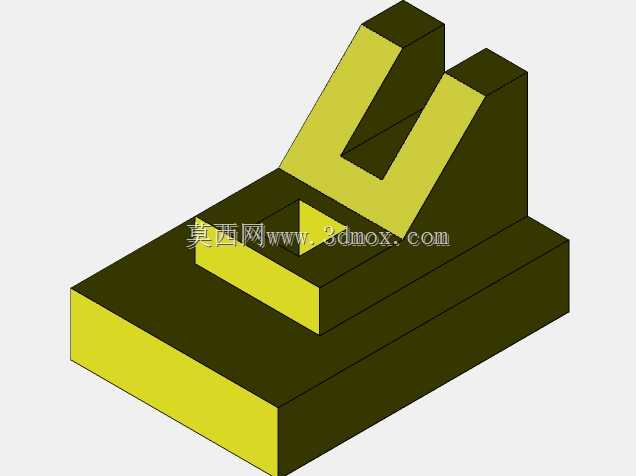

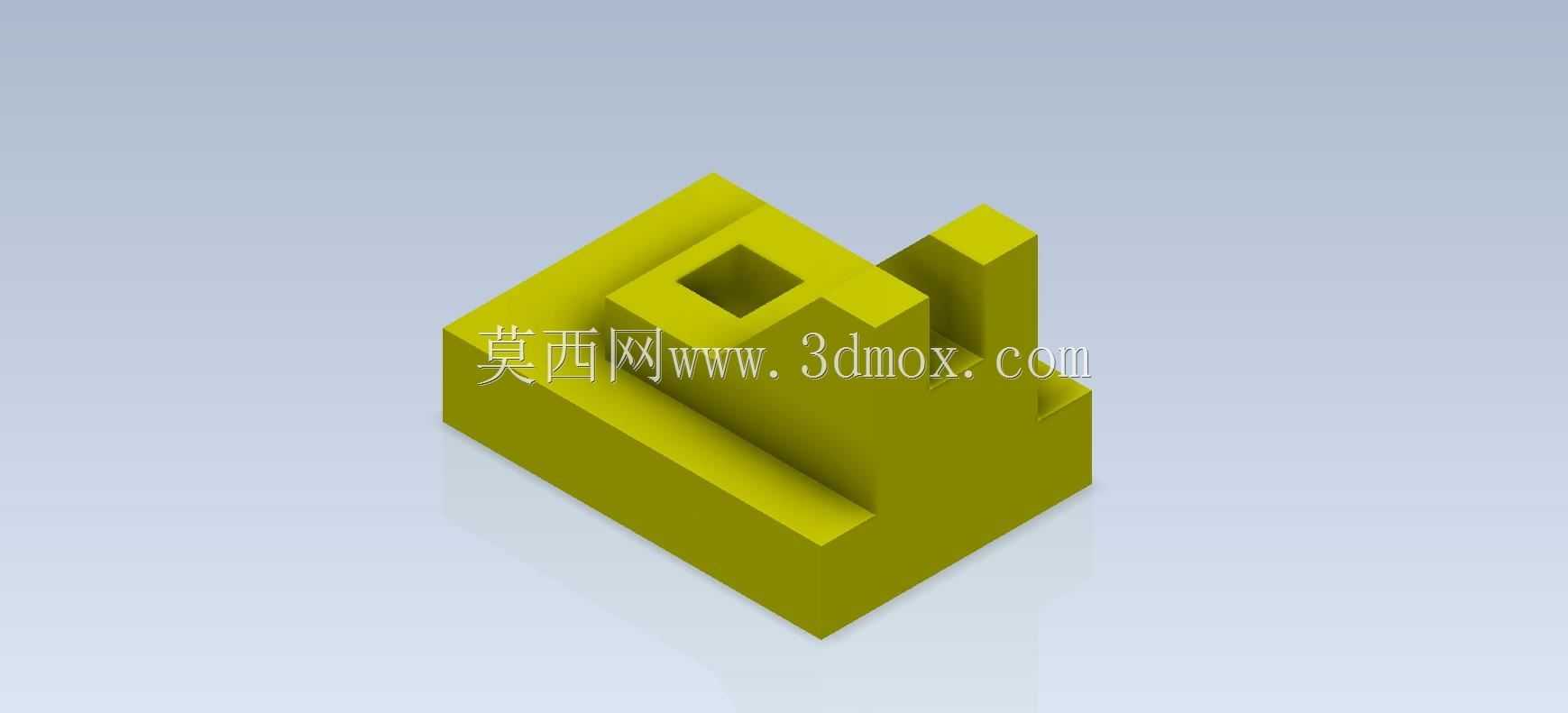

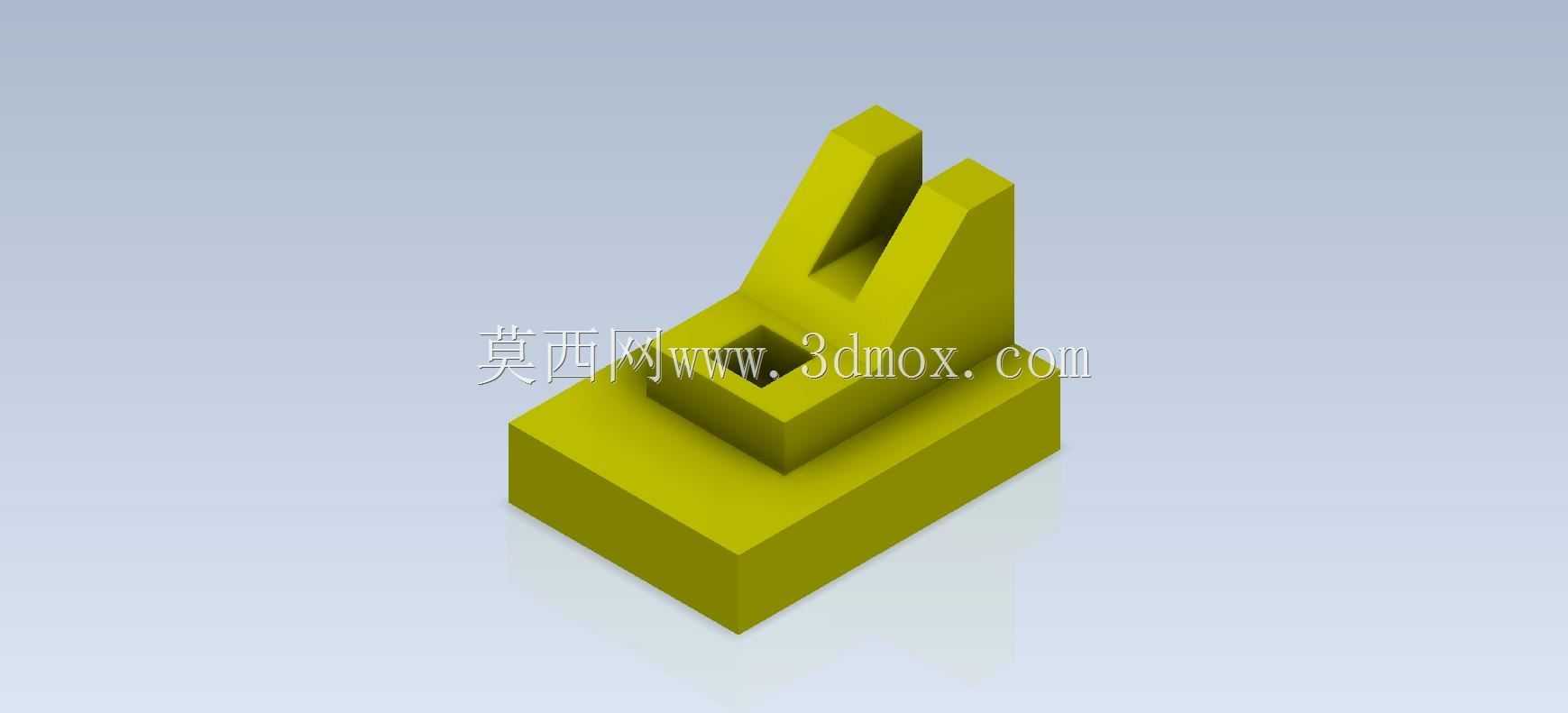

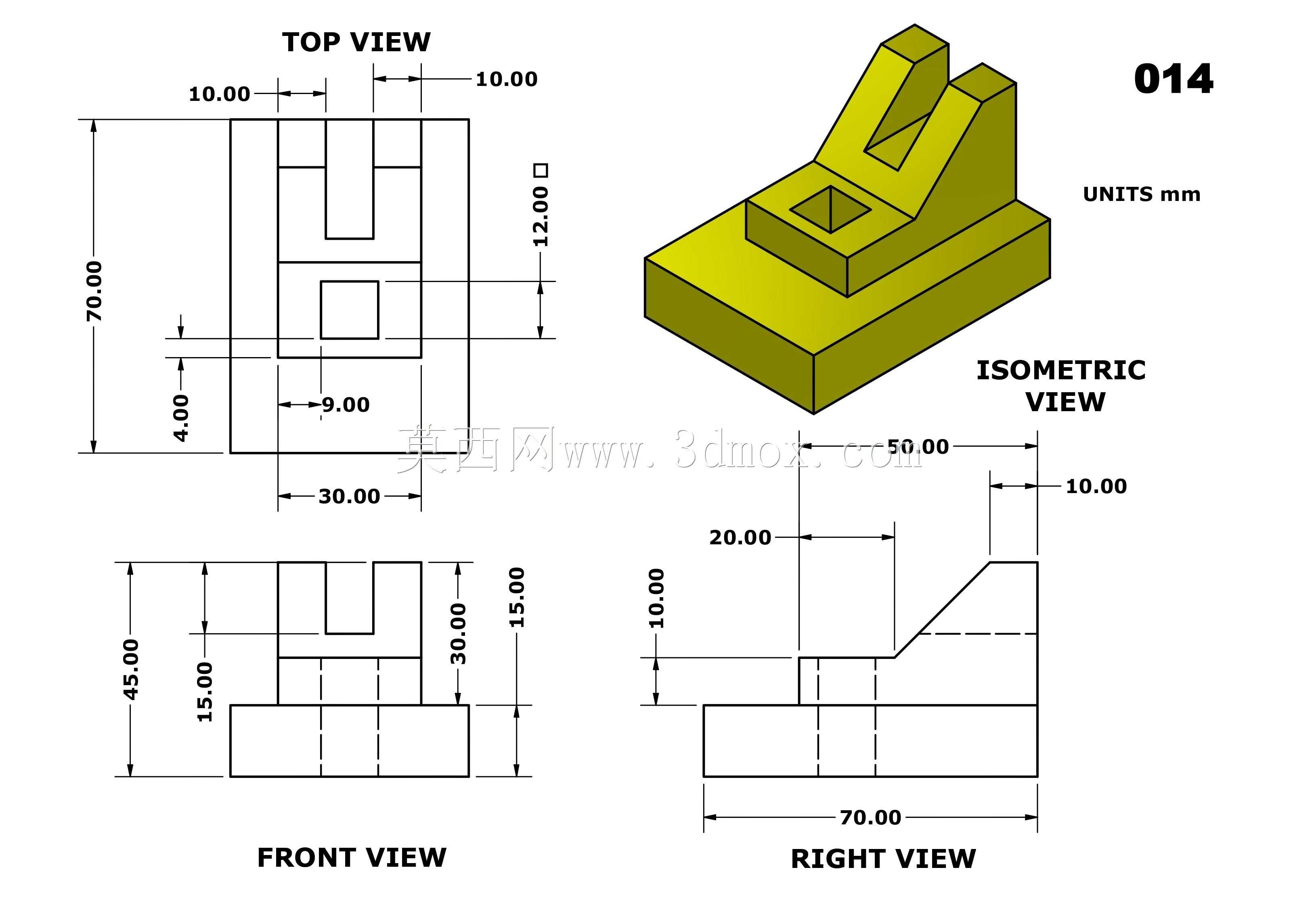

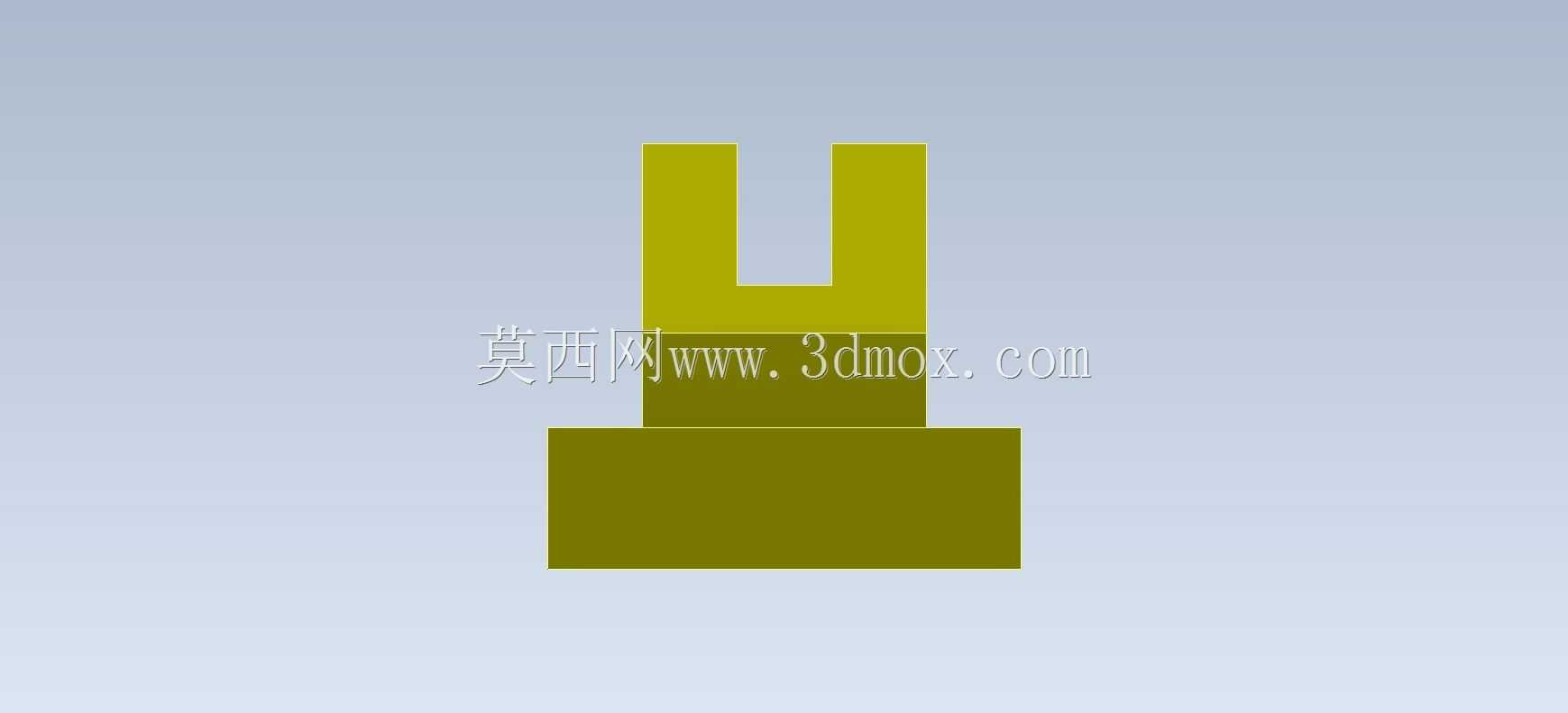

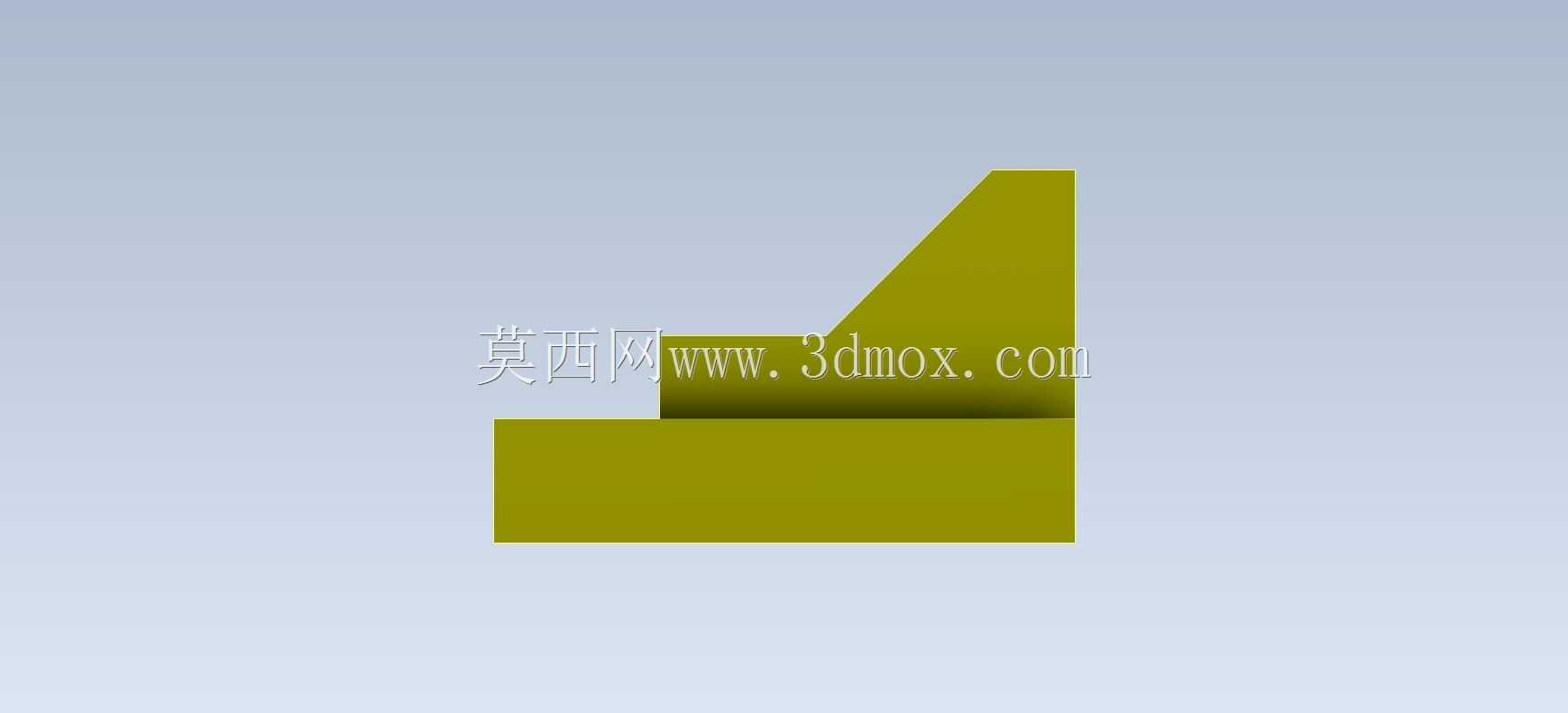

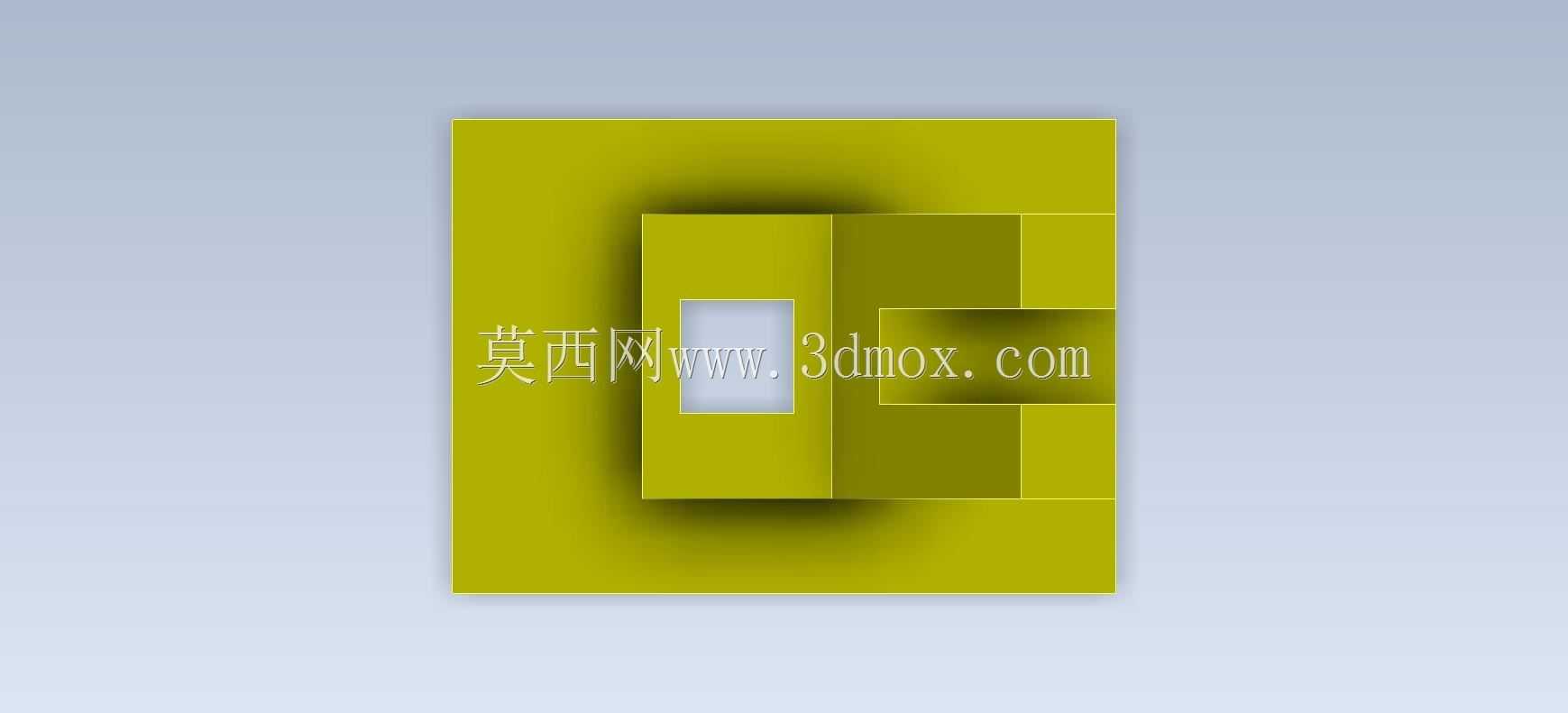

　　这款V型槽定位支撑块属于机床加工工装体系里的基础定位构件，日常在小型轴类零件铣削、钻削工序的装夹环节应用较多，也可作为自动化输送线的工件临时停靠定位座使用，承担工件承载与径向定位的核心作用。从结构设计逻辑来看，底部采用规整矩形基座设计，是为了匹配通用平口钳、工装平台的T型槽安装基准，基座底面做全平面铣平处理，保证安装后与工装台面的贴合度，避免装夹时出现翘曲偏移，基座的长宽尺寸控制在常规小型工装的适配范围内，不会占用过多工作台操作空间，安装时可直接通过压板或者台钳夹持固定，不需要额外加工定制安装孔位，适配多数常规机加工场景的快速装夹需求。上部的V型开口结构采用90度夹角设计，这个角度是经过长期工程验证的通用定位角度，

　　既能适配直径在一定区间内的圆柱类工件，又能保证工件放置后自动对中，不需要反复调整找正，V型槽的两个支撑面做了等宽加厚处理，提升与工件的接触面积，减少装夹时的局部压痕，同时增强槽体本身的抗变形能力，即使承受较大的夹紧力也不会出现槽口张裂变形的问题。V型槽与底部基座之间设置了方形过渡凸台，这个结构并非多余设计，一方面可以抬高V型槽的工作高度，避免加工时刀具走刀触碰到底部基座或者工装平台，减少撞刀风险，另一方面凸台的垂直侧壁可以作为辅助定位基准，配合侧面的压紧件实现工件的轴向限位，拓展了支撑块的使用场景。整体结构采用等壁厚设计思路，没有多余的冗余结构，在保证整体刚性的前提下尽可能控制构件自重，方便操作人员快速挪动更换工位，

　　所有棱边都做了小倒角处理，避免搬运和装夹时划伤操作人员，也能消除应力集中点，提升构件的长期使用寿命。在实际加工场景中，这类支撑块常成对使用，分别支撑轴类工件的两端位置，配合尾座顶尖或者侧面压紧机构完成长轴类零件的加工定位，也可单个使用，作为小型盘类、轴类零件的钻孔定位座，适配钻床、铣床、加工中心等多类机加工设备的装夹需求，设计时充分考虑了通用工装的互换性要求，不需要针对特定设备做结构修改，可直接投入现场使用。
