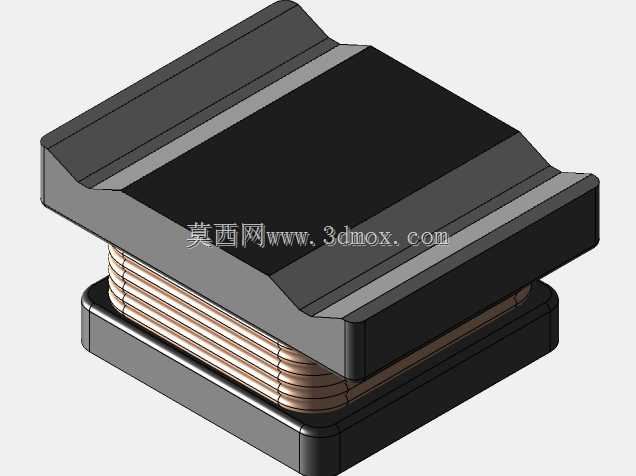

PDS2155系列SMD功率电感器三维结构设计

　　这款贴片式功率电感器的结构设计，完全贴合当前高密度表面贴装生产线的装配需求，在消费类电子、工业控制板卡、车载电子模块的电源回路中都有广泛的适配场景，主要承担DC-DC回路储能、差模噪声滤波、大电流工况下的纹波抑制作用，相比传统插件电感，其SMD封装形态能够适配回流焊工艺，大幅缩减板卡占用空间，提升整机组装的自动化率。从结构设计逻辑来看，这款电感采用屏蔽式结构设计，外部的磁屏蔽罩采用高磁导率铁氧体材质，既能够闭合磁路减少漏磁对周边敏感器件的电磁干扰，也能提升电感的饱和电流阈值，适配大电流输出的电源场景；内部绕组采用扁平漆包铜线多层绕制，相比圆线绕组，扁平线的槽满率更高，相同外形尺寸下能够实现更低的直流电阻，减少电感工作时的导通损耗，

　　降低器件温升，绕组两端直接与底部的贴片电极连接，电极采用镀锡处理，保证焊接时的浸润性，避免虚焊、脱焊等装配缺陷。在安装边界设计上，这款电感的外形采用倒角处理的方形结构，顶部的斜角设计既能够在贴片机吸嘴拾取时提供定位基准，也能避免器件边角在转运、贴装过程中出现磕碰掉磁的问题；底部电极的布局完全遵循行业通用的SMD电感焊盘规范，焊盘的宽度、间距都匹配常规0.1mm精度的PCB设计规则，设计人员在进行板卡布局时，不需要额外定制特殊焊盘，能够直接调用标准封装库完成布局，器件的高度控制也适配当前薄型化电子设备的堆叠需求，不会与上方的结构件、屏蔽罩产生装配干涉。在实际选型应用中，这款电感的磁路闭合设计能够有效降低周边电路的电磁兼容风险，

　　在开关电源回路中，其储能特性能够保证负载动态变化时的电流稳定性，避免输出电压出现过大波动；绕组的多层排布设计也平衡了电感量与直流电阻的参数矛盾，在有限的封装尺寸内实现了更高的电流承载能力，适合空间受限的高密度板卡使用。建模过程中对绕组的层间间隙、磁芯与绕组的装配公差都做了还原，能够直接用于板卡的装配干涉检查、散热仿真分析，帮助结构设计人员在产品开发前期就完成器件布局的合理性验证，减少后期打样的迭代次数。
