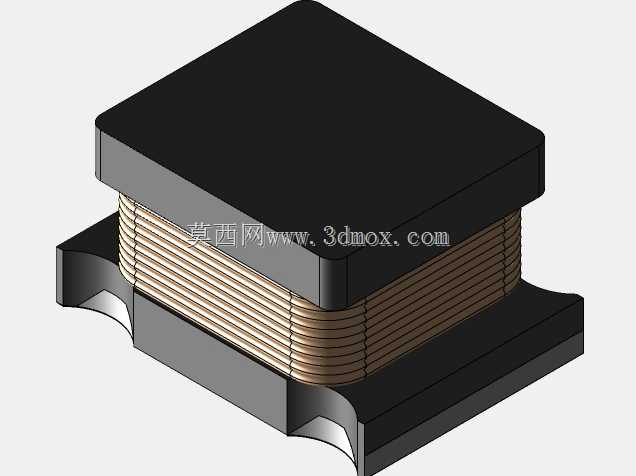

PDS3226系列贴片功率电感器三维结构

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局中，贴片功率电感始终是DC-DC电源回路里的核心被动元件，承担着储能、滤波、抑制电流尖峰的关键作用，PDS3226系列SMD功率电感的结构设计，完全围绕表贴量产场景的实际需求展开。从结构组成来看，这款电感采用屏蔽式绕线结构，上下两块方形铁氧体磁芯将多层平绕的漆包铜线完全包覆，仅在底部预留两个对称的焊盘电极，这种封闭磁路设计能大幅降低漏磁，避免对板上相邻的高精度信号线路、传感器元件造成电磁干扰，尤其适合高密度布板的便携电子设备内部空间。

　　设计过程中首先要平衡的是电感量与直流电阻的矛盾，绕线的匝数直接决定额定电感值，而线径的选择则关系到额定电流下的温升与导通损耗，这款电感的绕组采用多层密绕排布，铜线紧密贴合在磁芯中柱的绕制空间内，既保证了足够的绕组匝数来满足目标电感量要求，也通过合理的线径选型控制了直流电阻参数，避免大电流工况下绕组过热导致的电感量衰减。磁芯的边角做了微小的倒角处理，并非直角结构，这一细节是为了规避绕线过程中漆包线绝缘层被磁芯锐角刮破的风险，同时也能减少贴片回流焊过程中磁芯因热应力集中产生的暗裂问题，提升量产组装的良率。

　　从安装边界来看，这款电感的整体外形为规整的方形扁块结构，底部焊盘的位置与尺寸完全符合对应规格SMD元件的焊盘封装标准，结构工程师在绘制PCB封装时，只需要按照对应尺寸预留焊盘与禁布区即可，不需要额外设计异形固定结构。元件的总高度控制在对应系列的标准厚度范围内，能够适配多数轻薄型电子设备的内部堆叠高度要求，不会和上方的结构件、屏蔽罩产生装配干涉。磁芯底部的两个电极焊盘采用端面电镀工艺，焊接面平整，能够完美贴合PCB焊盘，在过回流焊时焊锡爬升均匀，不会出现虚焊、立碑等SMT常见焊接缺陷。

　　在实际选型应用中，这类屏蔽式功率电感通常用在开关电源的输出回路，当开关管导通时电感将电能转化为磁场能存储，开关管关断时再将磁场能释放给负载，以此维持输出电压的稳定，封闭磁路的结构相比开磁路的工字电感，能在相同体积下做到更大的额定电流，同时EMC表现更优，不需要额外增加屏蔽结构就能满足多数电子设备的电磁兼容测试要求。绕组与磁芯之间的绝缘处理也经过针对性设计，能够满足板级常规的耐压测试要求，避免绕组和磁芯之间出现击穿短路的问题。

　　建模过程中需要重点还原的结构细节包括绕组的层叠排布规律、磁芯的合模缝位置、底部焊盘的凸台结构，这些细节直接影响模型在结构干涉检查、装配仿真中的参考价值。如果忽略了焊盘的实际厚度，在做整机装配检查时就可能误判元件和PCB之间的间隙；如果绕组的绕向和层叠关系建模错误，也会影响后续做电磁仿真时的结果准确性。磁芯上下盖的配合面做了微小的定位结构，在模型中也需要有所体现，这部分结构是磁芯组装时保证同轴度的关键，能避免组装后磁芯错位导致的电感量偏差。

　　在工业控制板卡的应用场景中，这类电感往往需要在较宽的温度范围内稳定工作，因此磁芯材料的温度特性、漆包线的耐温等级都和结构设计直接相关，模型中还原的磁芯与绕组的接触面积，也能为热仿真提供准确的结构参考，帮助工程师评估不同负载下电感的表面温升，确保设备长期工作时电感的温度在额定范围内，不会出现过热失效的问题。对于车载电子场景下的应用，这款电感的结构强度也经过针对性优化，磁芯与绕组之间采用专用粘接剂固定，能够承受车辆行驶过程中的持续振动，不会出现绕组松动、磁芯开裂的问题，对应的三维模型也准确还原了各部件的配合紧密度，能够为振动仿真提供准确的装配关系参考。
