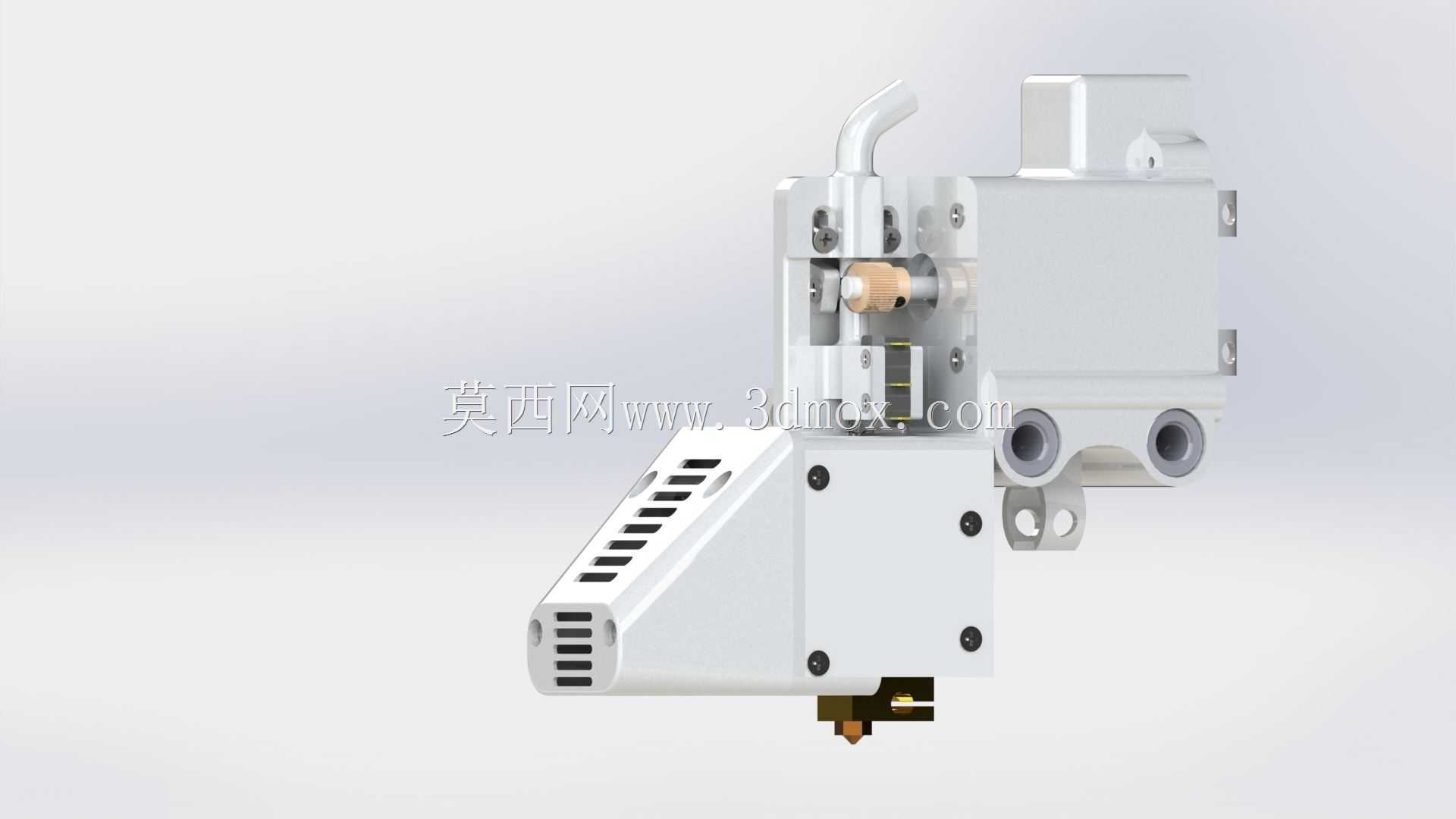

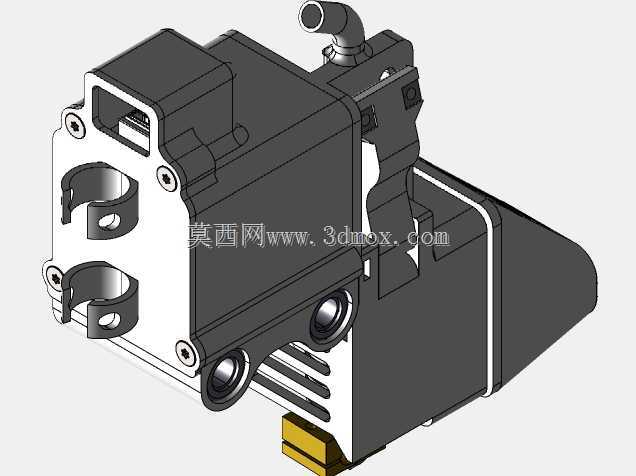

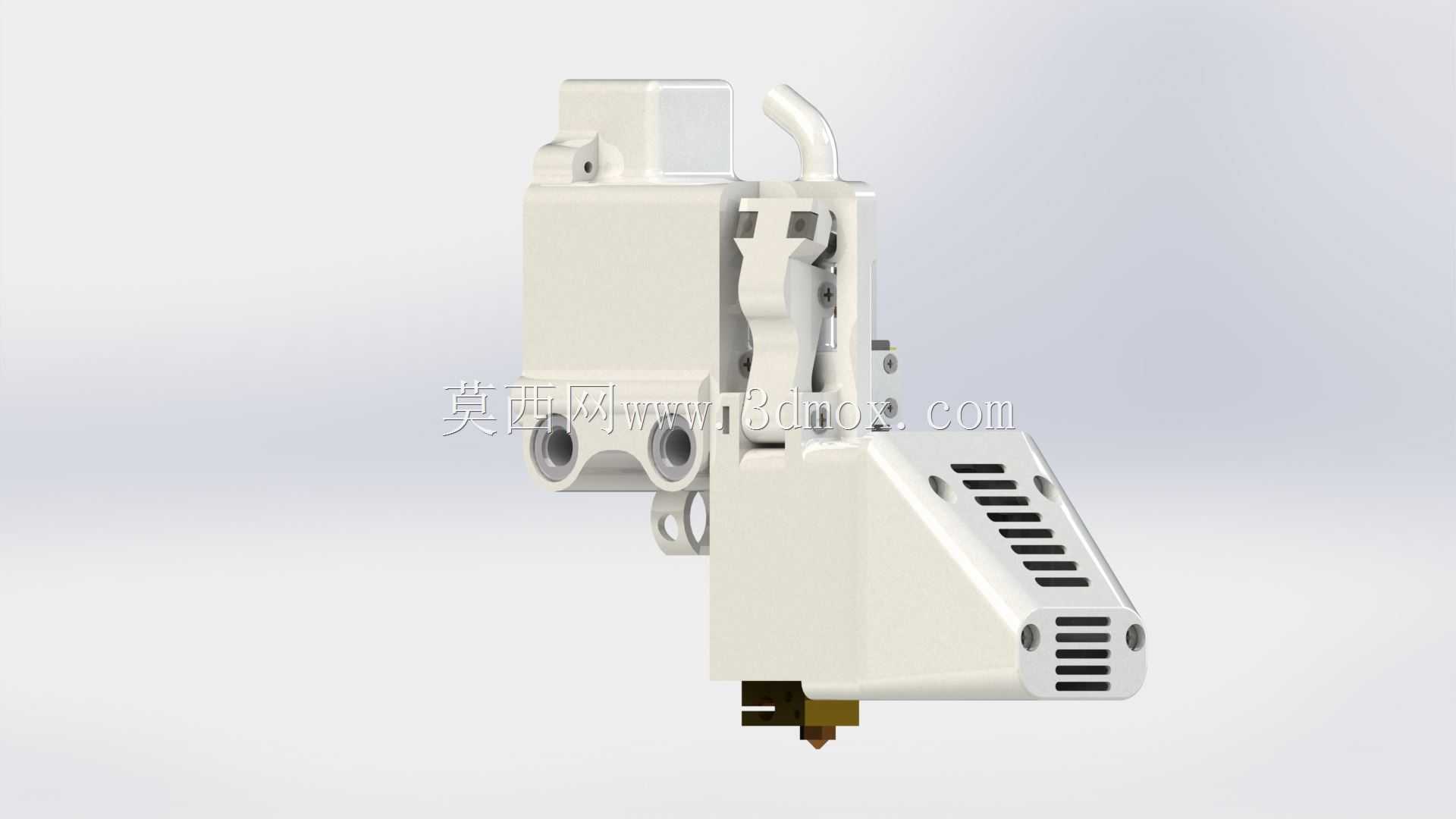

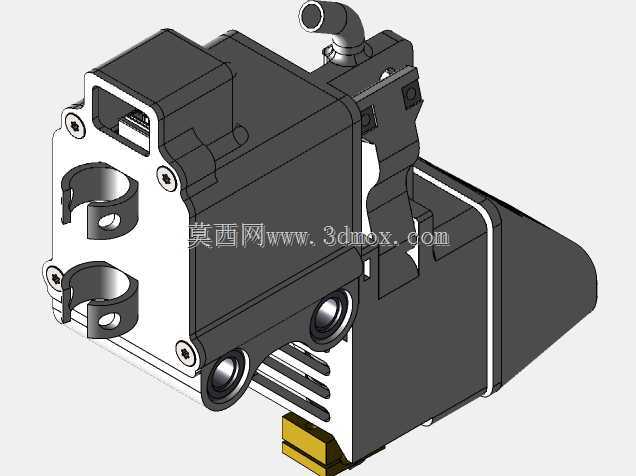

FDM型3D打印机挤出喷头结构设计

　　该结构为FDM熔融沉积型3D打印机的核心挤出喷头组件，是直接决定打印成型精度与出丝稳定性的核心执行部件，目前广泛应用于桌面级民用3D打印设备、小型工业级快速原型制作设备中，可适配PLA、ABS、PETG等多种常见热塑性打印耗材，完成从耗材送进、熔融塑化到精准挤出堆叠的全流程动作。从结构设计逻辑来看，该组件采用近端挤出的布局形式，将送丝驱动机构与加热熔融模块集成在同一安装基座上，相比远端挤出结构大幅缩短了耗材从驱动轮到喷嘴的送丝路径，能够有效降低柔性耗材送进过程中的弯折阻力，减少回抽动作的响应延迟，在打印小尺寸精细特征、进行频繁回抽换路时的出丝一致性表现更优。组件整体采用模块化设计思路，

　　上部的送丝驱动单元内置减速传动结构与压紧调节机构，可通过调整压轮间隙适配不同直径公差的耗材，避免送丝打滑或者耗材被压溃变形的问题；中部设置有散热鳍片结构与隔热隔断，能够将加热块的高温限制在喷嘴端区域，防止热量向上传导导致耗材提前软化膨胀，造成送丝通道堵塞的常见故障；下部的加热块集成了温度检测与加热元件安装位，可精准控制熔融腔的温度波动范围，配合不同口径的喷嘴可实现0.1mm到0.8mm不等的层厚打印需求，兼顾精细模型打印与大尺寸零件快速打印的场景要求。在安装边界方面，该组件的基座预留了标准的直线导轨安装接口与同步带固定位，可直接适配多数主流桌面级3D打印机的X轴运动滑台安装尺寸，不需要额外设计转接件即可完成替换升级；

　　组件的整体重心沿运动方向居中布置，能够降低X轴高速往复运动时的惯性抖动，减少打印件表面的振纹缺陷。结构上所有易损耗材的部件均采用快拆设计，喷嘴、喉管等易损件不需要完全拆解整个组件即可完成更换，日常维护的操作门槛较低。在实际应用场景中，该类挤出喷头既可以用于创客空间、教育场景的创意模型制作，也可适配小型工业场景的工装夹具、功能验证零件的快速打印，其结构设计充分考虑了长时间连续工作的散热需求，散热风道的走向经过优化，可在持续高速打印时保持驱动轮区域的温度处于耗材软化点以下，避免长时间工作导致的送丝失效问题。
