CA6140车床专用开合螺母座结构

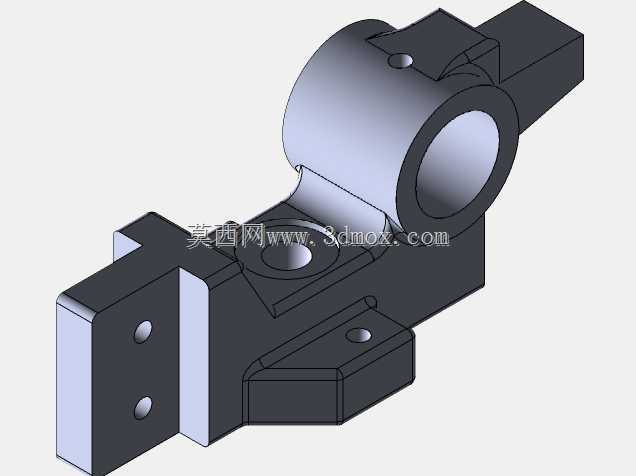

　　在普通卧式车床的进给传动体系里，开合螺母机构是实现丝杠传动接通与断开的核心执行单元，本次呈现的构件正是CA6140车床上承载开合螺母的专用支撑座体，属于车床溜板箱部件的关键受力零件。从实际装配场景来看，该座体直接安装在溜板箱的对应安装平面上，下部的带孔支耳用于穿接定位销轴，实现开合螺母绕固定轴的摆动开合动作，上部的半开放圆柱腔体则用于嵌套开合螺母的半环螺母体，当操作手柄扳动至闭合位置时，两个半螺母在该座体的导向槽内贴合抱紧丝杠，将丝杠的旋转运动转化为溜板的纵向直线进给，完成螺纹切削工序的动力传递；当手柄扳至开启位置，半螺母在弹簧作用下沿座体导向面退回，脱离与丝杠的啮合，此时溜板可通过光杆传动实现快速移动或手动进给，不会与丝杠传动产生运动干涉。

　　从结构设计逻辑来看，该座体的设计完全贴合CA6140车床的原有装配边界，左侧伸出的带双安装孔的立板，通过内六角螺栓与溜板箱侧壁刚性连接，两个安装孔的孔位同轴度、孔与安装基准面的垂直度公差均控制在IT7级精度范围内，保证座体安装后不会出现偏斜，避免开合螺母开合卡滞、啮合间隙不均的问题。上部圆柱腔体的内径尺寸与开合螺母的外径采用H7/h6间隙配合，既保证螺母在腔体内可顺畅滑动，又将径向配合间隙控制在0.02mm以内，防止螺母抱紧丝杠时出现径向窜动，导致螺纹切削出现螺距误差、牙型歪斜的加工缺陷。座体上预留的多个小孔为润滑油道注油孔，可定期注入锂基润滑脂，在开合螺母与座体的配合面、螺母与丝杠的啮合面形成油膜，降低长期往复运动带来的磨损，延长零件使用寿命。

　　从安装边界与尺寸适配角度，该座体的整体轮廓完全避让溜板箱内的其他传动构件，下部伸出的方块结构为手柄拨叉的运动预留了足够空间，不会在扳动开合手柄时出现运动干涉；座体底部的安装平面经过铣削精加工，平面度公差不大于0.015mm，与溜板箱安装面贴合后接触面积不低于85%，保证连接刚性，在切削大螺距螺纹、承受较大轴向切削力时，座体不会出现振颤，避免加工表面出现振纹。座体材质选用HT200灰铸铁铸造而成，经过时效处理消除内应力，后续再进行机加工，保证长期使用过程中不会出现应力变形，维持各配合面的精度稳定性。在实际设备维护场景中，该零件属于车床易损件的配套支撑件，当开合螺母出现过度磨损需要更换时，若原座体出现导向面磨损、安装孔滑牙、腔体变形等问题，就需要同步更换该支撑座，才能保证开合机构的动作精度，恢复车床的螺纹加工能力。建模过程中严格还原了零件的铸造圆角、拔模斜度、加工面与非加工面的区分，所有配合尺寸均按照CA6140车床的原厂图纸公差要求设定，可直接用于虚拟装配验证、维修件加工建模参考，也可作为机床进给机构设计的教学案例，帮助从业者理解开合螺母机构的装配逻辑与受力特点。
