双联锥直复合齿传动齿轮轴结构

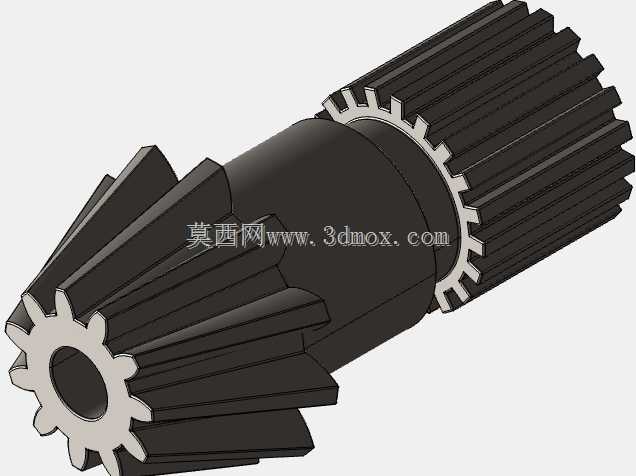

　　做传动结构设计快十二年，经手的轴齿类零件没有一千也有八百，这次拿到的双联齿轴结构，第一眼就能看出是给中小扭矩变速传动段做的配套件，这类零件最常出现在小型动力输出单元、进给机构、手持动力工具的传动链里，不像重载行星齿那样要扛几十千牛的径向载荷，也不像精密仪表齿那样要求微米级的侧隙控制，核心是在有限的安装空间里，把两段不同齿形的传动功能集成在同一根轴上，减少装配环节的同轴度累积误差。

　　先从安装边界说，这个零件的轴向定位靠中间的轴肩完成，两端的齿段分别对应不同的啮合副：靠近锥齿端的是输入侧，一般和驱动端的主动锥齿啮合，把垂直方向的输入扭矩转成轴向输出，后面衔接的直齿段是输出侧，和下游的直齿圈或者平行轴齿轮啮合，完成固定速比的动力传递。中间的空心轴孔是穿装固定芯轴用的，孔壁的公差一般选H7级，和芯轴的配合间隙控制在0.02到0.04毫米之间，既保证转动时不会出现卡滞，也不会因为间隙过大产生传动异响。

　　齿形设计上，锥齿段采用的是等顶隙收缩齿，这种齿形的好处是轮齿的齿根圆角从大端到小端平滑过渡，不会出现小端齿根过薄应力集中的问题，啮合时的齿侧间隙沿齿长方向均匀分布，跑合阶段的磨损量更可控，日常维护不用频繁调整啮合间隙。直齿段采用的是标准渐开线直齿，压力角选20度通用值，齿顶高系数取1，这种参数的直齿加工难度低，用普通滚齿机就能完成加工，不需要定制专用刀具，批量生产时的成本可控，而且直齿啮合不存在轴向分力，两端轴承只需要承受径向载荷，选型时不用额外考虑轴向承载能力，能压缩整个传动箱的轴向尺寸。

　　实际应用里，这类双联齿轴最容易出问题的地方是两段齿的同轴度，还有锥齿的接触斑点位置。建模的时候特意把两段齿的分度圆基准统一到内孔的中心轴线上，同轴度公差控制在0.015毫米以内，避免装配后出现一端啮合过紧、一端侧隙过大的偏载问题。锥齿的接触斑点要求在齿长方向接触占比不小于50%，齿高方向不小于40%，且接触位置偏向齿面中部靠近小端一侧，这样带负载运转时，受载变形后接触斑点会向大端偏移，刚好覆盖整个有效齿面，不会出现边缘接触导致的早期点蚀。

　　尺寸链核算的时候，要注意两段齿之间的退刀槽宽度，这个位置的宽度不能太窄，不然滚齿加工时刀具会碰到锥齿的端面，也不能太宽，不然会浪费轴向安装空间，一般留3到5毫米的宽度就足够，槽底直径比直齿的齿根圆直径小1毫米左右，既保证加工退刀空间，也不会过度削弱轴的抗弯强度。轴的两端做了小尺寸的倒角，方便装配时导入轴承内圈，不会刮伤轴承的密封件。

　　这类结构的零件，在小型农机的变速传动箱、台式钻床的进给传动链、电动扳手的行星减速前段都能看到类似的设计，核心优势就是集成度高，把两个齿轮的功能整合在一根轴上，减少了零件数量，也减少了键连接、过盈连接带来的装配误差，传动效率比分体式装配的齿轮副高2%到3%左右，在中小功率传动场景里的可靠性表现非常稳定。建模的时候把齿根的过渡圆角都做了0.3毫米的处理，避免热处理时的应力集中，齿面的粗糙度要求控制在Ra1.6，非配合面的粗糙度Ra3.2就足够，兼顾加工成本和使用性能。
