手推式小型砖机配套水泥搅拌机设计

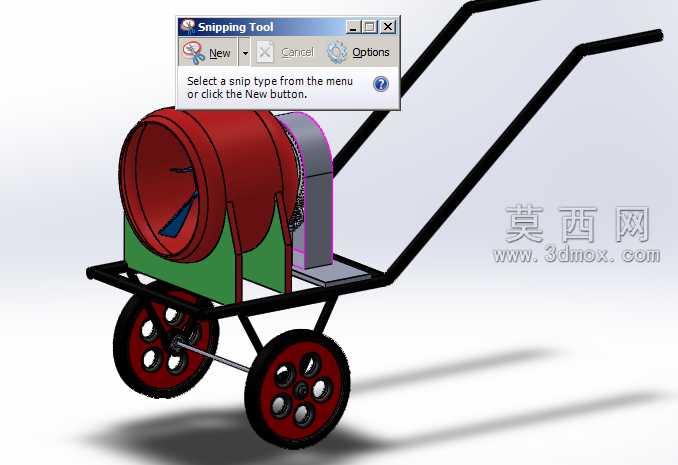

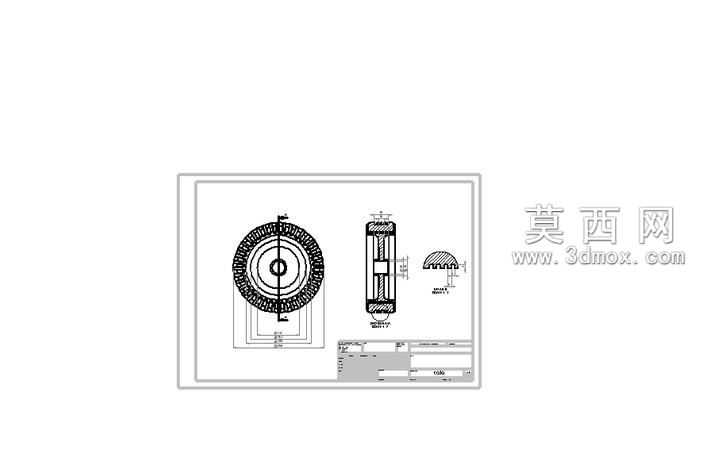

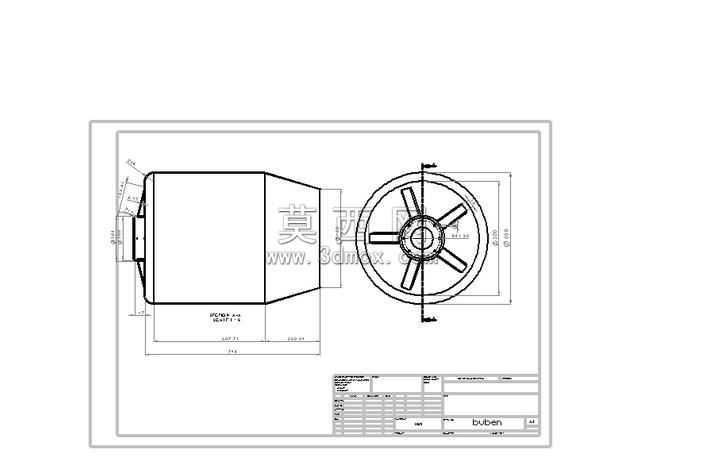

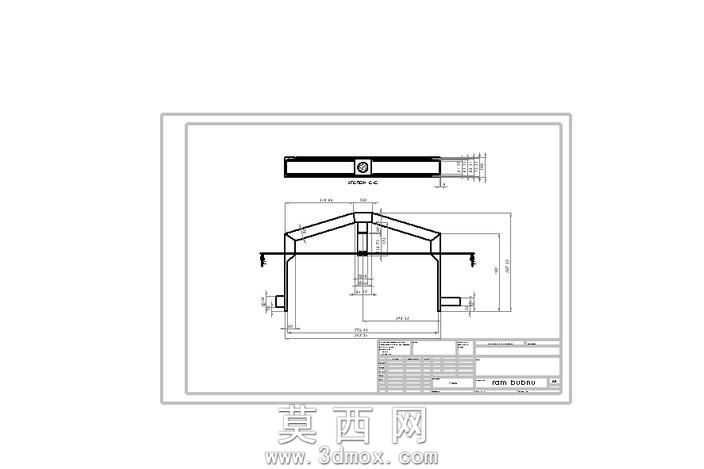

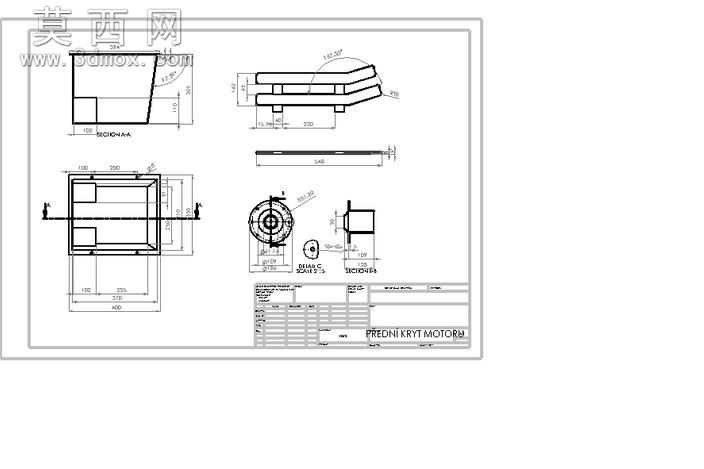

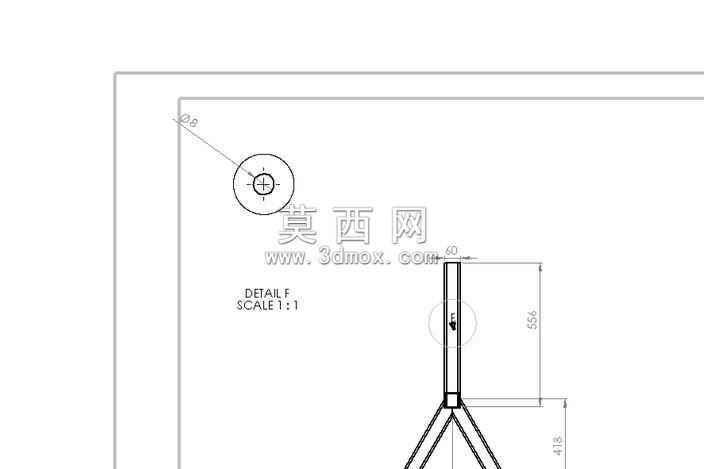

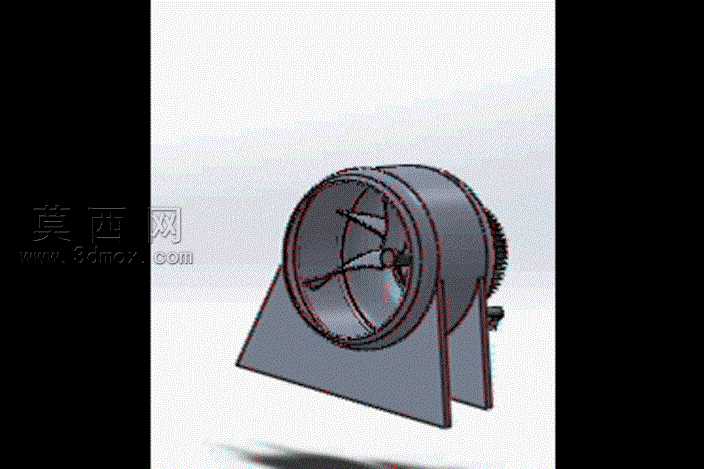

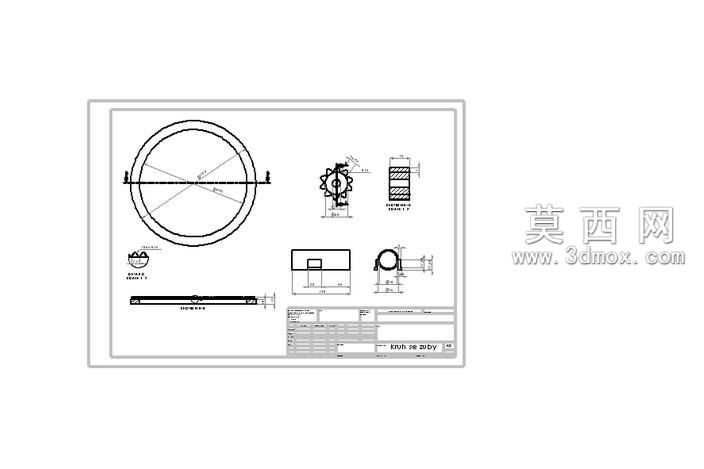

本作品为手推式小型水泥搅拌机三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循小型工程机具的实际生产尺寸比例，对每一处结构细节都做了精准还原。首先从整机承载框架入手，采用方管焊接式车架结构建模，对车架的弯折角度、管材衔接处做了圆角过渡处理，还原真实焊接工艺的结构特征，同时为车架赋予哑光黑金属材质，模拟钢材表面喷涂防锈漆的质感。搅拌滚筒部分采用前倾式敞口设计，建模时通过旋转凸台生成滚筒主体结构，对滚筒内壁的搅拌叶片做了单独建模，叶片按照螺旋送料角度倾斜布置，保证搅拌过程中物料能够被充分翻动混合，滚筒外部赋予亮红色金属烤漆材质，还原小型搅拌机常见的外观配色，同时对滚筒边缘做了加厚卷边处理，匹配实际设备的防变形结构设计。动力安装区域设置在滚筒侧后方，建模时预留了动力单元的安装位，对动力护罩做了曲面建模处理，护罩采用灰紫色半哑光塑料材质，模拟工程塑料护壳的视觉效果，同时还原了护罩与车架的安装固定点位。行走与推行结构部分，采用双后轮支撑设计，车轮部分分别完成轮毂、轮辐、橡胶轮胎的分层建模，轮毂赋予亮面镀铬金属材质，轮胎赋予黑色防滑橡胶材质并还原胎面的防滑纹理，车把部分采用圆管弯折成型，从车架后部向上延伸至适宜推行的高度，车把末端做了圆滑收边处理，避免尖锐结构带来的使用安全隐患。承托滚筒的支架部分采用绿色金属板材材质，还原设备的分层配色特征，支架与车架、滚筒的连接点位都做了安装孔位的建模，方便后续生成工程图纸指导生产。渲染阶段采用工作室纯白背景环境，添加柔和的漫反射光源，对金属材质的反光度、塑料材质的粗糙度、橡胶材质的漫反射参数做了反复调试，最终呈现出清晰直观的整机效果，完整展现设备的结构布局与外观特征，该设计适配小型砖机的配套作业需求，整体结构紧凑，移动灵活，能够满足小规模施工场景下的水泥物料搅拌作业需求，建模过程中对各部件的装配干涉做了全面检查，保证所有运动部件不存在结构冲突，符合实际设备的装配与运行逻辑。
